| 名称 | 类型 | 编号 | 描述 | |
|---|---|---|---|---|
| 螺丝刀 | 专用工具 | 9546 | |
|

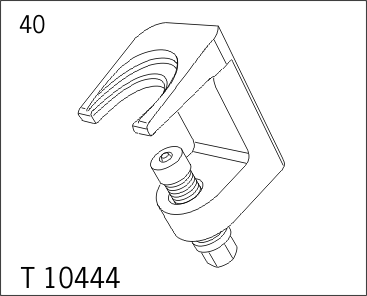

| 球形接头拆卸器 | VW 工具 | T10444 | |
|
| 弹簧张紧器 | VW 工具 | VW 552 | |
| 位置 | 描述 | 类型 | 基本值 | 公差 1 | 公差 2 |
|---|---|---|---|---|---|
| 编号 1： 用于将拖臂固定到悬挂副车架的螺纹连接 | M14 x 1.5 螺纹（拆卸后务必更换螺钉和锁紧螺母） | 紧固扭矩 | 150 Nm (111 ftlb.) | +90° | |
| 编号 4： 用于将下拖臂固定到悬挂副车架的螺纹连接 | M14 x 1.5 螺纹 | 紧固扭矩 | 170 Nm (126 ftlb.) | ||
| 编号 7： 用于将下拖臂固定到转动轴的螺纹连接 | M14 x 1.5 螺纹（拆卸后务必更换螺钉和锁紧螺母） | 紧固扭矩 | 130 Nm (96 ftlb.) |
| 1. | 拆下车轮。 → 440519 拆卸和安装车轮 |
| 2. | 如果已安装： |
| 拆下导风口。 |
| → 407719 拆卸和安装防侧倾杆 |
| → 407719 拆卸和安装前防侧倾杆 (PDCC) |
 |
警告 |
| → | 穿戴个人防护装备。 |
| → | 升高车轮悬挂时，不要使其高于正常的车辆位置（车辆静止时的位置）。 |
 |
信息 |
 |
下拖臂 |
| 1. | 旋开并拆下用于弹簧滑柱
|
 |
拆卸弹簧滑柱支座 |
| 2. | 将上拖臂
|
| 弹簧压缩工具接合在轮罩的顶部开口和上拖臂中，并稍微张紧，以免损坏上球形接头
|
 |
固定上拖臂 |
| 3. | 拆下千斤顶。 |
| 4. | 松开锁紧螺母
|
| 5. | 将 球形接头拆卸器 T10444 (
|
| 确保不要损坏球形接头上的橡胶防尘套。 |
 |
压出球销 |
| 6. | 用彩笔标记偏心螺钉
|
 |
偏心螺钉上的标记 |
| 7. | 拆下偏心螺钉。 |
| 7.1. | 拧下锁紧螺母。 |
| 7.2. | 使用合适的举升机小心地举升车轮轴承壳，以便转向机上的防尘套不会被偏心螺钉
|
| 7.3. | 拉出偏心螺钉
|
| 8. | 将拖臂引导（压）出底盘副车架支承点
|
 |
拆下拖臂 |
| 9. | 将锁紧螺母从球形接头上拆下。 一直向下倾斜
|
 |
拆卸球形接头 |
|
警告 |
| → | 穿戴个人防护装备。 |
| → | 升高车轮悬挂时，不要使其高于正常的车辆位置（车辆静止时的位置）。 |
|
信息 |
|
信息 |
 |
尺寸 1 - 车轮中心到翼子板下边缘（所示为后桥图示） |
| 1. | 如有必要，在拧紧球形接头时使用 螺丝刀 顶住。 |
| 2. | 将球形接头的销小心地插入车轮轴承壳，然后安装锁紧螺母。 紧固扭矩 130 Nm (96 ftlb.) |
|
拆卸球形接头 |
| 3. | 将拖臂压入底盘副车架上的支承点
|
|
拆下拖臂 |
| 4. | 安装偏心螺钉
|
| 4.1. | 使用合适的举升机小心地举升车轮轴承壳，以便转向机上的防尘套不会被偏心螺钉
|
| 4.2. | 定位偏心螺钉
|
| 4.3. | 拧紧锁紧螺母。 紧固扭矩 170 Nm (126 ftlb.) |
|
偏心螺钉上的标记 |
| 5. | 使用合适的千斤顶举升拖臂，然后将 弹簧张紧器 VW 552
|
|
固定上拖臂 |
| 6. | 使用合适的千斤顶
|
 |
弹簧滑柱螺纹接头 |
| 7. | 安装紧固螺钉
|
| 1. | 如果已安装： |
| 安装导风口。 |
| → 407719 拆卸和安装防侧倾杆 |
| → 407719 拆卸和安装前防侧倾杆 (PDCC) |
| 2. | 安装车轮。 → 440519 拆卸和安装车轮 |
| 3. | 执行悬挂系统校准。 → 449503 整体悬挂系统校准 |
