WM 405755 更换前轮轴承

- 准备工作
- 拆卸前车轮轴承
- 安装前车轮轴承
- 后续工作

工具

名称 类型 编号 描述

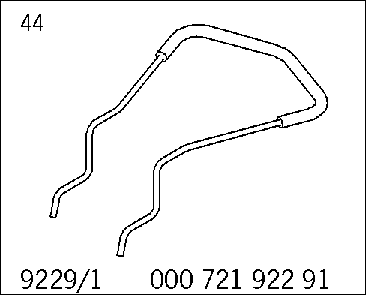

拔钩 专用工具 9229/1

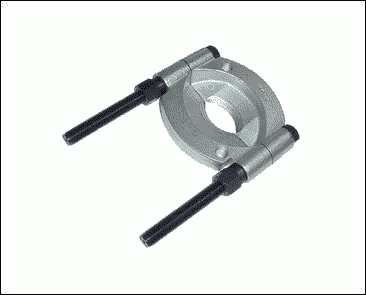

分离装置 商用工具 Nr.111
附加装置 VW 工具 T10205

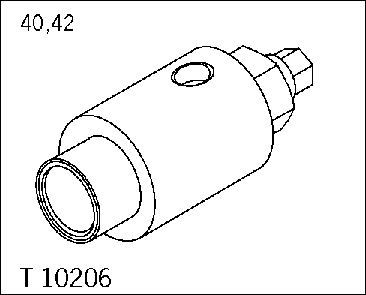

装配工具 VW 工具 T10206
装配工具 VW 工具 T10230
液压缸 VAS 6178
脚踏泵 VAS 6179
带连接管路的压力表 VAS 6179/1
拉具组件 VAS 6926

技术价值

位置 描述 类型 基本值 公差 1 公差 2
编号 2： 将驱动轴固定到轮毂的螺纹连接件 M24 x 1.5 螺纹（拆卸后，务必使用新的螺钉和锁紧螺母）；用铝膏涂抹螺母的摩擦表面（不要将润滑脂涂在螺纹上！） 紧固扭矩 460 Nm (340 ftlb.)
车轮轴承到车轮支架 M12 x 1.25 螺纹（拆卸后，务必使用新的螺钉和锁紧螺母） 初拧 80 Nm (59 ftlb.)

页面顶部

准备工作

更换前车轮轴承的预备工作

1. 举升车辆之前，先使用 拔钩 拆下相应的轮毂盖并松开车桥螺母（锁紧螺母）。 进行此操作的同时操作制动系统（需要两名技师）。
2. 拆下制动盘。
→ 465019 拆卸和安装前制动盘
→ 465119 拆卸和安装前制动盘 (PCCB)

页面顶部

拆卸前车轮轴承

拆卸前车轮轴承

警告
机械压具、液压压具或气动压具
→ 请阅读压具安全详细信息。
→ 使用之前应检查压具是否完全正常工作，尤其应注意安全部件。

信息
本文档所示图片可能与原图不同。

1. 拆下用于将车轮轴承固定到车轮支架的紧固螺钉 -1- 。

将车轮轴承固定到车轮轴承壳的紧固螺钉
2. 使用 拉具组件 将驱动轴的销钉推动（压入）至轮毂中最多约 10 mm + 5 mm。进行此操作时，请检查半轴法兰上的驱动轴间隙。
3. 按压轮毂 -1- 和车轮轴承（方法是连续转动 -A- 芯轴 -2- 直至其压出车轮轴承壳 -3- 为止 ( -B- )）。

拆卸车轮轴承
4. 将轮毂 -2- 压出车轮轴承 -1- 。

压出轮毂
4.1. 将压出工具 液压缸 ( -3- ) 以及 带连接管路的压力表 ( -5- ) 和适当的 附加装置 T10205 ( -4- ) 安装在车轮轴承的轮毂上方。
4.2. 连接到 脚踏泵 。
4.3. 施用压缩空气并将轮毂压出车轮轴承。
5. 将轮毂用 分离装置 ( -3- )、 装配工具 T10230 ( -2- ) 和 液压缸 ( -1- ) 以及 带连接管路的压力表 装配起来。

将轴瓦从轮毂中压出
6. 对该工具施用压缩空气，然后将轴瓦 -5- 从轮毂 -4- 中压出。

页面顶部

安装前车轮轴承

安装前轮轴承

信息

1. 将车轮轴承 -1- 放在维修车间压力机锤下方的中间位置。
2. 将轮毂 -2- 安装在车轮轴承中。
进行此操作时，确保轮毂安装在车轮轴承中的正确位置处 → 压入轮毂 。

压入轮毂
3. 将适当的压力件 -3- 平放在轮毂上。
4. 小心地压入轮毂，直到压力增加为止 -A- （检查压力计！）。
5. 将车轮轴承/轮毂总成安装在车轮轴承壳中并将紧固螺钉拧紧至规定的紧固扭矩。 初拧 80 Nm (59 ftlb.)
在步骤 8 中将紧固螺钉拧紧至规定扭矩角度!
6. 使用少量的 Optimoly TA 铝膏润滑花键，然后将驱动轴安装到车轮轴承壳中。
信息

装配工具 T10206（见图示）

将驱动轴拉入车轮轴承壳中。
7. 在轴螺母的支撑面环上涂抹少量 Optimoly TA 铝膏。 安装轴螺母。
8. 安装后，紧固螺钉仍然必须拧紧至规定的扭矩角度。
请按以下步骤执行操作：
8.1. 请在紧固螺钉的某一个齿上和车轮轴承壳上做标记 -A- 。

标记紧固螺钉
8.2. 从标记的齿开始，沿逆时针方向数四个齿，然后标记该齿 -B- 。
8.3. 拧紧紧固螺钉 -A- 直到第二个标记 -1- 与车轮轴承壳上的标记 -2- 对齐为止。
这相当于 → 最终拧紧: 120°
车轮轴承上的紧固螺钉的最终拧紧

页面顶部

后续工作

更换前车轮轴承的后续工作

1. 安装制动盘。
→ 465019 拆卸和安装前制动盘
→ 465119 拆卸和安装前制动盘 (PCCB)
2. 将轴螺母按规定的紧固扭矩进行安装。 进行此操作的同时操作制动系统（需要两名技师）。 紧固扭矩 460 Nm (340 ftlb.)
