WM 425855 更换后轮轴承

- 准备工作

- 拆卸后轮轴承

- 更换后轮轴承

- 后续工作

工具

名称	类型	编号
脚踏泵 VAS 6179	车间设备	VAS product
液压缸 VAS 6178	车间设备	VAS product

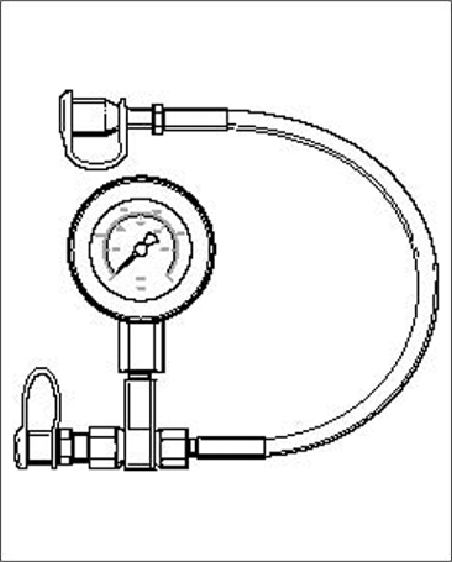

带连接线的压力表 VAS 6179/1	车间设备	VAS product
拔钩	专用工具	9229/1
分离装置	商用工具	Nr.111
附件	VW 工具	T10205
装配夹具	VW 工具	T10230

技术价值

位置	描述	类型	基本值	公差 1	公差 2
编号 9：车轮轴承壳体到车轮支架	M12 x 1.25 螺纹（拆卸后务必更换螺钉和锁紧螺母）	初拧	80 Nm (59 ftlb.)
编号 9：车轮轴承壳体到车轮支架	M12 x 1.25 螺纹（拆卸后务必更换螺钉和锁紧螺母）	最终拧紧	+120°

页面顶部

准备工作

警告

机械压具、液压压具或气动压具

可能导致挤伤

→	请阅读压具安全详细信息。
→	使用之前应检查压具是否完全正常工作，尤其应注意安全部件。

信息

举升车轮悬挂时，不要使其高于车辆的正常位置。在举升悬挂时，请使用合适的由硬橡胶制成的中间层。如果未装上并拧紧驱动轴，请勿移动车辆。

信息

使用系带防止电动停车制动器（以下称为 EPB）执行器上的蹄支座扭动。

1.	举升车辆之前，先使用拔钩拆下轮毂盖并松开车桥螺母（锁紧螺母）。进行此操作的同时操作制动系统（需要两名技师）。

2.	拆下车轮。 → 440519 拆卸和安装车轮 -“拆卸”部分

3.	拆下车轮轴承壳。 → 425219 拆卸和安装后轮轴承壳（车轮支架）-“拆卸”部分，然后将其放下。

页面顶部

拆卸后轮轴承

拆卸后车轮轴承

警告

机械压具、液压压具或气动压具

可能导致挤伤

→	请阅读压具安全详细信息。
→	使用之前应检查压具是否完全正常工作，尤其应注意安全部件。

车轮轴承概图

轮毂 -1-
制动器盖板 -2-
车轮轴承 -3-
车轮轴承壳 -4-
车轮轴承的紧固螺钉 -5-
下拖臂的轴承 -6-
速度传感器 -7-

压出轮毂。

小心地放下车轮轴承壳。

必须能够无障碍地接触到轮毂。

不要损坏制动器盖板。

需要另一位技师协助

2.	使用装配夹具 T10230 -2- 将压出工具液压缸 VAS 6178 VAS product -3- 和附件 T10205 越过轮毂安装到车轮轴承壳 -1- 上。

压出轮毂

3.	连接到脚踏泵 VAS 6179 VAS product 和带连接线的压力表 VAS 6179/1 VAS product ( -4- )。

4.	对该工具施用压缩空气，然后小心地压出轮毂。

5.	安装轮毂 -4- ，方法是使用分离装置 ( -3- )、装配夹具 T10230 ( -2- )、液压缸 VAS 6178 VAS product ( -1- ) 以及带连接线的压力表 VAS 6179/1 VAS product 。

将轴瓦从轮毂中压出

6.	对该工具施用压缩空气，然后将轴瓦 -5- 从轮毂 -4- 中压出。

7.	将不带驱动轴的车轮轴承壳安装到车辆中，然后固定到上拖臂处。

8.	将紧固螺钉 -2- （车轮轴承 -1- 的紧固螺钉）从车轮轴承壳 -3- 上拆下。

车轮轴承上的螺钉（见图示）

拆下车轮轴承。

页面顶部

更换后轮轴承

信息

车轮轴承不得与磁性物体接触（例如，磁性螺丝刀、磁铁）。

螺钉和螺母涂有 Geomet 涂层，不得涂抹润滑脂。

在驱动轴的齿上涂抹薄薄的一层 Optimoly TA 铝膏。

不得将驱动轴挂在接头止动块上！请将它们绑紧。

使用新的螺钉和锁紧螺母。

请遵循正确的紧固扭矩。 → 4X00IN 后桥的紧固扭矩

1.	将车轮轴承安装在车间压力机锤下方的中间位置。

2.	将轮毂 -2- 安装到车轮轴承 -1- 中。

压入轮毂

3.	将合适的压力件 -3- 平放在轮毂 -2- 上。

4.	小心地将轮毂 -2- 压入车轮轴承 -1- 中，直到压力增加为止 -A- （检查压力表！）。

5.	将带有轮毂的车轮轴承安装到车轮轴承壳中。

6.	安装车轮轴承上的紧固螺钉。仅拧紧至规定的紧固扭矩！初拧 80 Nm (59 ftlb.)

7.	将车轮轴承上的紧固螺钉拧紧至规定的扭矩角度。最终拧紧 +120°

7.1.	标记相关紧固螺钉的一个齿和车轮轴承壳 -A- 。

标记紧固螺钉

7.2.	从标记的齿开始，沿逆时针方向数四个齿，然后标记该齿 -B- 。

7.3.	将紧固螺钉 → 最终拧紧: 120° 顺时针 -A- 拧动四个齿，使紧固螺钉上的第二个标记 -1- 与车轮轴承壳上的标记 -2- 对齐。

车轮轴承上紧固螺钉的最终拧紧

8.	再次拆下车轮轴承壳，然后将其小心地放下。

9.	将驱动轴插入车轮轴承壳，然后将车轮轴承壳/驱动轴总成安装到车辆中。 → 425219 拆卸和安装后轮轴承壳（车轮支架）-“安装”部分

页面顶部

后续工作

更换后轮轴承的后续工作

1.	安装车轮轴承壳。 → 425219 拆卸和安装后轮轴承壳（车轮支架）-“安装”部分

2.	安装车轮。 → 440519 拆卸和安装车轮 -“安装”部分

3.	执行悬挂系统校准。 → 449503 整体悬挂系统校准

安装轮毂盖。
