WM 468519 拆卸和安装扩展装置

- 用于 EPB 的紧急释放装置
- 准备工作
- 拆卸扩展装置 (EPB)
- 安装扩展装置 (EPB)
- 后续工作

技术价值

位置 描述 类型 基本值 公差 1 公差 2
编号 1： 执行器到车轮支架   初拧 20 Nm (15 ftlb.)
编号 1： 执行器到车轮支架   最终拧紧 +60°
编号 6： 制动器托架到后轮支架 M6 x 12 螺纹 紧固扭矩 8 Nm (6 ftlb.)

页面顶部

用于 EPB 的紧急释放装置

用于 EPB 的紧急释放装置

信息
请仅在制动器无法再电动释放（执行器故障）的情况下使用紧急释放装置。

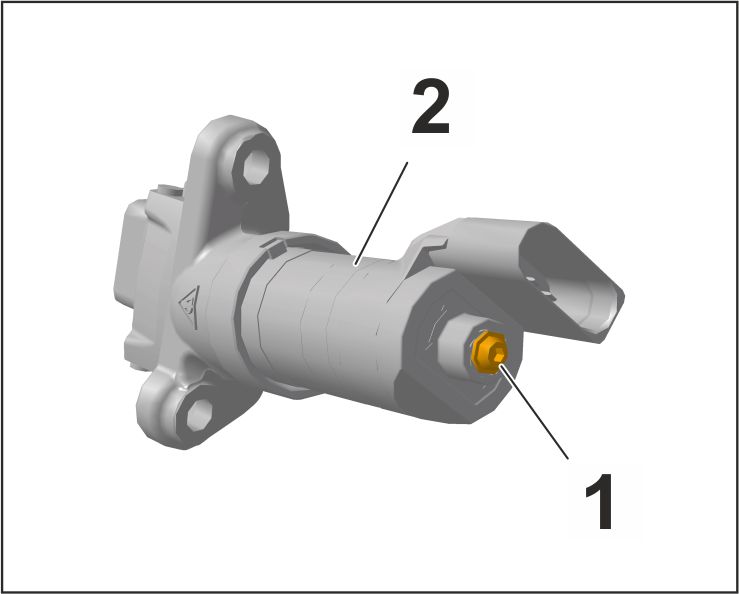

1. 拧下执行器背面 -2- 的半沉头螺钉 -1- 。

EPB 执行器上的半沉头螺钉

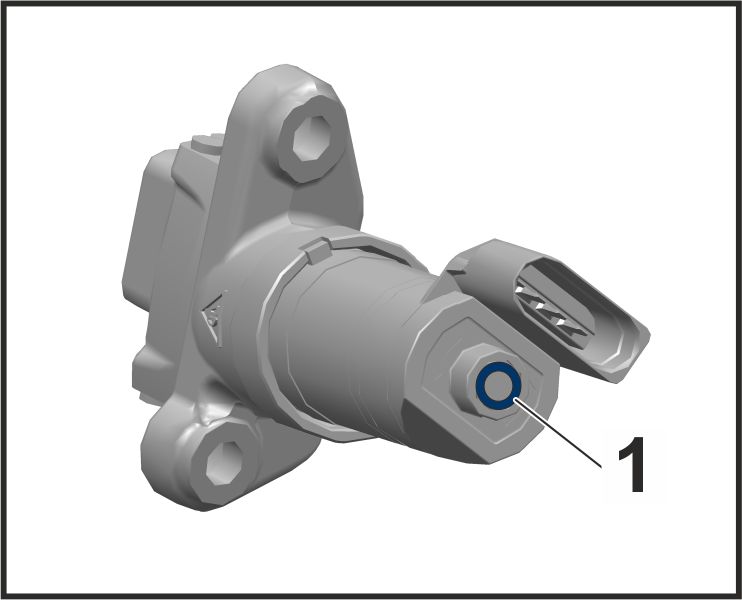

2. 拆下密封件 -1- 。

拆卸密封件
3. 尽可能深地拧入半沉头螺钉 -1- （无密封件），以穿入盖罩。
4. 再次拧下半沉头螺钉 -1- 。

EPB 执行器上的半沉头螺钉

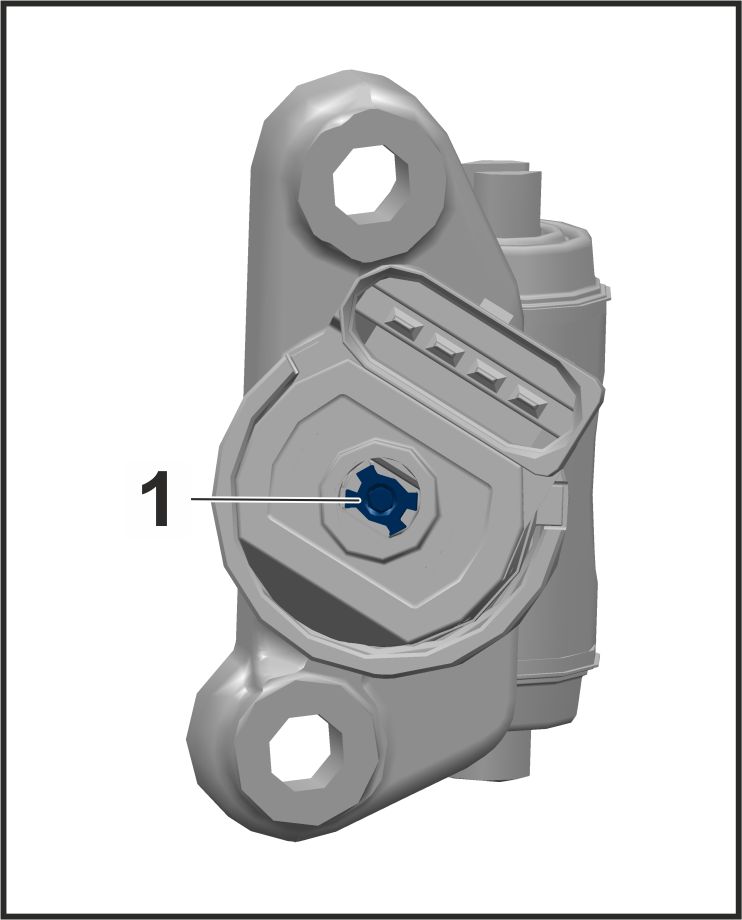

5. 逆时针旋转紧急释放螺钉 -1- 300 圈左右，直到扭矩显著增加（制动蹄片完全松开）。

紧急释放螺钉

页面顶部

准备工作

准备工作

1. 拆下车轮。 → 440519 拆卸和安装车轮 -“拆卸”部分
2. 使用保时捷系统检测仪将电动停车制动器 (EPB) 移入>>安装位置<<。 为此，在控制单元概述中选择 >>Parking brake<<（停车制动器）。 依次选择>>Drive links/checks<<（驱动链接/检查）>>All<<（所有）>>Move to installation position<<（移至安装位置）。
3. 拆下制动卡钳，然后将其挂在车轮拱罩中合适的位置。 → 474119 拆卸和安装后制动卡钳 -“拆卸”部分
4. 拆下制动盘。 → 465419 拆卸和安装后制动盘 (PCCB) -“拆卸”部分
5. 拆下制动蹄片。 → 468356 更换制动蹄 -“拆卸”部分

页面顶部

拆卸扩展装置 (EPB)

EPB 的拆卸扩展装置

信息

扩张装置（执行器）位于后桥车轮轴承壳上，而非带有停车制动器拉线的机械式扩张装置。

EPB 执行器
1 - 执行器
2 - 扎带 - 防止扭转
1. 将电气插头 -2- 从执行器 -1- ( -a- ) 处松开，然后将其拔下 -A- 。

执行器的插头
2. 将线束 -4- 从固定夹 -3- 上松开。
3. 如果必须重复使用执行器，则用扎带将其固定在制动蹄片支座中，以防其扭曲！ -箭头-

伺服电机锁
4. 松开执行器的紧固螺钉 -箭头- 。

执行器的支座
5. 松开制动器盖板上的紧固螺钉 -1- 。

制动器盖板上的螺钉
6. 转动轮毂，以便小心地拆下执行器。 → 拆卸执行器

拆卸执行器

页面顶部

安装扩展装置 (EPB)

安装 EPB 的扩展装置

信息
如果在车辆上安装了新的制动盘和/或新的制动蹄，则校准前必须对其进行打磨（不适于 PCCB！）。 → 468350 返工停车制动蹄
安装新的执行器后，必须在保时捷系统检测仪中进行确认。

1. 注意： 安装执行器时，请勿扭曲制动蹄片支座！
2. 如果再次使用相同的执行器：
2.1. 小心地清洁扩展装置，以免损坏防尘套。
2.2. 目视检查防尘套是否有裂纹。
3. 将扩展装置上的紧固螺钉拧紧至指定的紧固扭矩。 初拧 20 Nm (15 ftlb.) 最终拧紧 +60°

执行器的支座
4. 将制动器盖板上的紧固螺钉拧紧至指定的紧固扭矩。 紧固扭矩 8 Nm (6 ftlb.)

制动器盖板上的螺钉
5. 插入电气插头 -1- （执行器 -2- 的电气插头）( -A- ) 并将其锁止 -a- 。

安装插头
6. 将线束 -4- 卡入固定夹 -3- 中 ( -B- )。

页面顶部

后续工作

后续工作

1. 安装制动蹄片。 → 468356 更换制动蹄 -“安装”部分
2. 安装制动卡钳。 → 474119 拆卸和安装后制动卡钳 -“安装”部分
信息
如果在车辆上安装了新的制动盘和/或新的制动蹄，则校准前必须对其进行打磨（不适于 PCCB！）。 → 468350 返工停车制动蹄
安装新的执行器后，必须在保时捷系统检测仪中进行确认。

3. 调节并校准停车制动蹄片。 → 468316 调节和校准停车制动蹄片。
在调节和校准过程中，必要时对制动蹄片进行打磨。 → 468350 打磨停车制动蹄片
