WM 463456 更换前制动片 (PCCB)

- 准备工作
- 拆卸前制动片
- 安装前制动片
- 后续工作
- 信息

工具

名称 类型 编号 描述

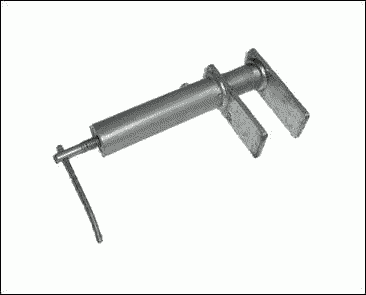

活塞调整工具（替代 P83） 商用工具 Nr.144
装配销 VW 工具 T10439 用于固定制动卡钳

页面顶部

准备工作

准备工作

信息

举升车辆。
→ 4X00IN 举升车辆。
拆下车轮。 使用辅助装配工具（装配销） -1- 。
→ 440519 拆卸和安装车轮。

辅助装配工具（用于安装车轮的螺栓）

页面顶部

拆卸前制动片

拆卸前制动片

注意
拆卸/安装车轮
→ 小心地使车轮朝向轮毂，以防止（陶瓷）制动盘受到任何重撞。

1. 露出管路。
信息

1.1. 拆下紧固螺钉 -1、2- （用于制动液压管路的支架 -3、4- ）。

液压管路支架（见图示，制动卡钳已拆下）
1.2. 将制动片磨损指示器线路从制动卡钳中拉出。
1.3. 断开速度传感器的插头。
信息
使用适当的布保护制动卡钳上的漆面，防止其受损。

2. 用水泵卡钳，小心地将制动片压回。 如有必要，采取抽吸方式从储液罐中排掉少量制动液以防止溢出！
信息

3. 部分拆下制动卡钳。 使用制动卡钳辅助拆卸/安装工具 装配销 T10439 。

制动卡钳的装配销
信息
切勿使用电动工具（锚栓冲击器）松开和固定车轮轴承壳体上的制动卡钳。

3.1. 拆下制动卡钳上的上部紧固螺钉 -箭头- ，然后插入装配销。

插入上部装配销
3.2. 拆下制动卡钳上的下部紧固螺钉 -箭头- ，然后插入装配销。

插入下部装配销
3.3. 根据需要，将制动卡钳尽可能拉出安装位置，直至制动卡钳接合在装配销上的切口中 → 制动卡钳工具已安装 。 在此过程中，沿着卡钳小心地引导制动管路和制动软管。

制动卡钳工具已安装
4. 使用 活塞调整工具（替代 P83） 将制动活塞安装在制动卡钳上的盘式制动器制动片之间（请参见《维修车间设备手册》第 2.4 章），然后均匀地压回制动片 → 压回制动片 。 如有必要，采取抽吸方式从储液罐中排掉少量制动液以防止溢出！

压回制动片
5. 如果想要重复使用制动片，请标记相关安装位置！ 小心地将一把市售螺丝刀滑入制动片/制动卡钳之间，略微转动螺丝刀，将制动片撬出。 执行此操作时，切勿损坏制动活塞上的防尘套 -箭头- 。

拆卸制动片（为了看得更清楚，图示中已拆下）
6. 拆下制动片止动弹簧。

页面顶部

安装前制动片

安装前制动片

信息

警告
安装质量不好的制动片
→ 只能使用 Porsche 配件目录中列出的规定类型的制动片。
→ 在制动盘磨损警告指示灯亮起时更换制动盘，并且不得迟于每个轴上的制动盘残留厚度为 2 mm 时。
→ 一旦达到制动盘磨损限值，应更换每个轴上的制动盘。

警告
将旧的支座零件安装在制动卡钳上
→ 安装新的制动片止动弹簧
→ 安装新的紧固螺钉

信息

以相反顺序进行安装。
1. 安装新的制动片止动弹簧。
2. 将盘式制动器制动片放置在制动片止动弹簧的密封面上 -箭头- 。

安装制动片
3. 略微用力，将制动片压入制动卡钳，然后将其滑到制动片固定销上 -箭头- 。

放置制动片
4. 安装盘式制动器制动片 -箭头- 。

安装制动片

页面顶部

后续工作

后续工作

1. 安装制动卡钳。
→ 473919 拆卸和安装前制动卡钳 (PCCB)
2. 操作制动器几次，将盘式制动片定位。
3. 检查制动液液位，必要时应进行调整。
→ 470801 检查制动液液位
4. 安装车轮。 使用辅助装配工具（装配销） -1- 。 → 440519 拆卸和安装车轮

辅助装配工具（用于安装车轮的螺栓）

页面顶部

信息

磨合制动片

新的制动片需要大约 200 km 行程的磨合期！ 只有这样才能达到其最佳的摩擦系数和磨损系数！ 在此期间，当高速行驶时，只有在紧急情况下才应完全踩下制动踏板。
