WM 460519 拆卸和安装制动踏板

- 准备工作
- 拆卸制动踏板
- 安装制动踏板
- 后续工作

工具

名称 类型 编号 描述
分离工具 VW 工具 T10189

技术价值

位置 描述 类型 基本值 公差 1 公差 2

页面顶部

准备工作

拆卸和安装制动踏板的准备工作

1. 将驾驶员座椅向后移到底。
2. 拆下仪表板支架。 → 516819 拆卸和安装仪表板支架

页面顶部

拆卸制动踏板

拆卸制动踏板

信息
本文档所示图片可能与原图不同。


部件概图
1 - 制动踏板
2 - 制动踏板轴
1. 使用 分离工具 T10189 将制动器推杆从制动踏板支座上分离。 为此，请遵照以下步骤进行操作：

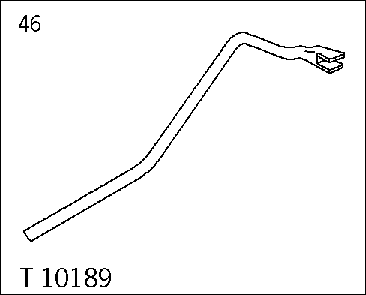

分离工具 T10189

压出制动踏板
1.1. 放置 分离工具 T10189 -1- 时，必须使拨叉位于制动踏板支座中正确的位置（插图中显示拨叉已接合，视图的观察方向与行驶方向相反）。
1.2. 放置 分离工具 T10189 时，必须使其位于支架的右侧模塑件中，并与车辆底板垂直。 力偏转点（分离工具 T10189 的弯曲部分）将恰好位于固定鞍座中凹槽的上方 -箭头- 。

撬出制动踏板
1.3. 沿行驶方向按压 分离工具 T10189 时，会压开制动踏板支座，并释放推杆的滚珠。 同时，逆行驶方向拉动制动踏板，然后将制动踏板从推杆上松开。

释放制动踏板上的推杆

释放制动踏板
2. 拉出锁 -1- （位于制动踏板轴 -2- 的左侧）( -arrow- )。

制动踏板锁
3. 用锤子从左向右将制动踏板轴 -2- 压出几毫米。
4. 将螺丝刀插入制动踏板轴 -1- （右侧）头部的下方。 朝向车辆中心（万向节通道）小心地撬动制动踏板轴 -1- ，并将其从制动踏板 -2- 中撬出 ( -箭头- )。

压出制动踏板轴

页面顶部

安装制动踏板

安装制动踏板

信息

1. 将制动踏板插入车辆中。
2. 将制动踏板轴 -1- 完全压入制动踏板 -1- 中 ( -arrow- )。

压入制动踏板轴
3. 压入制动踏板轴 -1- 时，确保制动踏板轴上 -1- 的切口 -2- 卡入固定器 -4- 上的导向装置 -3- 中。

放置制动踏板轴
4. 将左侧的锁 -1- 滑到制动踏板轴 -2- 上 ( -arrow- )。

安装制动踏板锁
5. 将制动踏板 -1- 放到制动助力器的推杆 -2- 上。

推杆上的制动踏板
6. 将制动踏板 -1- 完全踩下 -箭头- ，直到推杆 -2- 在制动踏板上的固定器 -3- 处卡止入位（听见咔嗒声）。

安装制动踏板

页面顶部

后续工作

拆卸和安装制动踏板的后续工作

1. 安装仪表板支架。 → 516819 拆卸和安装仪表板支架
