WM 504155 更换翼子板支柱

- 拆卸翼子板支柱
- 准备翼子板支柱以备安装
- 准备车身连接区域以安装翼子板支柱
- 安装翼子板支柱

工具

名称 类型 编号 描述

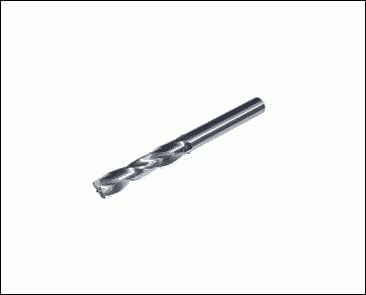

点焊钻；请参阅组 2.4；《车间设备手册》 商用工具 Nr.129

页面顶部

拆卸翼子板支柱

拆卸翼子板支柱

1. 拆下固定架。 → 503819 拆卸和安装固定架 -“拆卸”部分
2. 拆卸大灯固定支架。
2.1. 拧下螺钉 -1- ，拆下支架 -2- 。

拆卸大灯固定支架
3. 松开下部纵梁上翼子板支柱的焊接接合处。
信息
将点焊缝 A 钻出三个板厚。

3.1. 钻出点焊缝 -A- 。

拆卸下部纵梁上的翼子板支柱
信息
仅在一侧钻出点焊缝 B。 不得损坏底板！

3.2. 钻出点焊缝 -B- 。
3.3. 磨掉 MIG 焊缝 -C- 。
4. 松开轮罩上部纵梁上翼子板支柱的焊接接合处。
4.1. 钻出点焊缝 -A- ，方法是使用 点焊钻；请参阅组 2.4；《车间设备手册》 。

拆卸轮罩纵梁处的翼子板支柱
信息
仅在一侧钻出点焊缝 B。 不得损坏底板！

4.2. 钻出点焊缝 -B- 。
5. 拆下翼子板支柱。

页面顶部

准备翼子板支柱以备安装

准备翼子板支柱以备安装

1. 清洁焊接区域。
1.1. 在标记区域将翼子板支柱连接法兰的两侧打磨，直到露出零件本体。

准备翼子板支柱
1.2. 对于使用惰性气体进行的塞焊，请使用 8.0-mm 钻头在下部纵梁上钻孔。
2. 用锌粉漆涂抹所有点焊法兰区域。

页面顶部

准备车身连接区域以安装翼子板支柱

准备车身连接区域以安装翼子板支柱

1. 清洁焊接和密封区域。
1.1. 清洁标记区域内的车身连接法兰，以除去车底防护和车漆。

准备翼子板支柱车身
1.2. 对于使用惰性气体进行的塞焊，请使用 8.0-mm 钻头在轮罩处钻孔 -1- 。
1.3. 对于使用惰性气体进行的塞焊，请使用 8.0-mm 钻头在下部纵梁上钻孔 -2- 。
1.4. 将连接法兰两侧打磨到露出零件本体。
2. 用锌粉漆涂抹所有点焊法兰区域。

页面顶部

安装翼子板支柱

安装翼子板支柱

1. 安装并固定翼子板支柱。
2. 将翼子板支柱安装到下部纵梁上。
2.1. 使用惰性气体对翼子板支柱进行塞焊 -A- 。

将翼子板支柱安装到下部纵梁上
2.2. 使用惰性气体对翼子板支柱进行点焊 -B- 。
3. 将翼子板支柱安装到轮罩上部的纵梁上。
3.1. 对翼子板支柱 -A- 进行电阻点焊。

将翼子板支柱安装到轮罩纵梁上
3.2. 使用惰性气体将轮罩上部纵梁塞焊到翼子板 -B- 。
4. 安装大灯固定支架。
4.1. 插入支架 -2- ，拧入并拧紧螺钉 -1- 。

拆卸大灯固定支架
5. 安装锁紧支架。 → 503819 拆卸和安装固定架 -“安装”部分
