WM 559015 调节后盖

编号

部件

功能

步骤

1.

紧固螺钉 -7- ，用于锁销杆 -8-

后盖的锁止机构

松开。

2.

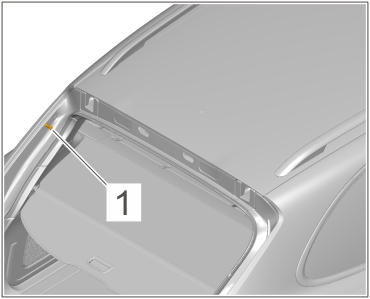

盖铰链 -2- 的紧固螺钉 -1-

沿 Y 和 Z 方向调整间隙尺寸

松开。

3.

后盖 -3-

通过移动盖沿 Y 和 Z 方向设置间隙尺寸。

4.

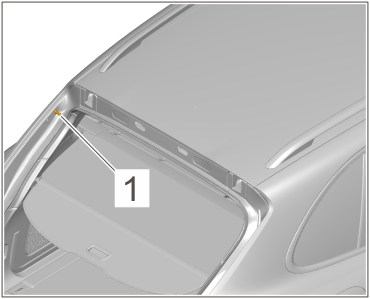

用于将盖铰链 -2- 固定到后盖的紧固螺钉 -1-

沿 Y 和 Z 方向调整间隙尺寸

将紧固螺钉 -1- 拧紧到 紧固扭矩 10 Nm (7.5 ftlb.) 。

5.

用于将盖铰链固定到车身的紧固螺钉 -4- 。 如果需要调整，请分离后车顶饰板。 → 708419 拆卸和安装车顶衬里

沿 X 方向调整间隙尺寸，后部

松开。

6.

用于将盖铰链固定到车身的紧固螺钉 -4- 。 如果需要调整，请分离后车顶饰板。 → 708419 拆卸和安装车顶衬里

沿 X 方向调整间隙尺寸，后部

将紧固螺钉 -4- 拧紧到 紧固扭矩 23 Nm (17 ftlb.) 。

7.

用于盖侧面的调节件 -5- 的紧固螺钉 -6-

相对于车身校正间隙尺寸

将紧固螺钉 -6- 拧紧到 紧固扭矩 6 Nm (4.5 ftlb.) 。

8.

锁销杆 -8-

后盖的锁止机构

通过移动锁销杆调整锁销。

9.

紧固螺钉 -7- ，用于锁销杆 -8-

后盖的锁止机构

将紧固螺钉 -8- 拧紧到 紧固扭矩 18 Nm (13 ftlb.) 。

10.

橡胶止动块 -9-

调整间隙尺寸和预压

通过转动橡胶止动块 -9- 设置间隙尺寸和倾斜角度。 由于设置橡胶止动块 -9- ，因此必须对盖施加少许预压。
