WM 551819 拆卸和安装前盖锁上部

- 拆卸前盖锁的上部

- 安装前盖锁上部

位置	描述	类型	基本值	公差 1	公差 2
盖锁上部的紧固螺母		紧固扭矩	12 Nm (9 ftlb.)

拆卸前盖锁的上部

信息

使用标记笔在拆卸前标出附件相对于彼此的位置，以便降低间隙和接头所需的调节工作量。

打开前盖。

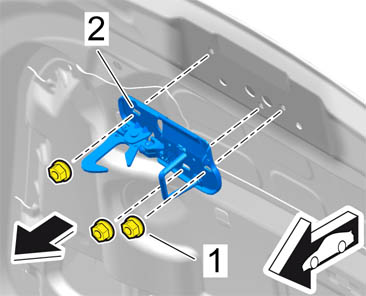

2.	拧下紧固螺钉 -1- 并拆下盖锁上部 -2- 。

盖锁上部的紧固螺母

页面顶部

信息

1.	大致放置锁的上部 -2- 。

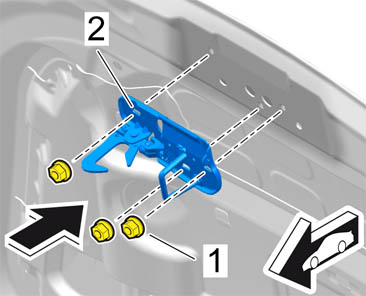

大致放置盖锁的上部

2.	安装紧固螺母 -1- ，使锁 -2- 的上部仍能够移动。

3.	缓慢地降低盖，直到锁上部的杆 -1- 接触到锁下部。杆必须居中并与锁下部的开口平齐 -2- 。

检查位置

打开盖。

5.	将紧固螺母拧紧到规定的紧固扭矩 → 紧固扭矩: 12 Nm (9 ftlb.) 。

1.	检查盖锁的关闭功能。

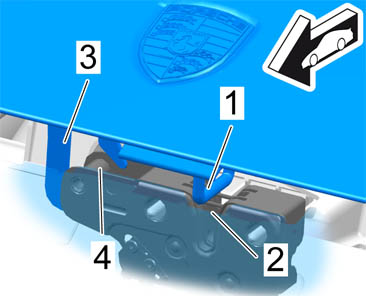

检查位置

1.1.

完全关闭盖。

1.2.

释放盖。

1.3.	检查挂钩 -3- 是否可钩住盖。

1.4.	松开挂钩，直到锁 -4- 下部上的螺栓释放出来。
