WM 559037 拆解和装配后盖

- 准备工作

- 拆解后盖

- 装配后盖

- 后续工作

工具

名称	类型	编号	描述

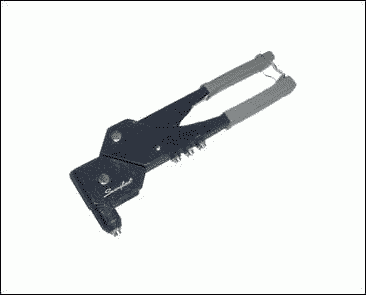

手动铆接工具	商用工具	Nr.124-1 Pos.1

技术价值

位置	描述	类型	基本值	公差 1	公差 2
后盖上的调节件		紧固扭矩	6 Nm
气动弹簧支架到后盖		紧固扭矩	10 Nm

页面顶部

准备工作

准备工作

1.	拆下盖锁的上部。 → 558719 拆卸和安装后盖锁的上部 -“拆卸”部分

2.	拆下后窗雨刷系统的雨刷器电机。 → 923419 拆卸和安装后窗雨刷系统的雨刷器电机 -“拆卸”部分

3.	拆下后车窗。 → 648619 拆卸和安装后窗－“拆卸”部分

4.	更换后盖模塑件。 → 664755 更换后盖模塑件 –“更换”部分

5.	拆卸后盖。 → 559019 拆卸和安装后盖 -“拆卸”部分

6.	拆卸电气部件（具体取决于设备）。

6.1.	拆卸天线放大器。 → 918419 拆卸和安装天线放大器 -“拆卸”部分

6.2.	拆下天线放大器的控制单元。 → 918619 拆卸和安装天线放大器的控制单元 -“拆卸”部分

6.3.	拆下后盖的控制单元。 → 556819 拆卸和安装后盖的控制单元 -“拆卸”部分

页面顶部

拆解后盖

拆解后盖

信息

有些维修图只显示了车辆的一侧或者类似部件。

当然，对车辆的另一侧也必须执行一些步骤。

1.	松开侧面的橡胶挡块支架，方法是使用螺丝刀将其转动 90°，然后将其拆下。

爱扳手

拆卸橡皮塞

2.	松开底部的排水口 -1- 。

爱扳手

拆卸排水口

3.

拆下调节件。

3.1.	标出调节件的两个部分 -1 - 2- 相对于彼此的位置。

爱扳手

拆卸调节件

3.2.	松开紧固螺钉 -3- ，然后拆下调节件。

4.	使用螺丝刀松开线束的支架 -1- （位于锁止机构 -2- 处），并将其拆下。

爱扳手

拆卸后盖线束的支架

5.	将线束支架从两个锁止机构 -A、B- 中拉出。

爱扳手

拆卸后盖线束的支架

6.	拧下紧固螺钉 -2- （位于气动弹簧的支架 -1- 上）。

爱扳手

拆卸气动弹簧的支架

7.	必要时拆下牌照支架。

8.	钻出空心铆钉 -2- （位于后扰流板支架 -1- 上）。

爱扳手

安装后扰流板支架

9.	松开线束导管 -1- ，操作时使用螺丝刀 -2- 。

爱扳手

拆卸线束导管

页面顶部

装配后盖

装配后盖

信息

有些维修图只显示了车辆的一侧或者类似部件。

当然，对车辆的另一侧也必须执行一些步骤。

1.	安装侧面的橡胶挡块支架，然后通过用螺丝刀转动 90° 将其拧入。

爱扳手

安装橡皮塞。

2.	插入排水口，箭头 -1- 朝内。

爱扳手

安装排水口

3.

安装调节件。

3.1.	将调整件 -1 - 2- 安装到标记位置。

爱扳手

安装调节件

3.2.	将紧固螺钉 -3- 拧紧至 → 紧固扭矩: 6 Nm 。

4.	将线束支架 -1- 压入锁止机构 -2- 。

爱扳手

安装后盖的线束支架

信息

装配过程中必须更换线束支架。

爱扳手

安装后盖的线束支架

5.	导入线束支架 -A- 并将其压入锁止机构 -B- 。

爱扳手

安装后盖的线束支架

6.	将紧固螺钉 -2- （用于气动弹簧支架 -1- ）拧紧至 → 紧固扭矩: 10 Nm 。

爱扳手

气动弹簧支架

7.	必要时安装牌照支架。

8.	将后扰流板支架 -1- 用空心铆钉 -2- 铆到后盖上。手动铆接工具

爱扳手

安装后扰流板支架

9.	卡入线束导管 -1- 。

爱扳手

线束导管

页面顶部

后续工作

后续工作

1.	安装后盖。 → 559019 拆卸和安装后盖 -“安装”部分

2.	安装后盖控制单元。 → 556819 拆卸和安装后盖的控制单元 -“安装”部分

3.	安装天线放大器控制单元。 → 918619 拆卸和安装天线放大器控制单元 -“安装”部分

4.	安装天线放大器。 → 918419 拆卸和安装天线放大器 -“安装”部分

5.	更换后盖模塑件。 → 664755 更换后盖模塑件 –“更换”部分

6.	安装盖锁上部。 → 558719 拆卸和安装后盖锁的上部 -“安装”部分

7.	安装后窗雨刷系统的雨刷器电机。 → 923419 拆卸和安装后窗雨刷系统的雨刷器电机 -“安装”部分

8.	安装后窗。 → 648619 拆卸和安装后窗 -“安装”部分
