WM 575115 调节前车门

- 调节前车门

- 检查前车门锁

工具

名称	类型	编号

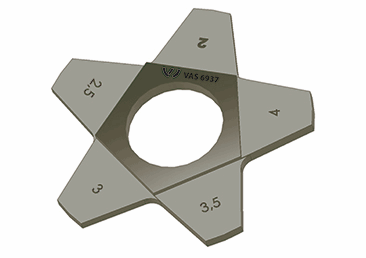

定位规	车间设备	VAS 6937

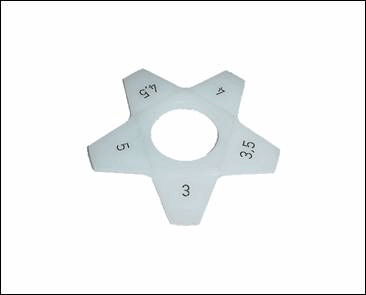

定位规，4.5 - 6.5	车间设备	VAS 6936

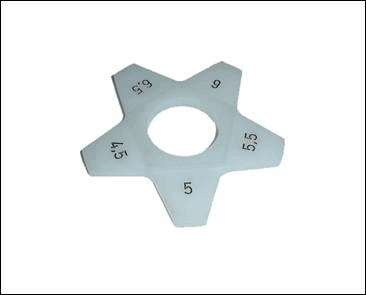

定位规，7 - 9	车间设备	VAS 6938

技术价值

位置

描述

类型

基本值

公差 1

公差 2

锁止销钉的紧固螺钉

项目 2

紧固扭矩

25 Nm (19 ftlb.)

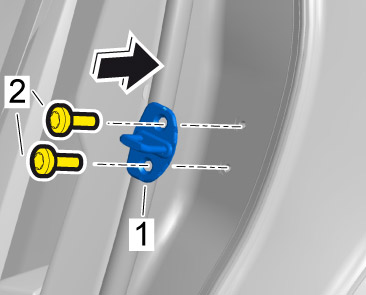

安装锁止销钉

将车门铰链固定到车门的紧固螺钉

项目 1

紧固扭矩

50 Nm (37 ftlb.)

前车门铰链

将车门铰链固定到外部 A 柱的紧固螺钉

项目 2

紧固扭矩

50 Nm (37 ftlb.)

车身侧的车门铰链，外部

将车门铰链固定到内部 A 柱的紧固螺钉

项目 1

紧固扭矩

50 Nm (37 ftlb.)

松开车身侧内侧的后车门铰链

页面顶部

调节前车门

调整前门

警告

对安全螺栓的处理不正确

伤害危险
扭矩不足

→	拆卸后请务必使用新的紧固螺钉和螺母。
→	遵循规定的紧固扭矩。
→	目视检查所有重复使用的零件。

信息

只能用手从内侧拧紧车门铰链上的紧固螺钉，直至车门设置正确。

信息

根据间隙技术规范设定盖、车门和罩或附件的间隙尺寸。

如果开口处的间隙过大或过小，则可活动的车身板件或附件必须相应地居中。

确保间隙不会呈楔形结构，局部点不得过窄。

您可以为此使用 定位规 VAS 6937 定位规，4.5 - 6.5 VAS 6936 定位规，7 - 9 VAS 6938 。

给定的值是操作指南，应尽可能地遵守这些指南。

这些指南适用于维修和装配工作。

信息

安装完车门之后，必须对齐车门铰链。

松开车门处车门铰链的紧固螺钉以及 A 柱处车门铰链的紧固螺钉，以便可以移动螺纹连接。

信息

有些维修图只显示了车辆的一侧或者类似部件。

当然，对车辆的另一侧也必须执行一些步骤。

1.	通过车门处的车门铰链调节前车门。

车门侧的前车门铰链

编号

部件

功能

步骤

紧固螺钉 -1- ，用于将车门铰链 -2- 固定到前车门

沿 Y 和 Z 方向调节间隙尺寸

松开。

前车门

通过移动车门沿 Y 和 Z 方向调节间隙尺寸。

紧固螺钉 -1- ，用于将车门铰链 -2- 固定到前车门

沿 Y 和 Z 方向调节间隙尺寸

将紧固螺钉 -1- （用于将车门铰链 -2- 固定到前车门）拧紧至紧固扭矩 50 Nm (37 ftlb.) 。

2.	通过车身处的车门铰链调节前车门。

松开车身侧内侧的前车门铰链

松开车身侧外侧的前车门铰链

编号

部件

功能

步骤

拧紧用于将车门铰链固定到车身外侧 -2- 和内侧 -1- 的紧固螺钉。

沿 X 和 Z 方向调节间隙尺寸

松开。

前车门

通过移动后车门沿 X 和 Z 方向调节间隙尺寸。

紧固螺钉，用于将车门铰链固定到车身外侧 -2- 和内侧 -1- → 575319 拆卸和安装前车门铰链 -“安装”部分

沿 X 和 Z 方向调节间隙尺寸

拧紧用于将车门铰链固定到车身外侧 -2- 到紧固扭矩 50 Nm (37 ftlb.) 和内侧到紧固扭矩 50 Nm (37 ftlb.) 的紧固螺钉。

3.	在锁止销钉（撞销）处调节前车门。

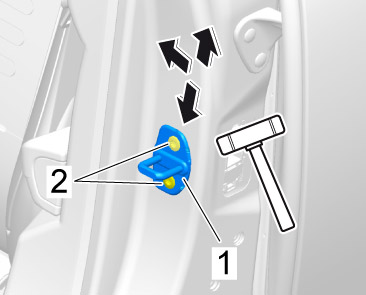

调节锁止销钉

编号

部件

功能

步骤

紧固螺钉 -2- （用于锁止销钉 -1- ，位于前部）

前车门的锁止机构

松开。

前车门

通过移动前车门在后部沿 Y 和 Z 方向调节间隙尺寸：

紧固螺钉 -2- （用于锁止销钉 -1- ，位于前部）

通过移动前车门在后部沿 Z 方向调节间隙尺寸。

将前部的锁止销钉 -1- 的紧固螺钉 -2- 拧紧到紧固扭矩 25 Nm (19 ftlb.) 。

页面顶部

检查前车门锁

1.	检查前车门锁的功能。

2.	检查关闭和开启力，并与其他车门比较。

如果上述力存在差异，则重新调节车门。
