WM 572619 拆卸和安装前锁闩销

- 安装前锁闩销
- 调节撞销

工具

名称 类型 编号 描述
滑锤套件 商用工具 Nr.168

技术价值

位置 描述 类型 基本值 公差 1 公差 2
锁止销钉的紧固螺钉 项目 2 紧固扭矩 25 Nm (19 ftlb.)

安装锁止销钉

拆卸前锁止销钉（撞销）

1. 拧下紧固螺钉 -2- ，并拆下锁止销钉 -1- 。

拆卸锁止销钉

页面顶部

安装前锁闩销

安装前锁止销钉（撞销）

1. 拧入紧固螺钉 -2- 。

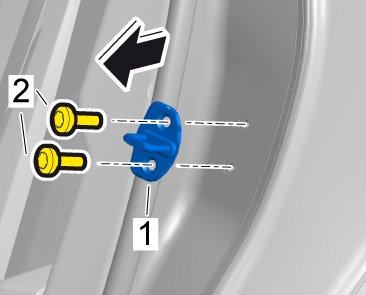

安装锁止销钉
2. 小心地关闭车门并检查锁止销钉的位置相对于锁是否正确。
3. 根据需要调整锁止销钉，以使其适合锁。
4. 将紧固螺钉 -2- 拧紧到 紧固扭矩 25 Nm (19 ftlb.) 。
5. 检查车门的位置，必要时进行调整。 → 575115 调整前车门 -“调整”部分

页面顶部

调节撞销

调节锁止销钉（撞销）

信息

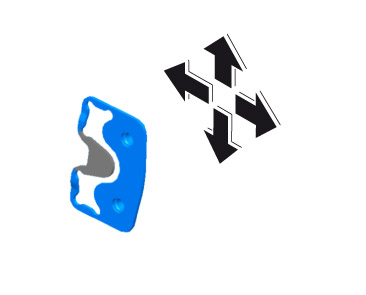

撞销的调节件

1. 松开紧固螺钉 -2- 。
2. 向外移动锁止销钉。

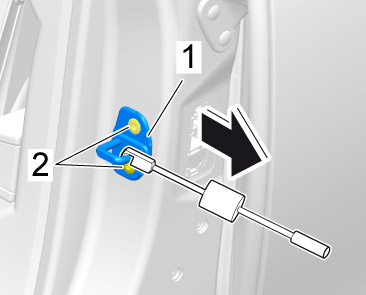

向外移动锁止销钉
2.1. 如有必要，向外移动锁止销钉 -1- ，操作时使用 滑锤套件 。
3. 向后/下/上调节锁止销钉（如有必要）。

调节锁止销钉
3.1. 使用塑料锤将锁销杆 -1- 移至所需位置。
3.2. 小心地关闭车门并检查调节情况。
4. 将紧固螺钉 -2- 拧紧到 → 紧固扭矩: 25 Nm (19 ftlb).
