WM 581119 拆卸和安装后车门把手

- 拆卸后门把手
- 安装后车门把手

工具

名称 类型 编号 描述

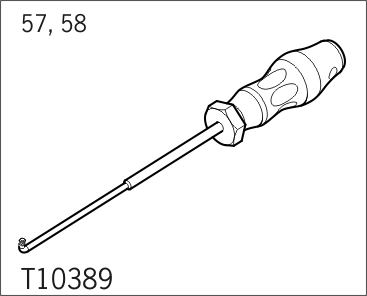

拆卸和装配工具 VW 工具 T10389

页面顶部

拆卸后门把手

拆卸后门把手

1. 拉下罩盖。

拉下罩盖
2. 将 拆卸和装配工具 T10389 -1- 插入后车门，然后将锁夹 -2- 拉到后部。

松开锁夹
3. 通过向外拉松开后门把手盖 -3- 。

松开门把手盖
4. 拆下后门把手。

拆卸后门把手
4.1. 脱开后门把手 -6- ( -B- )，然后将其向外旋转 90° -A- 。
4.2. 拆下橡胶底座 -7- 和后门把手 -6- 。
5. 不带 KESSY 的车辆： 松开 KESSY 的电气插头 -8- ( -a- ) 并将其断开连接。

断开 KESSY 的接头

页面顶部

安装后车门把手

安装后车门把手

1. 不带 KESSY 的车辆： 插入 KESSY 的电气插头 -8- 并将其锁止 -a- 。

插入 KESSY 的接头
2. 安装后门把手。

安装驾驶员一侧的车门把手
2.1. 放置橡胶底座 -6- 。
2.2. 卡住后门把手 -B- ，然后将其向内旋转 90° -A- 。
2.3. 在安装过程中确保橡胶刮铲位于正确位置。
3. 安装后门把手盖 -3- 。

安装门把手盖
4. 使用钝头工具（例如 Torx 30）锁紧撑弓。

锁紧撑弓
5. 安装盖。

安装罩
