WM 603555 更换车顶总成（全景式天窗）驱动机构

- 准备工作
- 拆卸车顶总成（全景式天窗）驱动机构
- 安装车顶总成（全景式天窗）驱动机构
- 后续工作

工具

名称 类型 编号 描述

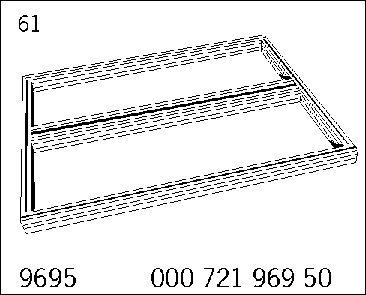

固定框架 专用工具 9695

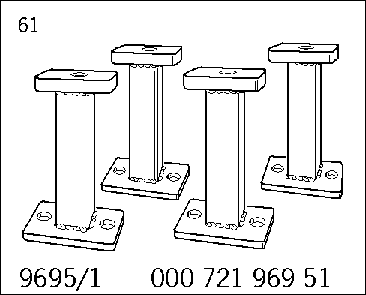

支架 专用工具 9695/1

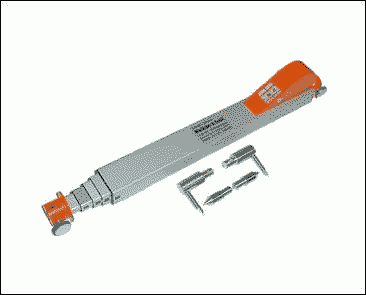

伸缩式测量杆 商用工具 Nr.126 Pos.1

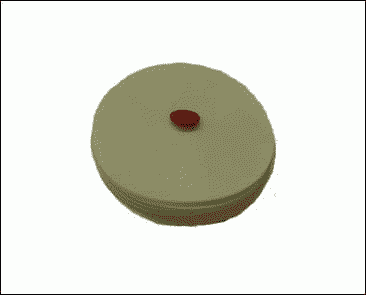

薄膜清除器 商用工具 Nr.174 Pos.1

技术价值

位置 描述 类型 基本值 公差 1 公差 2
车顶总成后部的紧固螺钉 项目 2 紧固扭矩 2 Nm (1.5 ftlb.)

安装后部

页面顶部

准备工作

准备工作

1. 拆下车顶总成（全景式天窗）。 → 600619 拆卸和安装车顶总成（全景式天窗）
2. 拆下车顶总成面板（全景式天窗）。 → 60401900 拆卸和安装车顶总成面板（全景式天窗）
3. 拆下遮阳卷帘。 → 607019 拆卸和安装遮阳卷帘
4. 拆下车顶总成（全景式天窗）电机。 → 60141900 拆卸和安装车顶总成（全景式天窗）电机

页面顶部

拆卸车顶总成（全景式天窗）驱动机构

拆卸车顶总成（全景式天窗）驱动机构

信息

1. 测量轨道的距离（尺寸 -X- ）（使用 伸缩式测量杆 在后端前部的两个孔 -1- 之间测量），并将其记下。
或者，也可以采用与 Targa 车顶相同的方式将车顶总成放置并固定到 固定框架 上（使用 支架 （→  WE1082 变速箱千斤顶 V.A.G 1383 A 上的支架））。 按照此处的说明进行操作： → 600613 将车顶总成安装到装配夹具上

测量平行设置
2. 将后端 -1- 从框架 -3- 上拆下。

拆卸后端
2.1. 从后端上断开线束。
2.2. 旋开螺钉 -2- 。
2.3. 用刀切割密封条 -5- （位于导轨 -3- 与后端 -1- 之间）。
2.4. 将整个后端 -1- 连同操纵拉线和遮阳卷帘滑块 -4- 一起从框架 -3- 上向后拉下 -箭头- 。
3. 将前板驱动机构 -1- 连同操纵拉线和驱动器 -3- 一起从导轨中向后拉出。

拆卸电动天窗机构

页面顶部

安装车顶总成（全景式天窗）驱动机构

安装车顶总成（全景式天窗）驱动机构

信息

1. 再次润滑滑动区域。
导轨 -2- 只有非常脏时才可进行清洁。

润滑滑动区域
1.1. 清洁导轨。
1.2. 然后使用油漆刷在导轨的滑动区域 -3- 涂抹薄薄一层→ 润滑脂 。
2. 将驱动机构 -1- 连同操纵拉线和驱动器 -3- 一起滑入导轨中。
确保未扭结操纵拉线。
操纵拉线和电动天窗机构只能成对更换。 → 套件 → 套件

安装电动天窗机构
3. 将后端 -1- 安装到框架 -3- 上。

安装后端
3.1. 使用 薄膜清除器 清除导轨上残留的所有粘合胶。
3.2. 彻底清洁粘合区域 -5- （后端 -1- 和导轨 -3- 的粘合区域）。
3.3. 将密封条 → 密封条 -6- 插入粘合槽 -5- （位于后端 -1- 上）中。

安装密封条
3.4. 将后端 -1- 连同操纵拉线和遮阳卷帘滑块 -4- 一起导入导轨 -3- 中，然后将其滑入位。
确保未扭结操纵拉线。
3.5. 在要立即进行最终安装之前拧入紧固螺钉 -2- 。
3.6. 调节轨道的距离（之前记下的尺寸 -X- ）（使用 伸缩式测量杆 在后端前部的两个孔 -1- 之间调节），以使导轨平行。

测量平行设置
3.7. 将紧固螺钉 -2- 拧紧到 紧固扭矩 2 Nm (1.5 ftlb.) 直至固定。
4. 在两侧根据框架上的标记和驱动机构上的肋条 -线- 为电动天窗机构设置相同的位置和平行设置。

设置电动天窗机构的位置
5. 组装其他部件之前，检查框架是否泄漏。
5.1. 用密封条密封排水口的连接件。
5.2. 向后端和框架区域注水。
5.3. 至少等待 5 分钟，然后检查是否泄漏。
5.4. 用密封条 → 密封条 密封所有泄漏位置。

页面顶部

后续工作

后续工作

1. 安装车顶总成（全景式天窗）电机。 → 60141900 拆卸和安装车顶总成（全景式天窗）电机
2. 用手检查驱动机构的功能及其是否平稳工作。
3. 安装遮阳卷帘。 → 607019 拆卸和安装遮阳卷帘
4. 安装车顶总成面板（全景式天窗）。 → 60401900 拆卸和安装车顶总成面板（全景式天窗）
5. 安装车顶总成（全景式天窗）。 → 600619 拆卸和安装车顶总成（全景式天窗）
6. 对车顶总成（全景式天窗）进行编程/设定。 → 600625 对车顶总成（全景式天窗）进行编程/设定
