WM 641219 拆卸和安装挡风玻璃
-
准备工作
-
技术值
-
工具和材料
-
拆卸挡风玻璃
-
准备车窗开口以备安装
-
准备挡风玻璃以备安装
-
安装挡风玻璃
-
后续工作
工具
| 名称 |
类型 |
编号 |
描述 |
|
| 电动切割工具 |
车间设备 |
V.A.G 1561B |
|
 |
| 吸盘升降机 |
车间设备 |
V.A.G 1344 |
|
 |
| 用于冲洗粘合车窗的拆卸工具包 |
车间设备 |
V.A.G 1474B |
|
 |
| 双筒胶枪 VAS 5237 |
车间设备 |
VAS 5237 |
|
 |
技术价值
| 位置 |
描述 |
类型 |
基本值 |
公差 1 |
公差 2 |
| 挡风玻璃到车顶 (W1) |
|
间隙尺寸 |
2.6 mm |
+/-0.5 mm |
|
 |
挡风玻璃到车顶 |
|
| 挡风玻璃到车顶 (W2) |
|
间隙尺寸 |
2.4 mm |
+1 mm |
|
|
挡风玻璃到车顶 |
|
页面顶部
准备工作
准备工作
| 1. |
拆下车内后视镜。 → 682719 拆卸和安装车内后视镜 –“拆卸”部分 |
| 2. |
在配有雨量传感器的车辆上 - 拆卸雨量传感器。 → 921219 拆卸和安装雨量传感器 -“拆卸”部分 |
| 3. |
在配有电话的车辆上 - 拆卸电话天线。 → 914719 拆卸和安装移动通信天线 -“拆卸”部分 |
| 4. |
在配有无线互联网访问设备的车辆上 - 拆卸 WiFi 天线。 → 912100 无线互联网访问设备或→ 912100 无线互联网访问设备 (LTE) |
| 5. |
拆下前通风饰板盖。 → 664419 拆卸和安装前通风饰板盖 –“拆卸”部分 |
| 6. |
拆下左右两侧的 A 柱装饰板。 → 705719 拆卸和安装 A 柱装饰板 -“拆卸”部分 |
| 7. |
拆卸遮阳板。 → 682319 拆卸和安装遮阳板 -“拆卸”部分 |
| 8. |
分离前部的车顶衬里。 → 708419 拆卸和安装车顶内衬 -“拆卸”部分 |
| 9. |
拆下挡风玻璃的模塑件。 → 666119 拆卸和安装挡风玻璃的模塑件 -“拆卸”部分 |
页面顶部
技术值
挡风玻璃间隙尺寸
→ 间隙尺寸: 2.6 mm+/-0.5 mm
|
挡风玻璃到车顶 |
→ 间隙尺寸: 2.4 mm+1 mm
|
挡风玻璃到车顶 |
页面顶部
工具和材料
工具和材料
拆卸和安装涂有 2 组分粘合胶的后窗时，需要下列工具和材料：
 |
| A |
- 双筒胶枪 VAS 5237 VAS 5237 |
| B |
- 吸盘升降机 V.A.G 1344 |
| C |
- 电动切割工具 V.A.G 1561B |
| D |
- 闪弧刀，U 型 639.031.130.22；请参见主功能组 8 中的零件目录 |
| H |
- 双组分车窗粘合胶 000.043.300.94，包含固定组分 H1-H8；请参见主功能组 8 的“零件目录” |
| H1 |
- 清洗溶剂 |
| H2 |
- 底漆 |
| H3 |
- 活化剂 |
| H4 |
- 擦洗 |
| H5 |
- 套管，部件 A |
| H6 |
- 套管，部件 B |
| H7 |
- 混合喷嘴 |
| H8 |
- 处理喷嘴 |
|
 |
| A |
- 用于冲洗粘合车窗的拆卸工具包 V.A.G 1474B ，包括配套部件 A1-A9。 |
| B |
- 切削螺纹；请参见主功能组 8 的“零件目录” |
| A1 |
- 导轨 |
| A2 |
- 切割工具（金属丝保持架） |
| A3 |
- 缠绕设备 |
| A4 |
- 锥子 |
| A5 |
- 导轨 |
| A6 |
- 楔子 |
| A7 |
- 带有撑杆的导向辊 |
| A8 |
- 把手 |
| A9 |
- 方形切割用金属丝 |
|
页面顶部
拆卸挡风玻璃
拆卸挡风玻璃
 |
警告 |
车窗拆卸和安装错误
| → |
穿戴个人防护装备。 |
| → |
更换割刀时务必切断电源。 |
 |
信息 |
- 拆卸车窗的步骤在→ 6X00IN 拆卸车窗的概述信息中进行了描述。
 |
拆卸挡风玻璃 |
页面顶部
准备车窗开口以备安装
准备车窗开口以备安装
| 1.1. |
使用切割工具
-C-
和闪弧刀
-D-
清除车身上残留的粘合胶
-1-
时，请确保仅将表面的一层残留粘合胶留下
-2-
。 |
|
信息 |
- 表面残留的粘合胶会重新粘连。 保持切割面清洁没有任何油脂，不要用清洗溶剂清洗。
 |
清除粘合胶 |
| 2. |
清洁车身车窗开口中的漆面损坏和新堆积的漆面并上底漆。 |
| 2.1. |
用清洗溶剂
-H1-
清洁新涂漆部位和车身车窗开口不可见区域的面漆损坏并用底漆
-H2-
进行修补。 |
|
信息 |
- 清洁粘合表面后，必须经过至少 10 分钟的干燥时间后才可喷涂底漆！ 请务必确保车身上未残留任何清洗溶剂。
 |
清洁车窗开口并对粘合胶进行活化处理 |
页面顶部
准备挡风玻璃以备安装
准备挡风玻璃以备安装（仅限重新安装）
|
信息 |
- 如果先前风挡没有损坏或者拆卸风挡时没有损坏，可以重新安装拆下的风挡。
 |
清除粘合胶 |
| 1.1. |
安装刀具
-C-
和闪弧刀
-D-
，然后清除挡风玻璃上的粘合胶残留物，确保保留粘合胶的表面涂层。 |
|
信息 |
- 残留粘合胶会有助于新胶的粘连。 保持切割面清洁没有任何油脂，不要用清洗溶剂清洗。
| 2. |
检查底盘号周围的泡沫元件是否损坏，必要时请更换。 |
| 3.1. |
长时间闲置期间，在修剪的粘合胶残留上涂抹活化剂。 |
 |
涂抹活化剂 |
准备挡风玻璃以备安装（新挡风玻璃）
 |
清洁挡风玻璃并上底漆 |
|
信息 |
- 在清洗玻璃后应至少通风 10 分钟才能喷涂底漆！ 风挡上不能残留有任何清洗溶剂。
页面顶部
安装挡风玻璃
安装挡风玻璃
|
信息 |
- 如果先前风挡没有损坏或者拆卸风挡时没有损坏，可以重新安装拆下的风挡。
|
信息 |
 |
小心 |
请注意胶所规定的凝固时间，否则，有材料损坏的危险！ 为确保粘结连接足够牢固，必须遵守以下条件：
- 在达到凝固时间之前，切勿使用车辆。
- 凝固时间： 2 小时
- 温度： 至少 10°C
- 固定时间： 大约 1 小时
| 1. |
准备用于处理的双组分粘合胶。 → 6X00IN 使用保时捷双组分车窗粘合胶 |
|
信息 |
- 粘合胶的有效时间为
-15 分钟-
，这就意味着，必须在该时间内涂抹粘合材料并粘合部件。
- 为确保材料完全混合，处理之前，在纸板上涂抹一条 30 mm 长的新胶涂条。
|
信息 |
- 涂抹粘合胶时，务必确保粘合胶涂条在头尾两端各重叠 30 mm 左右。
 |
涂抹粘合胶 |
| 2.1. |
使用粘结枪
-A-
，沿基本涂层和底漆将双组分粘合胶涂抹到后窗上，以尺寸为
-X = 大约 15 mm-
的三角形状涂抹。 |
| 3.4. |
在车窗开口的侧面插入挡风玻璃，并将其降低（请不要按压侧面）。 |
| 3.5. |
相对于车顶调整挡风玻璃的间隙尺寸。 → 5X00IN41 间隙尺寸 |
| 3.6. |

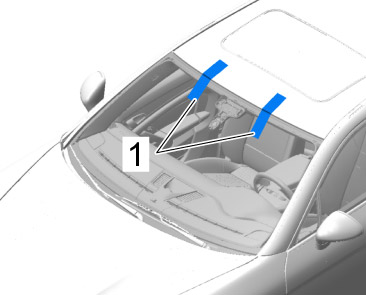

用胶带
-1-
固定挡风玻璃以防止其滑动。 |
 |
固定挡风玻璃 |
| 4. |
渗出的粘合胶必须立即清除，并使用清洗溶剂
-H1-
清洁受影响的可视区域。 |
 |
清除溢出的粘合胶残留物 |
页面顶部
后续工作
后续工作
| 1. |
固定前部的车顶衬里。 → 708419 拆卸和安装车顶内衬 -“安装”部分 |
| 2. |
安装遮阳板。 → 682319 拆卸和安装遮阳板 -“安装”部分 |
| 3. |
安装前通风饰板盖。 → 664419 拆卸和安装前通风饰板盖 -“安装”部分 |
| 4. |
在配有雨量传感器的车辆上 - 安装雨量传感器。 → 921219 拆卸和安装雨量传感器 -“安装”部分 |
| 5. |
在配有无线互联网访问设备的车辆上 - 安装 WiFi 天线。 → 912100 无线互联网访问设备或→ 912100 无线互联网访问设备 (LTE) |
| 6. |
在配有电话的车辆上 - 安装电话天线。 → 914719 拆卸和安装移动通信天线 -“安装”部分 |
| 7. |
在配有前摄像头的车辆上 - 校准前摄像头。 → 963825 对前摄像头进行编程 |
| 8. |
安装车内后视镜。 → 682719 拆卸和安装车内后视镜 -“安装”部分 |
| 9. |
安装左右两侧的 A 柱装饰板。 → 705719 拆卸和安装 A 柱饰板 -“安装”部分 |
| 10. |
安装挡风玻璃的模塑件。 → 666119 拆卸和安装挡风玻璃的模塑件 -“安装”部分 |
