WM 708419 拆卸和安装车顶衬里

- 准备工作
- 拆卸车顶衬里
- 安装车顶衬里
- 后续工作

技术价值

位置 描述 类型 基本值 公差 1 公差 2
后行李网罩的支架 项目 2 紧固扭矩 9 Nm (6.5 ftlb.)

固定后行李网罩支架的螺钉
侧面行李网罩的支架 项目 1 紧固扭矩 9 Nm (6.5 ftlb.)

松开两侧行李网罩处的支架

准备工作

拆卸和安装车顶衬里的预备工作

1. 拆下 A 柱装饰板。 → 705719 拆卸和安装 A 柱饰板
2. 拆下 B 柱饰板。 → 706719 拆卸和安装 B 柱饰板的上部
3. 松开 C 柱饰板。 → 706819 拆卸和安装 C 柱饰板
4. 拆下 D 柱饰板。 → 706919 拆卸和安装 D 柱饰板
5. 拆下车顶控制台。 → 708319 拆卸和安装车顶控制台
6. 拆卸遮阳板。 → 682319 拆卸和安装遮阳板
7. 拆下前拉手。 → 683519 拆卸和安装前拉手
8. 拆下后拉手。 → 683719 拆卸和安装后拉手
9. 拆下行李厢灯。 → 964019 拆卸和安装行李厢灯
10. 拆下前摄像头。 → 963819 拆卸和安装前摄像头
11. 拆下雨量传感器。 → 921219 拆卸和安装雨量传感器

页面顶部

拆卸车顶衬里

拆卸车顶内衬

信息

信息
确保天窗盖没有扣住。

信息

1. 旋开并取下车顶控制台下方车顶衬里的螺钉 -1- 。

分离前部的车顶衬里

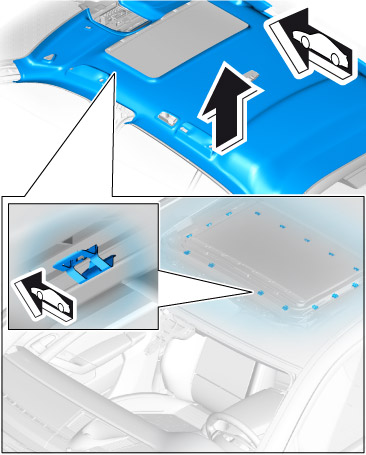

2. 松开滑动式天窗开口附近的固定卡子处的车顶内衬（仅在配有滑动式天窗的车辆上）。

松开滑动式天窗处的车顶内衬
2.1. 检查滑动天窗切口附近车顶衬里上的固定卡子是否变形，如有必要将其更换。
3. 拧开并拆下 D 柱处行李厢网罩支架上的螺钉 -2- 。

松开后行李网罩的支架
4. 拧开并拆下侧面行李厢网罩支架上的螺钉 -1- 。

松开两侧行李网罩处的支架
5. 松开车身后部固定卡子处的车顶衬里 -3- 。

分离后车顶饰板
6. 小心地将车顶衬里向下压并且松开支架 -2- 处的电线 -1- 。

松开电线
7. 折叠后排座椅靠背。
8. 将驾驶员和乘客座椅向前向下移到头。
9. 将驾驶员和乘客座椅靠背尽可能向后移。
10. 拆下车顶衬里需要三个人。
10.1. 第一个人的位置： 驾驶员侧
10.2. 第二个人的位置： 乘客侧
10.3. 第三个人的位置： 行李厢
11. 拆下车顶内衬。
11.1. 将乘客侧的车顶衬里 -1- 尽可能地降低 -A- 。
11.2. 将车顶衬里 -1- 穿过尾门中的切口 -B- 向后拉出。

拆卸车顶内衬

页面顶部

安装车顶衬里

安装车顶衬里

信息
确保天窗盖没有扣住。

1. 导入车顶衬里 -1- 。
1.1. 穿过后盖中的切口 -B- 将车顶衬里滑入车辆。
1.2. 将乘客侧的车顶衬里 -1- 尽可能地降低 -A- 。

安装车顶衬里
2. 小心地将车顶衬里向下压并且将电线 -1- 卡入支架 -2- 。

卡入电线
3. 将车顶衬里放置在车顶上，然后通过按压卡子卡入后部的固定卡子 -3- 。

卡入后车顶饰板

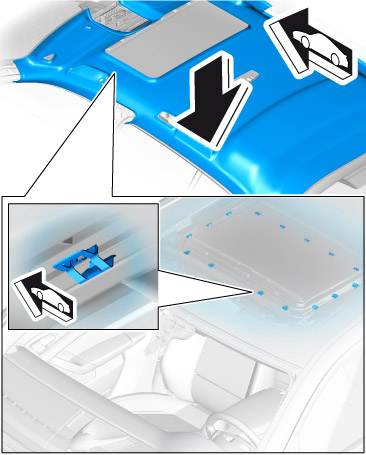

4. 检查滑动天窗切口附近车顶衬里上的固定卡子是否变形，如有必要将其更换。
5. 使用固定卡子将车顶内衬卡入到滑动式天窗开口附近（仅在配有滑动式天窗的车辆上）。

卡入天窗处的车顶衬里
6. 拧入两侧行李网罩的支架上的螺钉 -1- 并且拧紧至 紧固扭矩 9 Nm (6.5 ftlb.) 。

松开两侧行李网罩处的支架
7. 拧入后行李厢的行李网罩的支架上的螺钉 -2- 并且拧紧至 紧固扭矩 9 Nm (6.5 ftlb.) 。

固定后行李网罩的支架
8. 拧入车顶控制台下的车顶衬里的螺钉 -1- 。

固定前车顶饰板

页面顶部

后续工作

拆卸和安装车顶衬里的后续工作

1. 安装雨量传感器。 → 921219 拆卸和安装雨量传感器
2. 安装前摄像头。 → 963819 拆卸和安装前摄像头
3. 安装 A 柱饰板。 → 705719 拆卸和安装 A 柱饰板
4. 安装 B 柱饰板。 → 706719 拆卸和安装 B 柱饰板的上部
5. 固定 C 柱饰板。 → 706819 拆卸和安装 C 柱饰板
6. 安装 D 柱饰板。 → 706919 拆卸和安装 D 柱饰板
7. 安装车顶控制台。 → 708319 拆卸和安装车顶控制台
8. 安装遮阳板。 → 682319 拆卸和安装遮阳板
9. 安装前把手。 → 683519 拆卸和安装前拉手
10. 安装后拉手。 → 683719 拆卸和安装后拉手
11. 安装行李厢灯。 → 964019 拆卸和安装行李厢灯
