WM 708319 拆卸和安装车顶控制台

- 拆卸车顶控制台

- 安装车顶控制台

拆卸车顶控制台

拆下车顶控制台

注意

电压峰值

有损坏电气负载或控制单元的危险

→	先关闭点火开关并拔下遥控器，然后再断开或移除电气负载。

信息

务必遵守静电放电敏感部件的操作规定！

执行装配工作时，务必穿戴经批准的工作服和工作鞋。

只有在即将安装之前才能从 ESD（静电放电）保护包装中拆卸新零件。

不要触摸电气针脚和插头触点。

1.	关闭点火开关，然后拔下遥控器（手持式发射器）。

2.

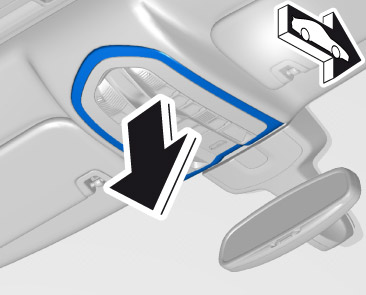

松开车顶衬里饰件。

爱扳手

松开饰件

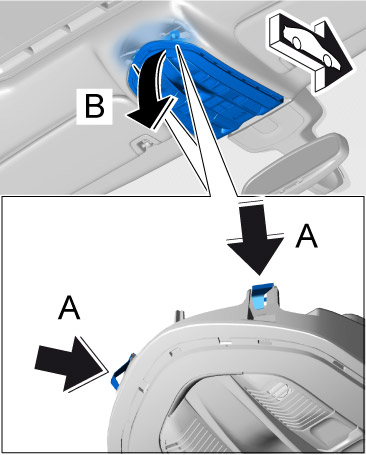

3.	松开两侧切口处的车顶内衬 -A- 并向下旋转 -B- 。

爱扳手

松开车顶衬里

4.	将车顶衬里向后部抬出。

爱扳手

抬出车顶衬里

5.

断开线束。

爱扳手

断开线束

5.1.	松开插头 -a- 并将其断开 -B- 。

5.2.	松开线束的紧固卡子 -C- 。

页面顶部

安装车顶控制台

安装车顶控制台

1.

固定线束。

爱扳手

固定线束

1.1.	连接插头 -A- ，直至其牢固接合。

1.2.	卡入线束 -B- 。

2.	接合两个固定销处的车顶衬里。

爱扳手

接合车顶衬里

3.	向内旋转车顶衬里并将其卡入位。

爱扳手

卡入车顶衬里

4.

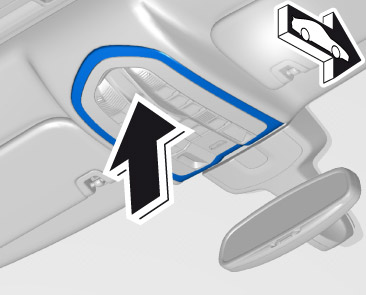

卡入车顶衬里饰件。
