WM 707319 拆卸和安装后门板

- 准备工作
- 拆卸后门板
- 安装后门板
- 后续工作

技术价值

位置 描述 类型 基本值 公差 1 公差 2
门板的紧固螺钉 项目 2 紧固扭矩 4.5 Nm (3.25 ftlb.)

松开门板
门板的紧固螺钉，底部 项目 3 紧固扭矩 2 Nm (1.5 ftlb.)

松开门板

页面顶部

准备工作

准备工作

信息
仅适用于带“后侧车窗电动遮阳卷帘”的车辆

1. 拆下后门板饰条。 → 706019 拆卸和安装后门板饰条 -“拆卸”部分
2. 拆下后把手。 → 706319 拆卸和安装后把手 -“拆卸”部分

页面顶部

拆卸后门板

拆卸后门板

1. 拉动开门装置，然后使用塑料楔片松开开门装置上的护盖 -1- 。

松开开门装置的护盖
2. 拧开并拆下车门板的紧固螺钉 -2 和 3- 。

松开门板
3. 沿车门板的四周松开车门板，然后将其底部向外旋转。
小心
松开时需要施加很大力的部件
→ 请佩带护目镜。
→ 确保所有部件均有足够的间隙。
→ 小心附近的人员。

信息

4. 在带遮阳卷帘的车辆上。
4.1. 将遮阳卷帘上移。
4.2. 将遮阳卷帘 -1- 上移时，拉动遮阳卷帘，使其稍稍远离车窗。

稍稍拉开遮阳卷帘
4.3. 将推杆 -2- 从上部遮阳卷帘托架 -1- 中拉出。

拆卸遮阳卷帘的推杆
4.4. 在没有推杆的情况下，让遮阳卷帘卷入车窗槽内的壳体中。
4.5. 将推杆 -2- 从车窗槽的托架中拉出。

拆卸遮阳卷帘的推杆
5. 向内旋转饰板，松开电气插头 -a- ，然后将其从车门控制单元上断开。

断开车门控制单元的电气插头。
6. 断开后车门中高音音箱的电气插头。

断开高音音箱的电气插头
7. 分离开门装置的电缆。

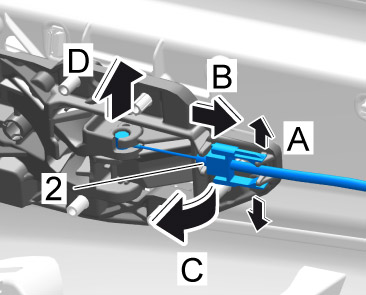

拆卸开门装置的电缆
7.1. 向外展开锁止凸耳 -A- 。
7.2. 拆下电缆，方法是将其向后从导向装置 -2- 中拉出 ( -B- )。
7.3. 按箭头方向 -C- 转动电缆，直至前部的驱动装置不受阻碍为止。
7.4. 从开门装置 -D- 中拆下驱动装置。
8. 拆下门板。

页面顶部

安装后门板

安装后门板

1. 按照与拆卸时相反的顺序安装后门板。
信息
仅适用于带“后侧车窗电动遮阳卷帘”的车辆

2. 在配备遮阳卷帘的车辆上
2.1. 手动打开遮阳卷帘罩，以便触及导管托架。
2.2. 按照与拆卸时相反的顺序，执行安装遮阳卷帘的其余步骤。
2.3. 在安装后，检查遮阳卷帘的功能。
3. 将门板顶部的紧固螺钉拧紧至 紧固扭矩 4.5 Nm (3.25 ftlb.) 。
4. 将门板底部的紧固螺钉拧紧至 紧固扭矩 2 Nm (1.5 ftlb.) 。

页面顶部

后续工作

后续工作

1. 安装后把手。 → 706319 拆卸和安装后把手 -“安装”部分
2. 安装后门板饰条。 → 706019 拆卸和安装后门板饰条 -“安装”部分
