WM 741919 拆卸和安装前排靠背罩

- 工具和材料

- 准备工作

- 拆卸前排靠背罩

- 安装前排靠背罩

- 后续工作

工具

名称	类型	编号

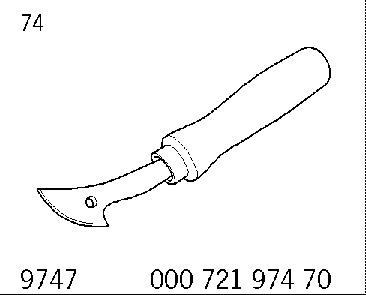

淬断铁	专用工具	9747
滚花铁	专用工具	9747/1
骨质研磨器	专用工具	9747/2
座垫卡钳	商用工具	Nr.130
热风枪		V.A.G 1416

页面顶部

工具和材料

项目	名称	说明
-2-	座垫卡钳
-a-	座垫夹

页面顶部

准备工作

1.	拆下座椅头枕。 → 728019 拆卸和安装头枕

2.	拆下前排座椅。 → 720119 拆卸和安装前排座椅

3.	拆下前排座椅饰板（不带座椅下方的储物格）。 → 721619 拆卸和安装前排座椅饰板

4.	拆下靠背罩。 → 722619 拆卸和安装靠背罩

页面顶部

拆卸前排靠背罩

信息

有些维修图只显示了车辆的一侧或者类似部件。

当然，对车辆的另一侧也必须执行一些步骤。

1.	从靠背罩切口周围分离靠背罩 -箭头- 。

2.	拔出塑料铆钉 -1- 。

从靠背罩切口分离靠背罩

3.	分离左右两侧盖罩的束带 -1- 。

4.	通过向下拉动松开后排座椅罩 -2- 。

5.	松开 ISOFIX 卡子 -4- 的紧固螺钉 -3- 。

松开束带

6.	在靠背和座椅之间向前拉动靠背罩底部 -A- 。

松开靠背罩

7.	松开用于座椅加热的电气插头（如已安装） -1- ( -a- )，并将其断开 -A- 。

断开用于座椅加热的接头

8.	切断系带并将座椅加热电线束导出。

9.	在座椅和靠背之间将衬垫拉出 -A- 。

拆卸衬垫

10.	小心地在头枕导向装置处将罩盖顶部导出。

11.	小心地提起衬垫和靠背罩，然后将其拆下 -B- 。

页面顶部

安装前排靠背罩

信息

从中间部分开始，将罩固定于衬垫。

按照以下顺序操作：中间、顶部/底部、左侧/右侧。

信息

在拆卸过程中，座椅骨架上的固定卡子将遭受无法修复的损坏。在安装过程中，必须更换膨胀铆钉和固定卡子，且不得重复使用旧的膨胀铆钉和固定卡子。

1.	将靠背罩和衬垫拉到上部和侧垫上 -A- 。

2.	在座椅表面和靠背之间将靠背罩和衬垫往回拉 -B- 。

3.	小心地在头枕导向装置处将罩盖顶部导入。

将靠背罩固定到衬垫上

4.	插入用于座椅加热的电气插头（如已安装） -1- ( -A- )，直到插头牢固接合。

5.	导入加热座椅线束，并用系带将其固定。

插入用于座椅加热的接头

6.	安装塑料铆钉 -1- 。

将靠背罩接合到靠背罩切口中

7.	从周围将靠背罩接合到靠背罩切口中 -箭头- 。

8.	接合左右两侧盖罩的束带 -1- 。

9.	卡入后排座椅罩 -2- 。

10.	拧紧 ISOFIX 卡子 -4- 的紧固螺钉 -3- 。

固定束带

页面顶部

后续工作

消除座椅罩（真皮）上的褶皱

注意

加热过度时可能导致罩损坏。

罩上的褶皱

→	如果出现褶皱，则只允许用热风枪短时间局部加温。
→	热空气温度必须始终为 50 °C。

1.	如果出现褶皱，请用热风枪对罩受影响的区域进行局部加热，并用专用工具将罩弄平。

淬断铁

滚花铁

骨质研磨器

热风枪

后续工作

1.	安装座椅头枕。 → 728019 拆卸和安装头枕

2.	安装靠背罩。 → 722619 拆卸和安装靠背罩

3.	安装前排座椅饰板。 → 721619 拆卸和安装前排座椅饰板
