位置 描述 类型 基本值 公差 1 公差 2
遮阳卷帘的紧固螺钉 项目 2、5 紧固扭矩 3 Nm (2 ftlb.)

拆卸导向装置
车顶总成的紧固螺钉 遵照指定的紧固顺序 紧固扭矩 8 Nm (6 ftlb.)

放置车顶总成
控制台的紧固螺钉 项目 1 紧固扭矩 8 Nm (6 ftlb.)

拆卸支架
车顶总成到车身 项目 4 直径 8 mm (6 ftlb.)

放置车顶总成
全景式天窗上前板的紧固螺钉 项目 2 紧固扭矩 7 Nm (5 ftlb.)

拆卸前板
全景式天窗上后板的紧固螺钉 项目 2 紧固扭矩 7 Nm (5 ftlb.)

拆卸后面板
天窗电机的紧固螺钉 项目 3 紧固扭矩 3 Nm (2 ftlb.)

拆卸天窗电机
车顶总成后部的紧固螺钉 项目 2 紧固扭矩 2 Nm (1.5 ftlb.)

安装后部
滑动式天窗面板的紧固螺钉 项目 2、3 紧固扭矩 4.5 Nm (3.5 ftlb.)

松开滑动式天窗面板
滑动式车顶到车身 项目 2、3 直径 12 mm

安装冲子
前部滑动式车顶的紧固螺钉 项目 2 紧固扭矩 8 Nm (6 ftlb.)

松开前部滑动式车顶支撑
侧面滑动式车顶的紧固螺钉 遵照指定的紧固顺序 紧固扭矩 8 Nm (6 ftlb.)

松开侧面滑动式车顶支撑
遮阳卷帘电机的紧固螺钉 项目 3 紧固扭矩 3 Nm (2 ftlb.)

拆卸电机
前裙板到下部横梁 螺钉，M6 x 11 紧固扭矩 8 Nm (6 ftlb.)
前裙板到前束带中心 螺钉，M6 x 11 紧固扭矩 8 Nm (6 ftlb.)
前裙板到前束带侧部 自攻螺钉，? 5 x 11 紧固扭矩 2.5 Nm (2 ftlb.)
前裙板到翼子板 自攻螺钉，? 5 x 11 紧固扭矩 2.5 Nm (2 ftlb.)
前轮罩内衬到前扰流板 自攻螺钉，? 5 x 11 紧固扭矩 2 Nm (1.5 ftlb.)
前扰流板到前裙板 自攻螺钉，? 5 x 11 紧固扭矩 2 Nm (1.5 ftlb.)
前扰流板断面到前扰流板 自攻螺钉，? 5 x 11 紧固扭矩 2 Nm (1.5 ftlb.)
前侧部束带到翼子板 自攻螺钉，? 5 x 11 紧固扭矩 3 Nm (2 ftlb.)
前中心束带到锁紧支架 螺钉，M6 x 20 紧固扭矩 8 Nm (6 ftlb.)
牌照架到前裙板 孔径 直径 8 mm
侧束带的紧固螺钉 项目 1 紧固扭矩 3 Nm (2 ftlb.)

拆卸侧束带
上部束带的紧固螺母 项目 2 紧固扭矩 3 Nm (2 ftlb.)

拆卸上部束带
下部束带的紧固螺母 项目 3 紧固扭矩 6 Nm (4.5 ftlb.)

拆卸下部束带
后保险杠的紧固螺钉   紧固扭矩 80 Nm (59 ftlb.) +/-2 Nm (+/-1.5 ftlb.)
底部后裙板的紧固螺钉   紧固扭矩 3.5 Nm (2.5 ftlb.)

松开底部的后裙板
侧后裙板的紧固螺钉   紧固扭矩 3 Nm (2 ftlb.)

从两侧松开后裙板
导销的紧固螺钉   紧固扭矩 10 Nm (7.5 ftlb.)

拆卸导销
顶部后裙板的紧固螺钉   紧固扭矩 3 Nm (2 ftlb.)

松开顶部的后裙板
车身上的门槛板护面 螺母，M6 紧固扭矩 6 Nm
车身上的门槛板护面 翼子板支柱上的一个 M6 螺母 紧固扭矩 4 Nm

拆卸门槛板护面
螺母，前部 项目 1 和 2 紧固扭矩 10 Nm (7.5 ftlb.)

螺母
螺母，后部 项目 1 和 2 紧固扭矩 10 Nm (7.5 ftlb.)

螺母
拖车钩到车身   紧固扭矩 120 Nm (89 ftlb.)

拆卸拖车钩
拖车钩电机到托架 项目 1 紧固扭矩 5.5 Nm (4 ftlb.)

托架上的拖车钩电机
拖车钩电机的紧固螺钉 项目 1 紧固扭矩 55 Nm (41 ftlb.)

拖车钩电机的紧固螺钉
选档杆支架的紧固螺钉 项目 2 紧固扭矩 10 Nm (7.5 ftlb.)

选档杆支架的螺钉
中控台的紧固螺钉 项目 2 紧固扭矩 8 Nm (6 ftlb.)

中控台螺钉
拉手的紧固螺钉   紧固扭矩 5.5 Nm (4 ftlb.)

固定拉手
手套箱紧固螺钉 项目 1 紧固扭矩 1.5 Nm (1 ftlb.)

松开手套箱支座
用于前置安全气囊传感器的紧固螺钉 M6 x 25 紧固扭矩 9 Nm (6.5 ftlb.)
用于将安全气囊传感器固定在内侧后轮轮眉中的紧固螺钉   紧固扭矩 9 Nm (6.5 ftlb.)
触发单元的紧固螺母 -1- 紧固扭矩 9 Nm (6.5 ftlb.) +10 % -15 %
将乘客侧安全气囊单元固定到固定框架的紧固螺钉 -项目 1- 紧固扭矩 8 Nm (6 ftlb.)
将乘客侧安全气囊单元固定到仪表板的紧固螺钉 -项目 2- 紧固扭矩 8 Nm (6 ftlb.)
膝部安全气囊到仪表板下方的饰板 1 紧固扭矩 4 Nm (3 ftlb.)
膝部安全气囊到支柱 1 紧固扭矩 15 Nm (11 ftlb.)
接地电缆到膝部安全气囊支架 螺母，M6 紧固扭矩 8 Nm (6 ftlb.)
后排座椅安全带的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

安全带的紧固螺钉
将安全带扣固定到前排座椅的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

安装安全带扣
侧饰板 2/3 的紧固螺钉 项目 1 紧固扭矩 3.5 Nm (2.5 ftlb.)

2/3 分开折叠式座椅上的右饰板
左后座椅安全带扣的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)
中央座椅安全带扣的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

中央座椅安全带扣
右后座椅安全带扣的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

右后座椅安全带扣
将调整装置固定到 B 柱的紧固螺钉   紧固扭矩 20 Nm (15 ftlb.)

拆卸调整装置
安全带凸耳的紧固螺钉 项目 1 紧固扭矩 50 Nm (37 ftlb.)

腰带导向盖
将安全带导向装置固定到 B 柱的紧固螺钉 项目 2 紧固扭矩 4.5 Nm (3.25 ftlb.)

拆卸安全带导向装置
上部安全带预紧器卡扣的紧固螺钉 项目 3 紧固扭矩 4.5 Nm (3.25 ftlb.)

拆卸安全带预紧器
下部安全带预紧器的紧固螺钉 项目 2 紧固扭矩 50 Nm (37 ftlb.)

安装安全带预紧器
安全带孔眼的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

分离调整装置处的安全带
下部中央三点式安全带的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

拆卸安全带
中央三点式安全带的安全带预紧器的紧固螺母 项目 2 紧固扭矩 50 Nm (37 ftlb.)
将后排安全带预紧器固定到车身壳体的紧固螺钉 项目 1 紧固扭矩 50 Nm (37 ftlb.)

松开安全带卷收器

技术值 -60- 遮阳卷帘

位置 描述 类型 基本值 公差 1 公差 2
遮阳卷帘的紧固螺钉 项目 2、5 紧固扭矩 3 Nm (2 ftlb.)

拆卸导向装置

技术值 -60- 车顶总成

位置 描述 类型 基本值 公差 1 公差 2
车顶总成的紧固螺钉 遵照指定的紧固顺序 紧固扭矩 8 Nm (6 ftlb.)

放置车顶总成
控制台的紧固螺钉 项目 1 紧固扭矩 8 Nm (6 ftlb.)

拆卸支架
车顶总成到车身 项目 4 直径 8 mm (6 ftlb.)

放置车顶总成
全景式天窗上前板的紧固螺钉 项目 2 紧固扭矩 7 Nm (5 ftlb.)

拆卸前板
全景式天窗上后板的紧固螺钉 项目 2 紧固扭矩 7 Nm (5 ftlb.)

拆卸后面板
天窗电机的紧固螺钉 项目 3 紧固扭矩 3 Nm (2 ftlb.)

拆卸天窗电机
车顶总成后部的紧固螺钉 项目 2 紧固扭矩 2 Nm (1.5 ftlb.)

安装后部
滑动式天窗面板的紧固螺钉 项目 2、3 紧固扭矩 4.5 Nm (3.5 ftlb.)

松开滑动式天窗面板

技术值 -60- 滑动式车顶

位置 描述 类型 基本值 公差 1 公差 2
滑动式车顶到车身 项目 2、3 直径 12 mm

安装冲子
前部滑动式车顶的紧固螺钉 项目 2 紧固扭矩 8 Nm (6 ftlb.)

松开前部滑动式车顶支撑
侧面滑动式车顶的紧固螺钉 遵照指定的紧固顺序 紧固扭矩 8 Nm (6 ftlb.)

松开侧面滑动式车顶支撑

技术值 -60- 遮阳卷帘电机

位置 描述 类型 基本值 公差 1 公差 2
遮阳卷帘电机的紧固螺钉 项目 3 紧固扭矩 3 Nm (2 ftlb.)

拆卸电机

技术值 -63- 前裙板

位置 描述 类型 基本值 公差 1 公差 2
前裙板到下部横梁 螺钉，M6 x 11 紧固扭矩 8 Nm (6 ftlb.)
前裙板到前束带中心 螺钉，M6 x 11 紧固扭矩 8 Nm (6 ftlb.)
前裙板到前束带侧部 自攻螺钉，? 5 x 11 紧固扭矩 2.5 Nm (2 ftlb.)
前裙板到翼子板 自攻螺钉，? 5 x 11 紧固扭矩 2.5 Nm (2 ftlb.)
前轮罩内衬到前扰流板 自攻螺钉，? 5 x 11 紧固扭矩 2 Nm (1.5 ftlb.)
前扰流板到前裙板 自攻螺钉，? 5 x 11 紧固扭矩 2 Nm (1.5 ftlb.)
前扰流板断面到前扰流板 自攻螺钉，? 5 x 11 紧固扭矩 2 Nm (1.5 ftlb.)
前侧部束带到翼子板 自攻螺钉，? 5 x 11 紧固扭矩 3 Nm (2 ftlb.)
前中心束带到锁紧支架 螺钉，M6 x 20 紧固扭矩 8 Nm (6 ftlb.)
牌照架到前裙板 孔径 直径 8 mm

技术值 -63- 后裙板

位置 描述 类型 基本值 公差 1 公差 2
侧束带的紧固螺钉 项目 1 紧固扭矩 3 Nm (2 ftlb.)

拆卸侧束带
上部束带的紧固螺母 项目 2 紧固扭矩 3 Nm (2 ftlb.)

拆卸上部束带
下部束带的紧固螺母 项目 3 紧固扭矩 6 Nm (4.5 ftlb.)

拆卸下部束带
后保险杠的紧固螺钉   紧固扭矩 80 Nm (59 ftlb.) +/-2 Nm (+/-1.5 ftlb.)

拆卸保险杠
位置 描述 类型 基本值 公差 1 公差 2
底部后裙板的紧固螺钉   紧固扭矩 3.5 Nm (2.5 ftlb.)

松开底部的后裙板
侧后裙板的紧固螺钉   紧固扭矩 3 Nm (2 ftlb.)

从两侧松开后裙板
导销的紧固螺钉   紧固扭矩 10 Nm (7.5 ftlb.)

拆卸导销
顶部后裙板的紧固螺钉   紧固扭矩 3 Nm (2 ftlb.)

松开顶部的后裙板

技术值 -66- 外部设备

位置 描述 类型 基本值 公差 1 公差 2
车身上的门槛板护面 螺母，M6 紧固扭矩 6 Nm
车身上的门槛板护面 翼子板支柱上的一个 M6 螺母 紧固扭矩 4 Nm

拆卸门槛板护面

车顶行李轨

位置 描述 类型 基本值 公差 1 公差 2
螺母，前部 项目 1 和 2 紧固扭矩 10 Nm (7.5 ftlb.)

螺母
螺母，后部 项目 1 和 2 紧固扭矩 10 Nm (7.5 ftlb.)

螺母

页面顶部

技术值 -66- 后保险杠

技术值 - 后保险杠

位置 描述 类型 基本值 公差 1 公差 2
拖车钩到车身   紧固扭矩 120 Nm (89 ftlb.)

拆卸拖车钩
拖车钩电机到托架 项目 1 紧固扭矩 5.5 Nm (4 ftlb.)

托架上的拖车钩电机
拖车钩电机的紧固螺钉 项目 1 紧固扭矩 55 Nm (41 ftlb.)

拖车钩电机的紧固螺钉

页面顶部

技术值 -64- 车窗玻璃

技术值 -68- 中控台

位置 描述 类型 基本值 公差 1 公差 2
选档杆支架的紧固螺钉 项目 2 紧固扭矩 10 Nm (7.5 ftlb.)

选档杆支架的螺钉
中控台的紧固螺钉 项目 2 紧固扭矩 8 Nm (6 ftlb.)

中控台螺钉

页面顶部

技术值 -68- 拉手

把手

位置 描述 类型 基本值 公差 1 公差 2

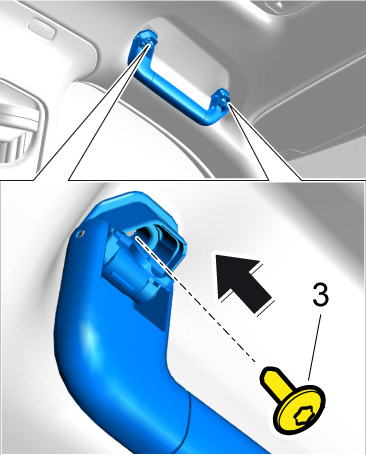

拉手的紧固螺钉   紧固扭矩 5.5 Nm (4 ftlb.)

固定拉手

页面顶部

技术值 -68- 手套箱

手套箱

位置 描述 类型 基本值 公差 1 公差 2
手套箱紧固螺钉 项目 1 紧固扭矩 1.5 Nm (1 ftlb.)

松开手套箱支座

页面顶部

技术值 -69- 乘员保护

前置安全气囊传感器

位置 描述 类型 基本值 公差 1 公差 2
用于前置安全气囊传感器的紧固螺钉 M6 x 25 紧固扭矩 9 Nm (6.5 ftlb.)

内侧后轮轮眉中的安全气囊传感器

位置 描述 类型 基本值 公差 1 公差 2
用于将安全气囊传感器固定在内侧后轮轮眉中的紧固螺钉   紧固扭矩 9 Nm (6.5 ftlb.)

气囊触发单元

位置 描述 类型 基本值 公差 1 公差 2
触发单元的紧固螺母 -1- 紧固扭矩 9 Nm (6.5 ftlb.) +10 % -15 %

安装安全气囊触发单元

乘客侧安全气囊单元

位置 描述 类型 基本值 公差 1 公差 2
将乘客侧安全气囊单元固定到固定框架的紧固螺钉 -项目 1- 紧固扭矩 8 Nm (6 ftlb.)

固定乘客安全气囊单元
位置 描述 类型 基本值 公差 1 公差 2
将乘客侧安全气囊单元固定到仪表板的紧固螺钉 -项目 2- 紧固扭矩 8 Nm (6 ftlb.)

拧紧安全气囊单元的紧固螺钉

驾驶员侧膝部安全气囊

位置 描述 类型 基本值 公差 1 公差 2
膝部安全气囊到仪表板下方的饰板 1 紧固扭矩 4 Nm (3 ftlb.)

上部紧固螺钉
位置 描述 类型 基本值 公差 1 公差 2
膝部安全气囊到支柱 1 紧固扭矩 15 Nm (11 ftlb.)

将膝部安全气囊固定到支柱的紧固螺钉
位置 描述 类型 基本值 公差 1 公差 2
接地电缆到膝部安全气囊支架 螺母，M6 紧固扭矩 8 Nm (6 ftlb.)

固定托架上的接地电缆

页面顶部

技术值 -69- 安全带/安全带扣

安全带扣

位置 描述 类型 基本值 公差 1 公差 2
后排座椅安全带的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

安全带的紧固螺钉
将安全带扣固定到前排座椅的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

安装安全带扣
侧饰板 2/3 的紧固螺钉 项目 1 紧固扭矩 3.5 Nm (2.5 ftlb.)

2/3 分开折叠式座椅上的右饰板
左后座椅安全带扣的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

后排左侧安全带扣
位置 描述 类型 基本值 公差 1 公差 2
中央座椅安全带扣的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

中央座椅安全带扣
右后座椅安全带扣的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

右后座椅安全带扣
将调整装置固定到 B 柱的紧固螺钉   紧固扭矩 20 Nm (15 ftlb.)

拆卸调整装置

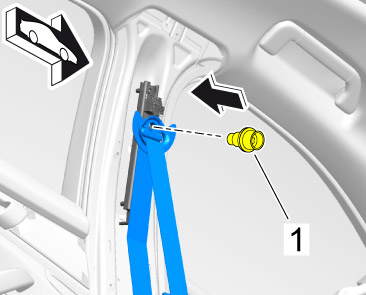

安全带凸耳的紧固螺钉 项目 1 紧固扭矩 50 Nm (37 ftlb.)

腰带导向盖
将安全带导向装置固定到 B 柱的紧固螺钉 项目 2 紧固扭矩 4.5 Nm (3.25 ftlb.)

拆卸安全带导向装置
上部安全带预紧器卡扣的紧固螺钉 项目 3 紧固扭矩 4.5 Nm (3.25 ftlb.)

拆卸安全带预紧器
下部安全带预紧器的紧固螺钉 项目 2 紧固扭矩 50 Nm (37 ftlb.)

安装安全带预紧器
安全带孔眼的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

分离调整装置处的安全带
下部中央三点式安全带的紧固螺钉   紧固扭矩 50 Nm (37 ftlb.)

拆卸安全带
中央三点式安全带的安全带预紧器的紧固螺母 项目 2 紧固扭矩 50 Nm (37 ftlb.)

中央三点式安全带的安全带卷收器
位置 描述 类型 基本值 公差 1 公差 2
将后排安全带预紧器固定到车身壳体的紧固螺钉 项目 1 紧固扭矩 50 Nm (37 ftlb.)

松开安全带卷收器
