WM 882355 更换热交换器

- 信息

- 准备工作

- 拆卸热交换器

- 安装热交换器

- 后续工作

工具

名称	类型	编号	描述

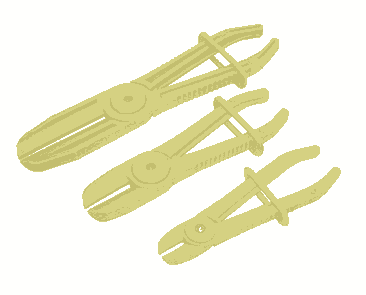

软管卡箍钳	商用工具	Nr.192

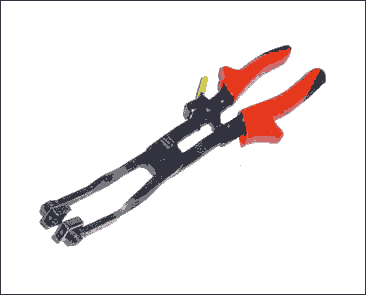

装配钳	商用工具	Nr.72 Pos.1

技术价值

位置	描述	类型	基本值	公差 1	公差 2
将辅助空调固定到车身的紧固螺钉	2	紧固扭矩	9 Nm (6.5 ftlb.)
将伺服电机固定到热交换器的紧固螺钉		紧固扭矩	1.2 Nm (0.7 ftlb.)

页面顶部

信息

热交换器的安装位置

热交换器的安装位置

页面顶部

准备工作

热交换器的准备工作

1.	排空冷却液。 → 193817 排空和加注冷却液（包括排气）-“排空和加注”部分

2.	拆下行李厢盖的中部和左侧围板。 → 700619 拆卸和安装行李厢饰板（行李厢盖）-“拆卸”部分。

3.	拆下后行李厢的左侧饰板。 → 700319 拆卸和安装后行李厢的侧饰板 -“拆卸”部分

页面顶部

拆卸热交换器

注意

由于冷却液溢出，有打滑的危险

溢出的冷却液将导致车间地板湿滑，可能会导致人员滑倒。

→	用一个尺寸合适的集油盘收集溢出的冷却液。

信息

确保冷却液不会污染乘客舱。

用防护罩保护座椅和地毯。

1.	断开辅助空调上方的电气插头 -1- 。

断开辅助空调的连接

2.	小心地松开辅助空调上导风口的锁止凸耳 -3- 。

松开导风口的锁止凸耳

3.	提起辅助空调 -1- 并且拔下排水软管 -2- 。

拔下排水软管

4.	小心地向右倾斜辅助空调，并请注意挠性冷却液软管。

5.	夹紧冷却液软管 -1- （使用软管卡箍钳）。

断开辅助空调上的冷却液软管

注意

小心烫伤

冷却液可能会非常热。
冷却液可能存在压力。

→	仅在冷却系统冷却后拆卸加热器。
→	打开储液罐上的锁销时请小心，确保冷却系统降压。

6.	断开热交换器处的冷却液软管。

6.1.	使用装配钳松开热交换器上的弹簧卡箍 -1- ，然后断开冷却液软管。

7.	断开伺服电机 -1- 处的电气插头 -3- ，然后将线束 -4- 移至热交换器上方。

拆卸附加空调上的伺服电机

8.	松开伺服电机 -1- 上的上部紧固螺钉 -2- 。

拆卸附加空调上的伺服电机

9.	松开热交换器盖 -1- 上的紧固螺钉 -2- ，然后拆下盖。

拆下热交换器盖

10.

拆下热交换器。

页面顶部

安装热交换器

信息

重新安装辅助空调之前，务必检查以下要点：

检查排水软管是否有裂纹、变形和其他损坏。

使用冷冻机油润湿制冷剂管路的 O 形环。

信息

确保在安装时不要损坏热交换器的泡沫密封件。

检查热交换器在暖风/新鲜空气单元中是否正确入位。

1.	按照与拆卸相反的顺序安装热交换器。

2.	把用于将伺服电机固定到辅助空调上的紧固螺钉拧紧到规定的紧固扭矩。紧固扭矩 1.2 Nm (0.7 ftlb.)

3.	把用于将辅助空调固定到车身上的紧固螺钉拧紧到规定的紧固扭矩。紧固扭矩 9 Nm (6.5 ftlb.)

页面顶部

后续工作

热交换器的后续工作

1.	安装后行李厢的左侧饰板。 → 700319 拆卸和安装后行李厢的侧饰板 -“安装”部分

2.	安装行李厢盖的中部和左侧围板。 → 700619 拆卸和安装行李厢饰板（行李厢盖）-“安装”部分

3.	加注冷却液。 → 193817 排空和加注冷却液（包括排气）-“排空和加注”部分
