WM 485319 拆卸和安装转向机壳上的防尘套

- 准备工作

- 拆卸和安装转向机壳体的防尘套（接头防尘套）

- 后续工作

工具

名称	类型	编号	描述

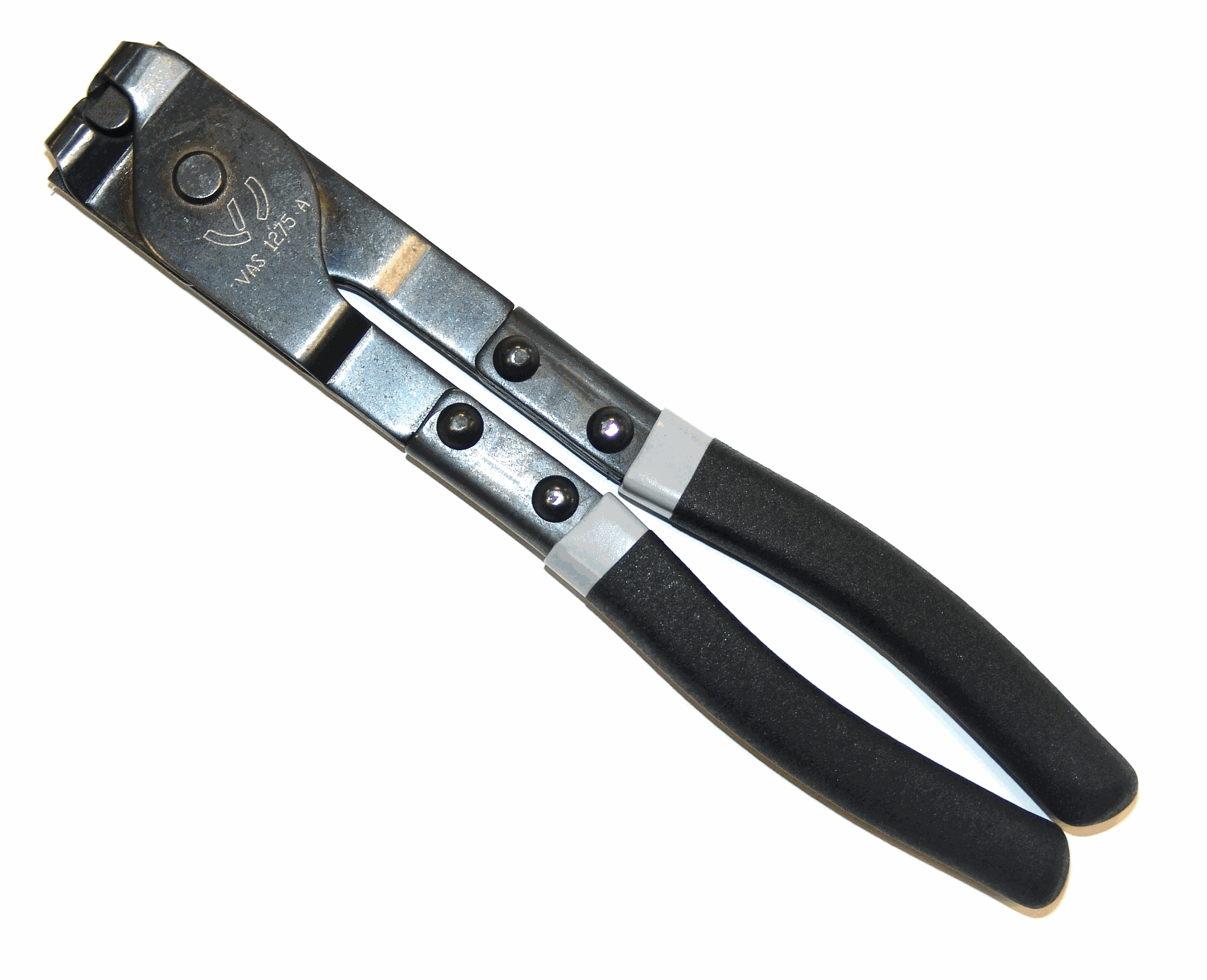

软管卡钳	车间设备	V.A.G 1275A

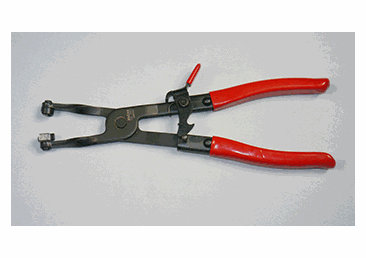

弹簧卡箍钳	车间设备	VAS 6890

技术价值

位置	描述	类型	基本值	公差 1	公差 2
编号 8：隔热板到转向机	M6 x 16 螺纹	紧固扭矩	10 Nm (7.5 ftlb.)

页面顶部

准备工作

拆卸转向机壳上的防尘套

1.	拆卸横拉杆球头。 → 488119 拆卸和安装横拉杆球头

2.	拆下发动机护板。 → 108019 拆卸和安装发动机护板

页面顶部

拆卸和安装转向机壳体的防尘套（接头防尘套）

拆卸转向机壳体的防尘套（接头防尘套）

信息

在螺纹上标记横拉杆球的位置，然后再将其拧下。

拧下横拉杆球时，请计算转动圈数。

这样，就可以将横拉杆球装回同一位置，并保留转向梯形机构的基本设置。

但是，这并不替代悬挂系统校准。

信息

拆卸和安装防尘套时，确保不要使灰尘进入助力转向机和防尘套。

安装位置

1.	拧下横拉杆的锁止螺母。

2.	右侧横拉杆：

拆下靠近右侧横拉杆的防尘套 -3- 的隔热板 -2- 上的紧固螺钉 -1- 。

右侧横拉杆的隔热板

3.	拉出隔热板 -2- 。

4.	使用弹簧卡箍钳 VAS 6890 松开防尘套上的外部卡箍 -箭头- 。

外部卡箍

5.	使用合适的钳子松开防尘套上的内部卡箍 -1- 。

松开内部卡箍

6.	将防尘套 -3- 连同卡箍 -1- 一起从横拉杆 -2- 上拔下。

拔下防尘套（示例）

安装转向机壳的防尘套（万向节防尘套）

注意

如果密封件损坏，水可能会渗入车内。

部件可能会损坏或可能功能失常。

→	更换损坏的密封件。
→	检查密封件是否安装正确。

信息

拆下后务必使用新的防尘套。

信息

无法保证重复使用的卡箍将正确固定部件。

必须更换拆下的卡箍。

请务必在安装过程中使用新卡箍。

1.	在安装过程中，在转向机上安装新的密封环 -箭头- 。在安装防尘套时，注意不要损坏密封圈。

密封环

2.	安装新防尘套并使用新的卡箍加以固定。确保其在转向机壳和横拉杆上安装得正确无误。

2.1.	滑动防尘套，直到您听到和感觉其牢牢接合在横拉杆上。整个凹槽必须全能够看到 -箭头- 。

安装防尘套

2.2.	安装防尘套（不扭曲）并使用新的卡箍加以固定。

使用 弹簧卡箍钳 VAS 6890 安装新外部卡箍 -箭头- 。

外部卡箍

2.3.	在转向机上安装防尘套时，请确保防尘套不会扭曲。

安装新的内部卡箍。

-箭头- 表示卡箍凸耳。

内部卡箍

2.4.	安装大型卡箍时，请务必检查以下安装位置（右/左）。

卡箍必须安装在正确的位置。

将 软管卡钳 V.A.G 1275A 置于卡箍凸耳上并稍微预夹紧。 → 安装内部卡箍

应当仍可以轻松转动卡箍。

再次检查卡箍的位置，必要时进行校正，然后完全压紧卡箍凸耳。

安装内部卡箍

2.5.	必须将左侧防尘套上的卡箍夹紧在转向机上，以便卡箍凸耳 -箭头- 沿行驶方向水平朝向前桥托架。

如果不遵守此做法，则可能会导致供油管和回流管路区域收缩。

左侧内部卡箍的安装位置

2.6.	必须将右侧防尘套上的卡箍夹紧在转向机上，以便卡箍凸耳 -箭头- 沿行驶方向水平朝向前桥托架。

如果不遵守此做法，则可能会导致隔热板区域收缩。

右侧内部卡箍的安装位置

3.	右侧横拉杆：

安装隔热板 -2- 。

安装靠近右侧横拉杆的防尘套 -3- 的隔热板 -2- 上的紧固螺钉 -1- 。紧固扭矩 10 Nm (7.5 ftlb.)

右侧横拉杆的隔热板

4.	将锁紧螺母拧入横拉杆。

页面顶部

后续工作

1.	安装横拉杆球头 → 488119 拆卸和安装横拉杆球头。

2.	安装发动机护板。 → 108019 拆卸和安装发动机护板

3.	执行悬挂系统校准。 → 449503 悬挂系统校准，整体。
