WM 977223 安装光导纤维（PCM 到音箱放大器和电视调谐器）

- 信息
- 准备工作
- 安装光导纤维（PCM 到音箱放大器和电视调谐器）
- 后续工作

工具

名称 类型 编号 描述

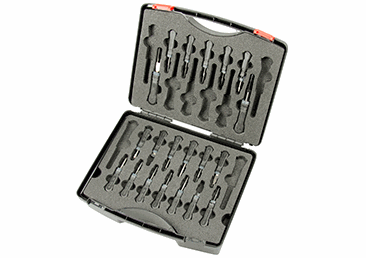

分解工具集 车间设备 VAS 1978/35-20

页面顶部

信息

MOST 控制单元 A - B - C


MOST 控制单元 A - B - C
A - PCM
B - 扬声器放大器
C - TV 调谐器

页面顶部

准备工作

准备工作

1. 拆下仪表板。 → 701819 拆卸和安装仪表板
2. 拆下右前侧的地毯。 → 704119 拆卸和安装前部地毯
3. 拆卸座椅控制台。 → 720919 拆卸和安装前排座椅骨架
4. 拆下右侧的行李厢饰板。 → 700319 拆卸和安装后行李厢的侧饰板
5. 拆下右后侧的地毯。 → 704919 拆卸和安装后部地毯
6. 拆卸 B 柱底部的风道。 → 883419 拆卸和安装辅助空调导风口
7. 拆卸音箱放大器。 → 914419 拆卸和安装音箱放大器
8. 拆下电视调谐器。 → 911719 拆卸和安装 TV 调谐器

页面顶部

安装光导纤维（PCM 到音箱放大器和电视调谐器）

断开光导纤维

注意
电压峰值
→ 先取下点火车匙并关闭负载，然后再断开或拆卸负载。

信息
在布置新的光导纤维之前，请执行以下操作：

1. 将光导纤维的电气插头从音箱放大器 -a- 上松开并且断开连接 -B- 。

松开插头并将其断开连接
2. 从电视调谐器上松开光导纤维的插头（左插头） -箭头- ，然后将其断开连接 -箭头 a- 。

松开并断开电气插头
3. 从 PCM 系统处 -箭头 a- 松开光导纤维 -3- 的插头，然后将其断开 -箭头 A- 。 松开并断开电气插头 -4, 5, 6, 7, 8- 。

拔下 PCM 的光导纤维

拆卸接头侧的光学触点

1. 使用 分解工具集 VAS 1978/35-20 打开副锁。 将工具引导到所提供的开口中，并撬起锁止机构。 锁止机构卡紧在上部位置。

将光学触点（连接器侧）的副锁解锁
2. 分解工具集 VAS 1978/35-20 必须放置于主锁上。 然后提起锁止机构。

将光学触点（连接器侧）的主锁解锁
A - 光学触点，灰色
B - 光学触点，黑色
3. 小心地沿 -箭头方向- 拉动光导纤维 -A 和 B- 。 如果无法拔出光导纤维，请重新检查副锁是否已完全解锁，以及主锁是否已抬到足够的高度。
目视检查锁止机构、接头外壳以及触头是否有损坏，如有必要请更换损坏的零件。

安装接头侧的光学触点

在即将连接触点前拆下防尘套。
检查触点状况。
1. 将光学触点 -A 和 B- 推入接头中，直至其牢固接合。

锁止光学触点（连接器侧）的主锁
A - 光学触点，灰色
B - 光学触点，黑色
2. 将辅锁关闭，并检查光学触点是否牢固入位。

锁止光学触点（连接器侧）的副锁

安装光导纤维（PCM 到音箱放大器和电视调谐器）

注意
电压峰值
→ 先取下点火车匙并关闭负载，然后再断开或拆卸负载。

信息

信息

信息
光导纤维的配件范围取决于车轮设备。 取决于车轮设备，有一种包含单个光导纤维的特殊组件。
选择所需的光导纤维，然后从组件拆下。

信息
在布置新的光导纤维之前，请执行以下操作：

1. 切断损坏的光导纤维的光学触点，对其进行绝缘处理并将其绑到主线束。
2. 沿主线束布置新的光导纤维，引导光导纤维穿过现有电缆管道，并用扎带将其绑到主线束（见图示）。

布置并固定光导纤维
3. 在电视调谐器处插入光导纤维的插头，直至其牢固接合。
4. 在音箱放大器 -箭头- 处插入光导纤维的插头，直至其牢固接合。

插入并锁定插头
5. 插入 PCM 系统 -箭头 B- 上的光导纤维 -3- 插头，然后确保锁止机构牢固接合。 连接电气插头 -4, 5, 6, 7, 8- 。

在 PCM 上插入光导纤维

页面顶部

后续工作

后续工作

1. 安装电视调谐器。 → 911719 拆卸和安装 TV 调谐器
2. 安装音箱放大器。 → 914419 拆卸和安装音箱放大器
3. 安装 B 柱底部的风道。 → 883419 拆卸和安装辅助空调导风口
4. 安装右后侧的地毯。 → 704919 拆卸和安装后部地毯
5. 安装右侧的行李厢饰板。 → 700319 拆卸和安装后行李厢的侧饰板
6. 安装座椅控制台。 → 720919 拆卸和安装前排座椅骨架
7. 安装右前侧的地毯。 → 704119 拆卸和安装前部地毯
8. 安装仪表板。 → 701819 拆卸和安装仪表板
