WM 827219 拆卸和安装辅助加热器的循环泵

- 信息
- 拆卸和安装循环泵
- 拆卸循环泵
- 安装循环泵

工具

名称 类型 编号 描述

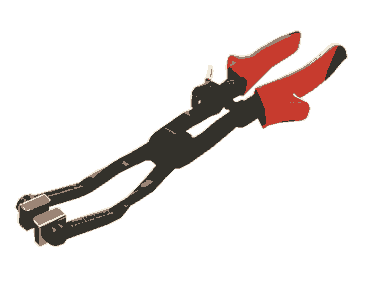

装配钳 商用工具 Nr.73 Pos.1

页面顶部

信息

安装位置


辅助加热器概图
5 - 循环泵

页面顶部

拆卸和安装循环泵

准备工作

1. 拆下辅助加热器 → 822019 拆卸和安装整个加热器 –“拆卸”部分。

页面顶部

拆卸循环泵

拆卸循环泵

1. 将插头 -3- 从循环泵 -2- 上断开。

概图
2. 松开循环泵冷却液软管上的弹簧卡箍（使用 装配钳 ），然后拔下冷却液软管。
3. 松开螺钉 -1- （支架 -4- 的螺钉）。
4. 转动循环泵 -2- ，以将其从支架 -4- 上松开，然后拆下。

页面顶部

安装循环泵

安装循环泵

1. 以相反顺序进行安装。

循环泵的后续工作

1. 安装辅助加热器。 → 822019 拆卸和安装整个加热器 -“安装”部分
