WM 827419 拆卸和安装定向控制阀

- 信息
- 拆卸和安装定向控制阀
- 拆卸定向控制阀
- 安装定向控制阀

工具

名称 类型 编号 描述
软管卡箍 VW 工具 3094

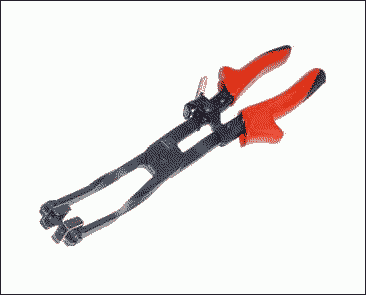

装配钳 商用工具 Nr.72-1

技术价值

位置 描述 类型 基本值 公差 1 公差 2
将定向控制阀固定到固定器的螺钉   紧固扭矩 +4 Nm (+3 ftlb.)

页面顶部

信息

定向控制阀的安装位置


辅助加热器概图
1 - 定向控制阀

页面顶部

拆卸和安装定向控制阀

准备工作

1. 断开蓄电池接地线 → 978509 松开和固定蓄电池接地线。
2. 拆下左前轮。
3. 拆下左前轮罩内衬 → 505619 拆卸和安装前轮罩内衬。

页面顶部

拆卸定向控制阀

拆卸定向控制阀

信息
断开水管路前，必须遵守 → 1001AW 最重要的作业规程及警告信息 - 组 19 -“冷却”中的安全说明！
小心烫伤。
发动机暖机后，冷却液温度可能高于 100℃。 冷却系统压力增加。
开始维修前，可在必要时降低压力和温度。

1. 用 软管卡箍 3094 封闭冷却液软管，松开弹簧卡箍 -4- （位于定向控制阀 -2- 上，使用 装配钳 松开），然后从定向控制阀上拔下冷却液软管。
2. 将插头 -1- 从定向控制阀 -2- 上断开。

定向控制阀
3. 将螺钉 -3- 从定向控制阀 -2- 上松开并拆下。

页面顶部

安装定向控制阀

安装定向控制阀

1. 以相反顺序进行安装。
2. 把用于将定向控制阀固定至保持架的紧固螺钉拧紧至指定的紧固扭矩 紧固扭矩 +4 Nm (+3 ftlb.) 。

后续工作

1. 连接蓄电池接地线，然后按照连接蓄电池后的操作说明执行操作 → 978509 松开和固定蓄电池的接地线。
2. 安装左前轮罩内衬 → 505619 拆卸和安装前轮罩内衬 –“安装”部分。
3. 安装左前轮。
4. 对冷却系统排气→ 193817 排放和加注冷却液（包括放气）。
5. 设定辅助加热器的遥控器→ 8209AN 设定辅助加热器的遥控器。
