WM 1001IN 将发动机支撑在车身上

- 准备工作
- 工具和材料
- 将发动机支撑在车身上
- 后续工作

工具

名称 类型 编号 描述

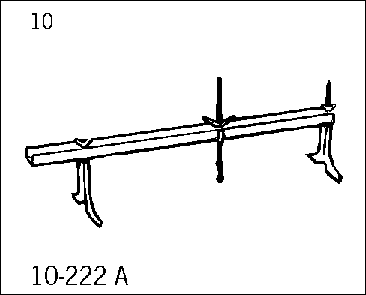

支座托架 VW 工具 10-222 A

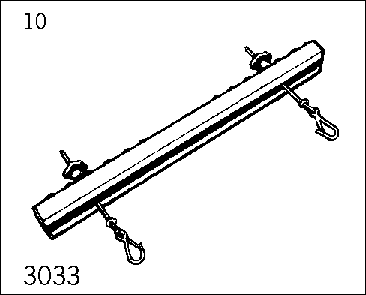

起重滑车 VW 工具 3033

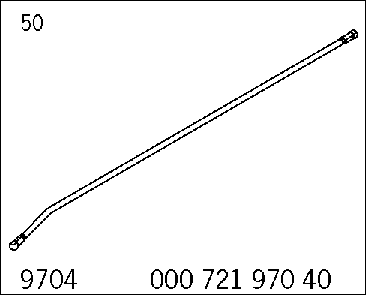

发动机舱盖撑杆 专用工具 9704

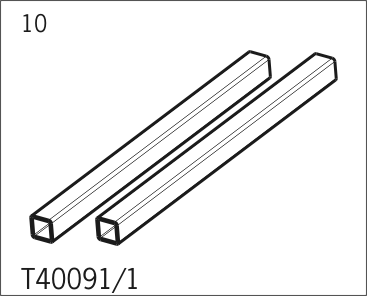

管 VW 工具 T40091/1

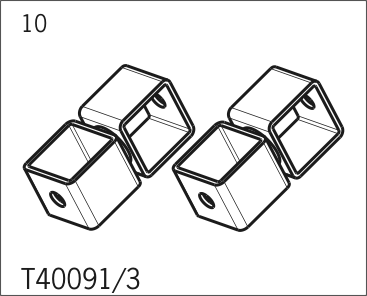

接合器 VW 工具 T40091/3

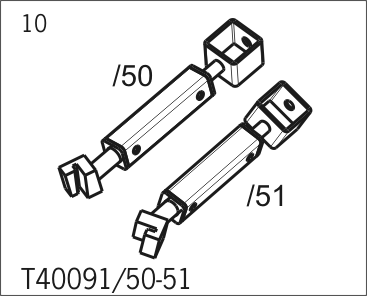

支架的头部搭配使用） VW 工具 T40091/50-51

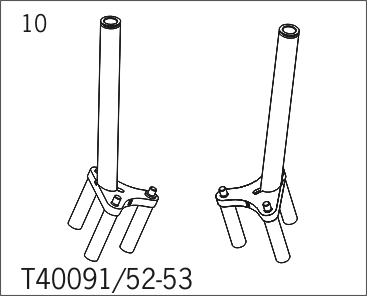

支架 VW 工具 T40091/52-53

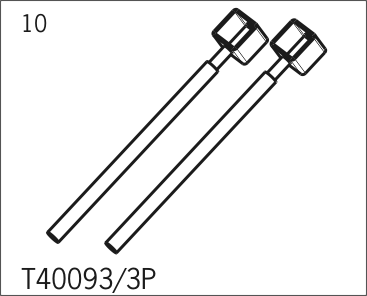

支架 VW 工具 T40093/3P

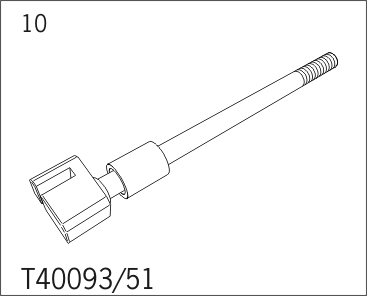

可调支脚） VW 工具 T40093/51

页面顶部

准备工作

将发动机支撑在车身上的准备工作

1. 使用 发动机舱盖撑杆 将发动机舱盖移入维修位置。 → 553119 拆卸和安装前气动弹簧 -“拆卸”部分
2. 拆下发动机舱饰板。 → 700219 拆卸和安装前盖（发动机舱）-“拆卸”部分
3. 拆卸扭矩支座。 → 103719 拆卸和安装扭矩支座 -“拆卸”部分
4. 拆下发动机盖罩（造型盖）。 → 108319 拆卸和安装发动机盖罩（造型盖）-“拆卸”部分
5. 松开 PDCC 储液罐，然后放到一旁（请勿打开液压管路）。 → 430955 更换储液罐 (PDCC) -“拆卸”部分
6. 拆下右侧空气滤清器盒。 → 242519 拆卸和安装空气滤清器壳体 -“拆卸”部分

页面顶部

工具和材料

工具


用于将发动机支撑在车身上的工具
1 - 支座托架 10-222 A
2 - 管 T40091/1
3 - 支架 T40091/52-53 （与 支架的头部搭配使用） T40091/50-51
4 - 支架 T40093/3P （带 可调支脚） T40093/51
5 - 接合器 T40091/3
6 - 起重滑车 3033

页面顶部

将发动机支撑在车身上

将发动机支撑在车身上

警告
可能导致物体坠落
→ 应固定部件，以防坠落。

信息

信息

信息


发动机支架总成
1. 将 支架 T40091/50-51 头部与 支架 T40091/52-53 装配到一起。
2. 支架 T40091/52-53 ( -1- ) 必须安装到弹簧滑柱的顶部紧固点上。
2.1. 支座 -2- 必须在紧固螺母 -3- 上正确入位。
2.2. 确保支架在弹簧滑柱的螺纹接头上正确入位。

安装发动机支架
3. 在发动机舱内连接前支架。
3.1. 可调支脚 T40093/51 现在必须与 支架 T40093/3P 相连接。
3.2. 将前支架 -1- 安装在右侧纵梁缝线上。

前支架
4. 将发动机支撑在车身上。
4.1. 接合器 T40091/3 ( -5- ) 现在即可滑到 支座托架 10-222 A ( -1- ) 上。
4.2. 将前支架 -4- 连接到 支座托架 10-222 A 和左侧弹簧滑柱支座上的支架 -3- 上。
4.3. 将 管 T40091/1 ( -4- ) 安装到 接合器 T40091/3 和右侧弹簧滑柱支座上的支架 -3- 中。
5. 将 起重滑车 3033 ( -6- ) 固定到 支座托架 10-222 A 上。
6. 将两个紧固孔眼 -2- 接合到 起重滑车 3033 （位于发动机上的紧固孔眼 -1- 处）上。
6.1. 将悬挂与芯轴对准进行调整，然后尽可能校准至水平。
6.2. 稍稍张紧发动机，并确保力度均匀分布在两个芯轴上。
6.3. 请不要将芯主轴加载到一侧，尽可能地垂直放置。 按图所示进行装配。
6.4. 确保悬挂没有向后压靠在通风腔挡板上。

悬挂发动机

页面顶部

后续工作

将发动机支撑在车身上的后续工作

1. 安装右侧空气滤清器盒。
2. 安装扭矩支座。 → 103719 拆卸和安装扭矩支座 -“安装”部分
3. 安装 PDCC 储液罐。 → 430955 更换储液罐 (PDCC) -“安装”部分
4. 安装发动机盖罩（造型盖）。 → 108319 拆卸和安装发动机盖（造型盖）-“安装”部分
5. 安装发动机舱饰板。 → 700219 拆卸和安装前盖（发动机舱）-“安装”部分
6. 发动机舱盖撑杆 现在可以放下。 然后，将充气减震器安装到发动机舱盖处。 → 553119 拆卸和安装前气动弹簧 -“安装”部分
