WM 402055 更换拖臂轴承
-
准备工作
-
更换下拖臂轴承
-
后续工作
工具
| 名称 |
类型 |
编号 |
描述 |
|

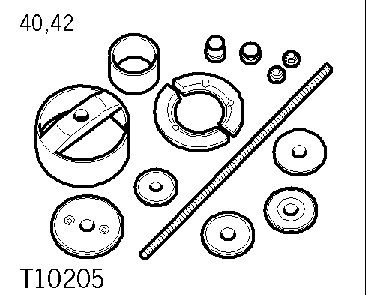

| 装配工具套装 |
VW 工具 |
T10205 |
|
 |

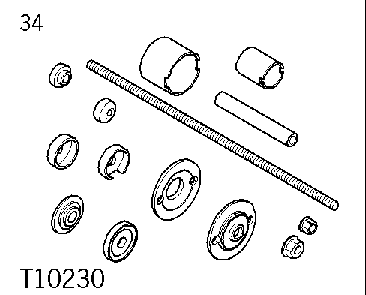

| 装配夹具 |
VW 工具 |
T10230 |
|
 |
| 拔取器 |
VW 工具 |
T10230/59 |
|
 |
页面顶部
准备工作
准备工作
| 1. |
拆下下拖臂。 → 401719 拆卸和安装下拖臂 -“拆卸”部分 |
页面顶部
更换下拖臂轴承
更换下拖臂轴承
 |
警告 |
机械压具、液压压具或气动压具
| → |
请阅读压具安全详细信息。 |
| → |
使用之前应检查压具是否完全正常工作，尤其应注意安全部件。 |
|
警告 |
车轮轴承壳举升不正确
| → |
穿戴个人防护装备。 |
| → |
升高车轮悬挂时，不要使其高于正常的车辆位置（车辆静止时的位置）。 |
 |
信息 |
本文档所示图片可能与原图不同。
 |
带车桥轴承的拖臂 |
| 1. |
拆卸和安装时使用压力件和空心柱塞式液压机 VAS 6178。 将 装配工具套装 T10205 中一个适当的附件拧入液压机。 在压出和压入时将一个适当的 装配夹具 T10230 拧到螺杆上，然后放置 装配工具套装 T10205 中所需的附件。将装配夹具 T10230 中的螺母和垫圈拧到螺杆的相反一端。 |
| 2. |
在压出轴承
-1-
之前，用适当的记号笔标记安装位置
-A-
。 |
|
为此，必须使用适当的记号笔在切口
-2-
中做标记以标记拖臂
-3-
(
-A-
)。 |
 |
轴承的安装位置 |
 |
用于轴承 1 的压力件 - 压出 |
- T10230/2 -
-1-
- T10230/7 -
-2-
- T10230/15 -
-3-
- T10230/51 -
-4-
- 垫圈 -
-5-
- 螺母 -
-6-
|
信息 |
在使用压力件的时候，方向箭头指示了在拖臂上压入或压出橡胶/金属支座的方向。
|
按如下方式使用压力件 → 用于压出轴承 1 的工具布置 。 |
 |
用于压出轴承 1 的工具布置 |
|
压入轴承
-1-
时，请密切注意安装位置标记
-A-
。 轴承的切口
-2-
必须指向标记
-A-
（位于拖臂
-3-
）。 |
|
轴承的安装位置 |
 |
用于轴承 1 的压力件 - 压入 |
- T10230/2 -
-1-
- T10230/12 -
-2-
- T10230/16 -
-3-
- 垫圈 -
-4-
- 螺母 -
-5-
|
信息 |
在使用压力件的时候，方向箭头指示了在拖臂上压入或压出橡胶/金属支座的方向。
|
按如下方式使用压力件 → 用于压入轴承 1 的工具布置 。 |
 |
用于压入轴承 1 的工具布置 |
| 3. |
轴承
-2-
由车桥轴承
-1-
和锁
-2-
构成。 |
 |
带锁的车桥轴承 |
|
在压出轴承之前，通过检查切口的位置检查定位。 → 轴承 2 的定位 |
 |
轴承 2 的定位 |
 |
用于压出轴承 2 的锁的工具布置 |
|
将拔取器的固定件
-1-
安装在靠近锁的切口的位置。 |
 |
压出轴承 2 的锁 |
 |
用于轴承 2 的压力件 - 压出 |
- T10230/54 -
-1-
- T10230/55 -
-2-
- T10230/56 -
-3-
|
信息 |
在使用压力件的时候，方向箭头指示了在拖臂上压入或压出橡胶/金属支座的方向。
|
按如下方式使用压力件 → 用于压出轴承 2 的工具布置 。 |
 |
用于压出轴承 2 的工具布置 |
|
在压入轴承之前，请始终检查轴承的定位！ → 轴承 2 的定位 |
 |
用于轴承 2 的压力件 - 压入 |
- T10230/54 -
-1-
- T10230/10 -
-2-
- T10230/57 -
-3-
|
信息 |
在使用压力件的时候，方向箭头指示了在拖臂上压入或压出橡胶/金属支座的方向。
|
按如下方式使用压力件 → 用于压入轴承 2 的工具布置 。 |
 |
用于压入轴承 2 的工具布置 |
 |
用于轴承 2 的压力件 - 压入锁 |
- T10230/54 -
-1-
- T10230/57 (2x) -
-2-
|
信息 |
在使用压力件的时候，方向箭头指示了在拖臂上压入或压出橡胶/金属支座的方向。
|
按如下方式使用压力件 → 用于压入轴承 2 的锁的工具布置 。 |
 |
用于压入轴承 2 的锁的工具布置 |
|
为了确保锁安装在轴承上的正确位置，锁必须与轴承压接。 |
 |
用于轴承 2 的压力件 - 压接 |
- T10230/54 -
-1-
- T10230/57 -
-2-
- T10230/58 -
-3-
|
信息 |
在使用压力件的时候，方向箭头指示了在拖臂上压入或压出橡胶/金属支座的方向。
|
按如下方式使用压力件 → 用于压接轴承 2 的工具布置 。 |
 |
用于压接轴承 2 的工具布置 |
 |
用于轴承 3 的压力件 - 压出 |
- T10230/2 -
-1-
- T10230/7 -
-2-
- T10230/5 -
-3-
- T 10230/13 -
-4-
- 垫圈 -
-5-
- 螺母 -
-6-
|
信息 |
在使用压力件的时候，方向箭头指示了在拖臂上压入或压出橡胶/金属支座的方向。
|
按如下方式使用压力件 → 用于压出轴承 3 的工具布置 。 |
 |
用于压出轴承 3 的工具布置 |
 |
用于轴承 3 的压力件 - 压入 |
- T10230/2 -
-1-
- T10230/10 -
-2-
- T10230/12 -
-3-
- 垫圈 -
-4-
- 螺母 -
-5-
|
信息 |
在使用压力件的时候，方向箭头指示了在拖臂上压入或压出橡胶/金属支座的方向。
|
按如下方式使用压力件 → 用于压入轴承 3 的工具布置 。 |
 |
用于压入轴承 3 的工具布置 |
页面顶部
后续工作
后续工作
|
信息 |
- 必须在车辆位置上拧紧车桥上的所有螺钉和螺纹接头。 车辆位置表示： 车辆车轮着地，或用通用车辆举升机将车轮悬架举起。 从翼子板下边缘到车桥中间的测量
-1-
与车辆位置相对应。 当前高度值可在→ 4495TW 悬挂系统校准的调整值中找到。 请务必遵照以下几点！
 |
尺寸 1 - 车轮中心到翼子板下边缘（所示为后桥图示） |
- 在配备空气弹簧的车辆上，必须使用保时捷系统检测仪对相应的空气弹簧进行排气。 → 4301IN 对车身水平高度控制系统排气和充气
- 螺钉和螺母涂有 Geomet 涂层，不得涂抹润滑脂。
| 1. |
安装下拖臂。 → 401719 拆卸和安装下拖臂 -“安装”部分 |
