WM 421755 更换拖臂轴承
-
准备工作
-
更换下拖臂轴承
-
后续工作
工具
| 名称 |
类型 |
编号 |
描述 |
|

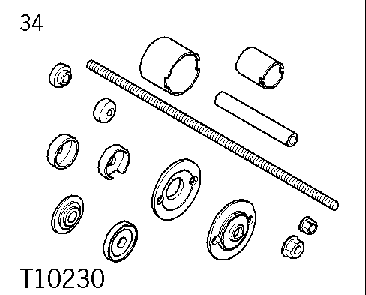

| 装配工具 |
VW 工具 |
T10230 |
|
 |

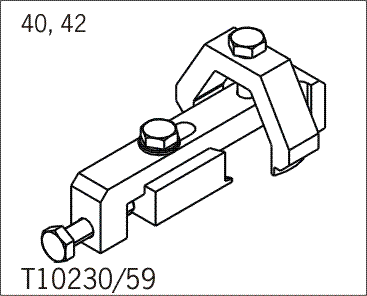

| 拔取器 |
VW 工具 |
T10230/59 |
|
 |
| 液压缸 |
|
VAS 6178 |
|
 |
页面顶部
准备工作
准备工作
| 1. |
拆下下拖臂。 → 421119 拆卸和安装下拖臂 -“拆卸”部分 |
页面顶部
更换下拖臂轴承
更换下拖臂轴承
 |
警告 |
机械压具、液压压具或气动压具
| → |
请阅读压具安全详细信息。 |
| → |
使用之前应检查压具是否完全正常工作，尤其应注意安全部件。 |
 |
信息 |
止推件和
液压缸 用于压入和压出。 将合适的
装配工具 T10230 推到螺杆上并按照说明对齐。
 |
带有车桥轴承的车轮支架 |
轴承由车桥轴承
-1-
和锁
-2-
构成。
 |
带锁的车桥轴承 |
在压出轴承之前，通过检查切口的位置检查定位。
→ 轴承的定位
 |
轴承的定位 |
| 1. |
压出锁。
使用 拔取器 T10230/59 压出锁。 |
| 1.1. |
将拔取器
-1-
安装在锁
-2-
上。 |
| 1.2. |
拧紧调节螺钉
-3-
，直至拔取器牢固安装。 |
| 1.4. |
将拔取器的固定件
-5-
安装在靠近锁的切口的位置。 |
| 1.5. |
拧紧调节螺钉
-6-
，直至锁完全松开。 |
 |
压出锁 |
| 2. |
压出轴承。
以下是压出轴承所需的压力件。 → 用于压出轴承的压力件 |
 |
用于压出轴承的压力件 |
- T10230/54 -
-1-
- T10230/55 -
-2-
- T10230/56 -
-3-
- T10230/3 -
-4-
- T10230/7 -
-5-
|
按如下方式使用压力件。 → 用于压出轴承的工具布置 |
 |
用于压出轴承的工具布置 |
| 3. |
压入轴承。
在压入轴承之前，请始终检查轴承的定位。 → 轴承的定位 |
|
以下是压入所需的压力件。 → 用于压入轴承的压力件 |
 |
用于压入轴承的压力件 |
- T10230/54 -
-1-
- T10230/10 -
-2-
- T10230/57 -
-3-
- T10230/3 -
-4-
- T10230/7 -
-5-
|
按如下方式使用压力件。 → 用于压入轴承的工具布置 |
 |
用于压入轴承的工具布置 |
| 4. |
压入锁。
以下是压入锁所需的压力件。 → 用于压入锁的压力件 |
 |
用于压入锁的压力件 |
- T10230/54 -
-1-
- T10230/57 (2x) -
-2-
- T10230/3 -
-3-
- T10230/7 -
-4-
 |
用于压入锁的工具布置 |
| 5. |
为了确保锁安装在轴承上的正确位置，锁必须与轴承压接。
以下是压接所需的压力件。 → 用于压接的压力件 |
 |
用于压接的压力件 |
- T10230/54 -
-1-
- T10230/57 -
-2-
- T10230/58 -
-3-
- T10230/3 -
-4-
- T10230/7 -
-5-
 |
用于压接的工具布置 |
页面顶部
后续工作
后续工作
| 1. |
安装下拖臂。 → 421119 拆卸和安装下拖臂 -“安装”部分 |
