WM 0720IN 玻璃维修

工具

名称	类型	编号	描述
挡风玻璃维修套件		VAS 6092A

技术价值

位置	描述	类型	基本值	公差 1	公差 2
车窗边缘宽度	四周	尺寸	10 cm
驾驶员视野宽度	相对于方向盘居中	尺寸	30 cm

维修情况

注意

受到来自车窗内的碎石的压力

挡风玻璃出现裂纹

→	不要从内再次按压车窗中的碎石。

信息

这种维修方法经济实惠，但可能对质量有所影响。要达到最佳的维修效果，请使用保时捷推荐的工具，并参加工具/系统供应商提供的专门的培训课程。

信息

不允许在指定的区域内执行维修工作。

如果损坏出现在指定的区域内，则必须更换整块挡风玻璃。

允许的维修区域

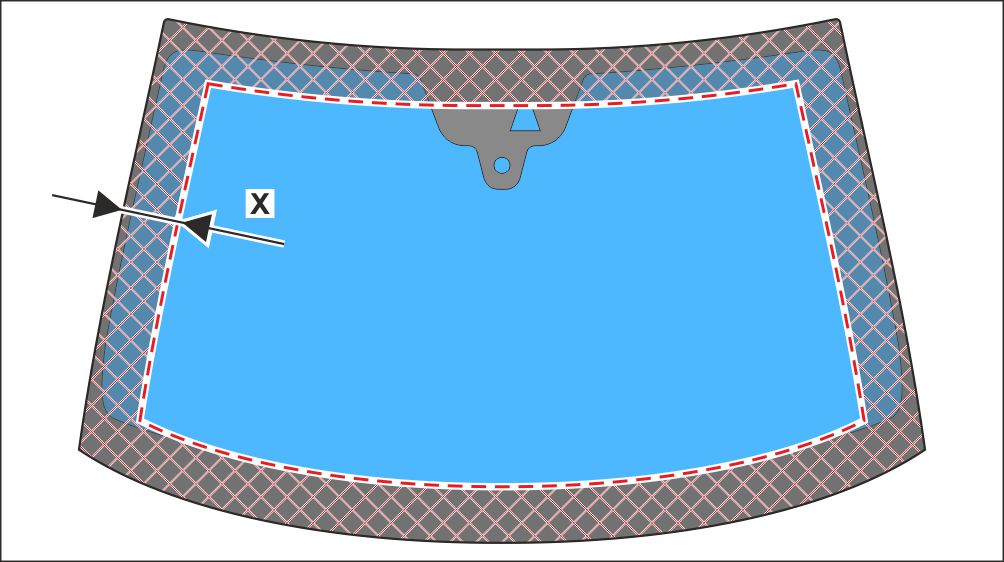

对于挡风玻璃边缘处的损坏（宽度 -X- ，整个挡风玻璃四周）不得予以维修。 → 尺寸: 10 cm

车窗边缘区域

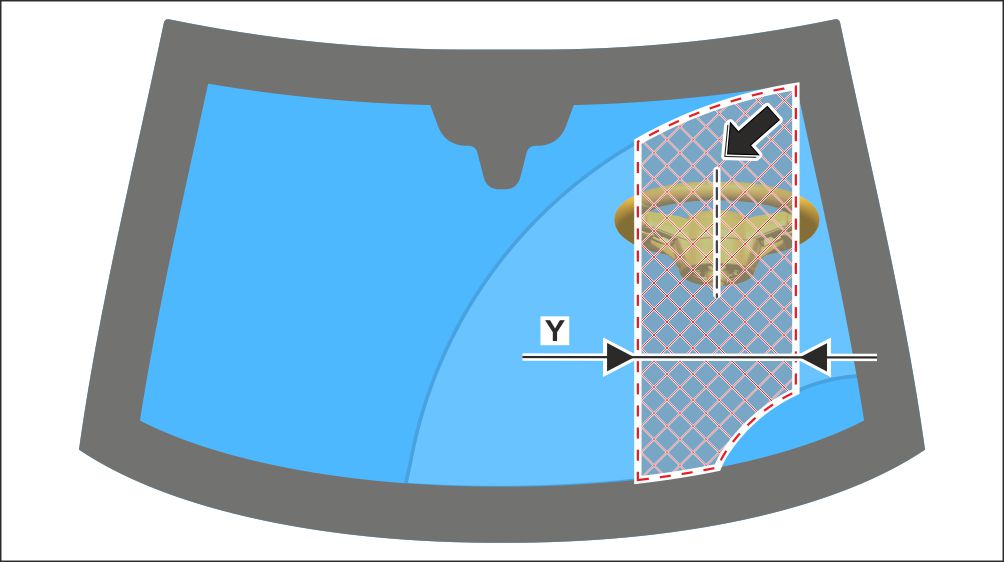

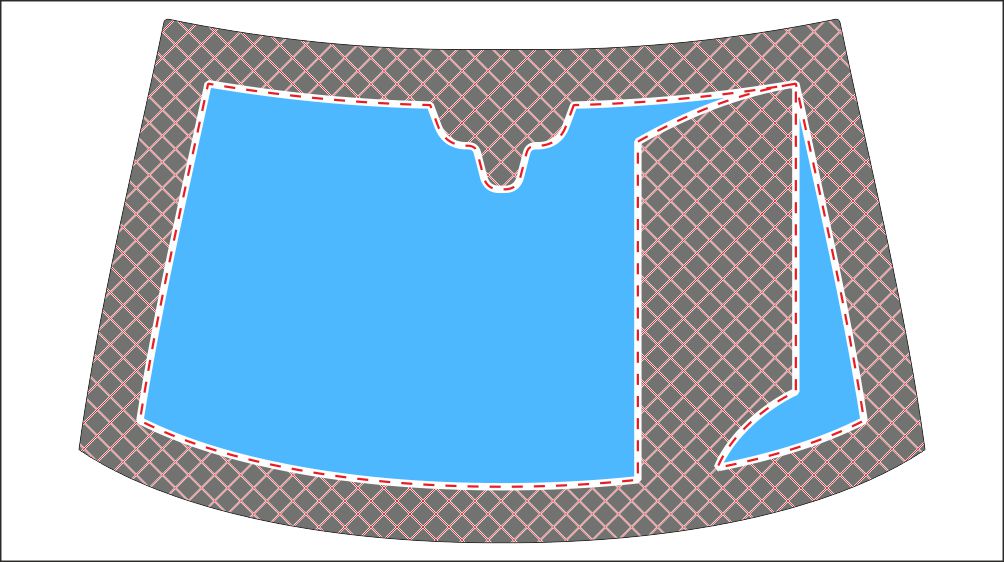

对于驾驶员视野范围内的损坏（雨刷器工作范围内宽度为 -Y- 的区域），不得予以维修。 → 尺寸: 30 cm

驾驶员视野的边界区域

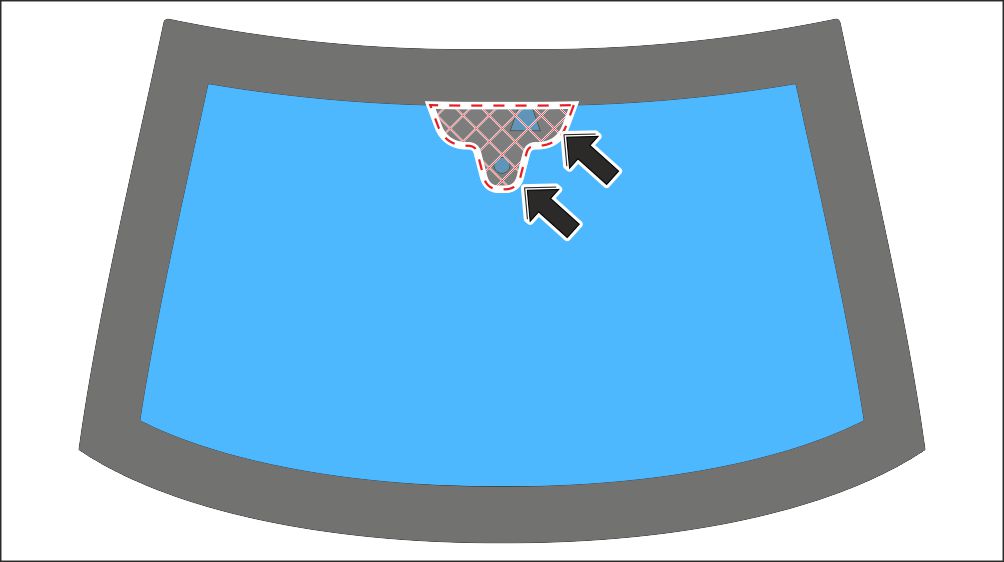

对于驾驶员辅助系统的探测区域 -箭头- 内的损坏，不得予以维修。

网印边界区域

只能维修挡风玻璃外侧的损坏。内板或塑料膜必须没有任何损坏。

在损坏发生后必须尽快执行维修。必须没有肉眼可以看到的渗入损坏区域的湿气或污物。

碰撞点的口子的直径不得超过 5 mm。

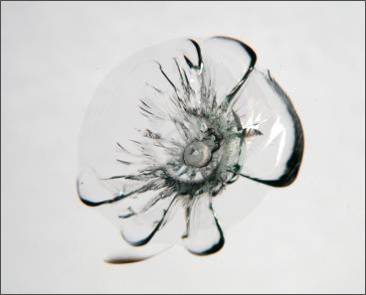

从碰撞点四散展开的裂纹长度不得超过 50 mm。 → 带有裂纹的碎石

带有裂纹的碎石

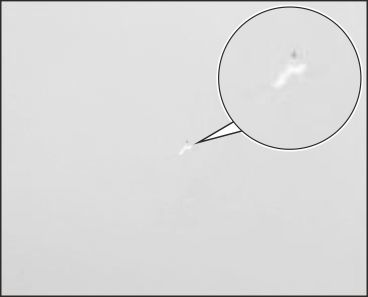

直径大约 1 - 2 mm 的肉眼可见的部位将继续进行以下维修。 → 维修结果

维修结果

可以使用此维修方法针对以下损坏进行令人满意的经济实惠的维修：

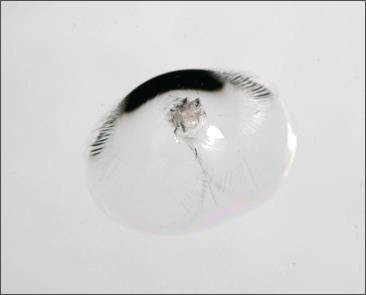

牛眼状：外观还原 90–99%

牛眼状

蜜蜂翅膀状：外观还原 90–99%

蜜蜂翅膀状

星形裂纹：外观还原 80–90%

星形裂纹

破碎裂纹：外观还原 70–80%

破碎裂纹

准备工作

警告

车窗拆卸和安装错误

有割伤的危险
有伤害眼睛的危险

→	穿戴个人防护装备。
→	更换割刀时务必切断电源。

此处使用的所有工具和材料都包含在挡风玻璃修理套件中 挡风玻璃维修套件 。

清洁损坏区域

1.1.	使用干布（不带任何车窗清洁剂）清洁损坏区域周围的挡风玻璃，但不要擦拭碰撞区域本身。

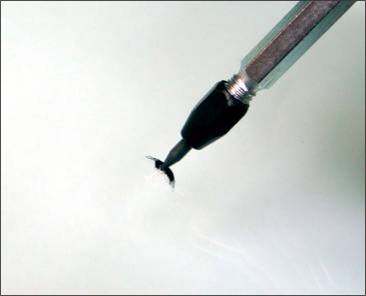

1.2.	使用硬金属触控笔将松动玻璃碎片从切损区域清除，但不要不必要地扩大碰撞凹坑。 → 暴露碎石

重要说明： 碎裂表面上缺失的玻璃越多，维修后的瑕疵就越明显。

暴露碎石

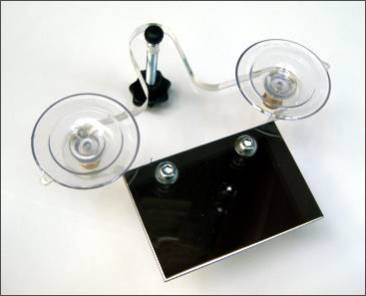

固定后视镜

将凝胶涂抹在检查镜的吸附区域，并将后视镜附在挡风玻璃内侧，以便可以从外部监控此步骤。 → 固定后视镜

固定后视镜

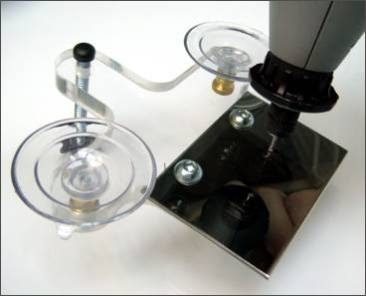

钻出

必要时，使用钻头将玻璃碎片和污垢磨出撞击孔，深度应约为 1 mm。

重要说明： 请务必用双手紧紧握住钻头！这是确保孔精确定位的唯一方式。

钻出碎石

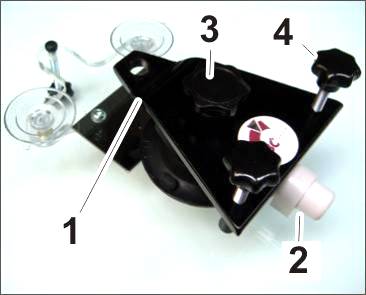

固定支架

4.1.	将凝胶擦在跨接件的吸附区域上。这样便可以在工具固定入位后重新定位工具。

4.2.	用力将跨接件 -1- 按到挡风玻璃上，以便让螺纹孔位于碰撞点正上方。

4.3.	通过操作真空泵将支架牢固粘在挡风玻璃上，直到看不见红色标记 -2- 为止。

重要说明： 维修操作期间，跨接件必须仍然在挡风玻璃上稳固入位。看到红色标记时，再次操作泵。

4.4.	将跨接件对准挡风玻璃碰撞点的正上方，并使用中央螺钉 -3- 将其固定到位。

4.5.	在后部 -4- 使用螺钉，调整支架以便其与挡风玻璃平行。

固定支架

维修步骤

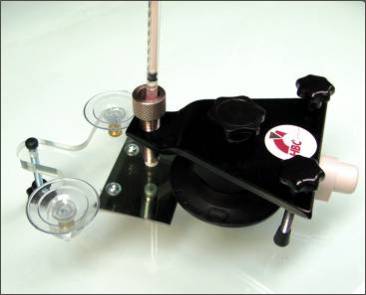

安装支架

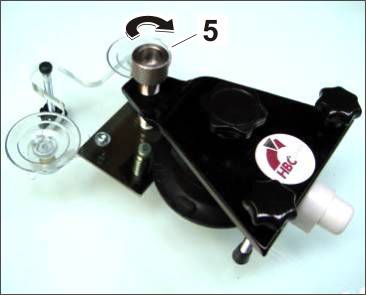

1.1.	将注射器连同密封件 -5- 拧入跨接件，直到密封件触及玻璃。然后通过多完成一圈朝着玻璃按压注射器。

拧入注射器

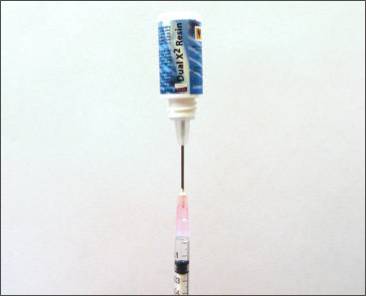

1.2.	将针连接到注射器并且注入约 0.15 ml 的树脂。 → 注入注射器

注入注射器

1.3.	将树脂注入注射器。 → 注入注射器

注入注射器

施加压力阶段

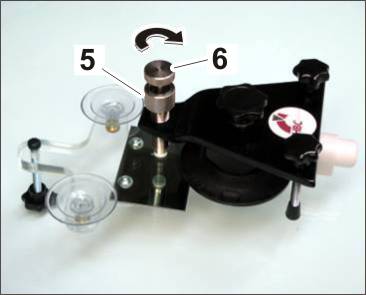

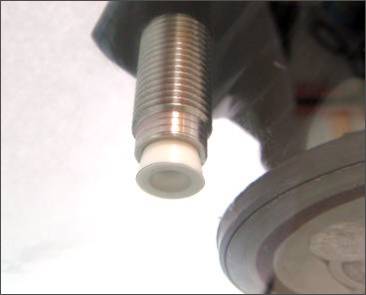

2.1.	慢慢将芯轴 -6- 拧入喷射器 -5- ，直到感觉到一定程度的阻力并且密封件的形状发生改变 → 压力下的密封件。执行此操作时牢牢地握住注射器套管。

2.2.	在此位置保持向下压芯轴大约 5 分钟，在此时段中，芯轴将自动积聚压力。

积聚压力

压力下的密封件

真空阶段

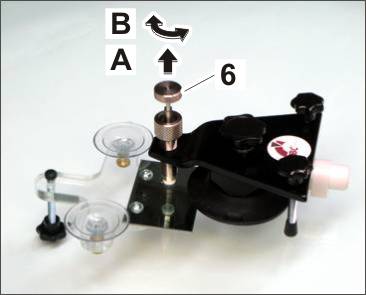

3.1.	用一只手 -A- 向上拉芯轴 -6- ，并且通过转动芯轴 90°（顺时针转动 -B- ）将其固定入位。这使得空气从损坏区域溢出。

3.2.	松开芯轴以便可以再次积聚压力。

3.3.	重复执行步骤 → 3.1. 和 → 3.2. 约 5–10 次，直到切损区域中不再有空气。

积聚真空

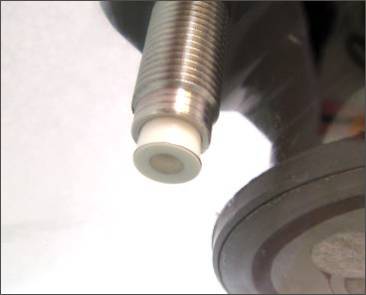

真空下的密封件

加热

如果损坏更为严重，则可以通过适度加热损坏区域更快地去除残余气体。为此，使用打火机从内部加热损坏区域 3-5 秒钟。

重要说明： 仅限在真空阶段进行加热，否则，扩张的气体将会导致损坏区域中的压力过大。

拆卸支架

5.1.	稍稍松开芯轴（不要产生真空）并且拧下注射器。

5.2.	从挡风玻璃上拆下跨接件。

涂抹抛光用树脂

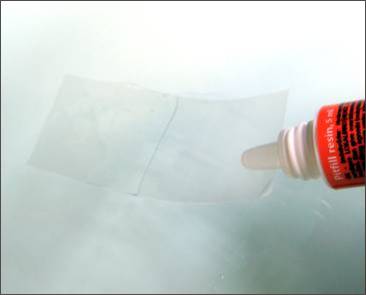

6.1.	将一滴抛光用树脂直接滴到撞击点上。

6.2.	沿着挡风玻璃滑动薄膜。

涂抹抛光用树脂

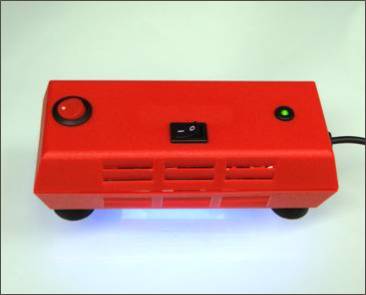

7.	通过紫外线灯照射凝固

7.1.	从外侧将紫外线灯放置于损坏的区域上并且打开紫外线灯。 → 通过紫外线灯照射凝固

7.2.	凝固需要大约 10 分钟，具体时间长短取决于碎石的大小。

通过紫外线灯照射凝固

刮去维修树脂

8.1.	使用刀片与挡风玻璃成 90 度角去除薄膜并且刮去多余的树脂。 → 刮去树脂

重要说明： 可能导致挡风玻璃受损。仅使用完好状态的刀片，否则可能会损坏挡风玻璃。

8.2.	如果维修点处仍有凹痕，则需要重复执行步骤 → 6.、→ 7. 和 → 8.1.，以便得到完美的修补表面。

刮去树脂

抛光

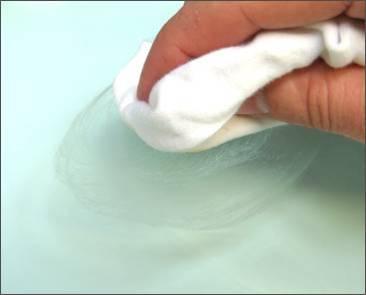

使用上光剂和软布对维修区域进行抛光。

重要说明： 不要进行过长时间的抛光，因为这样做可能会磨掉维修树脂并且表面不再平滑。

抛光

10.

清洗工具

完成相应区域的维修后，请使用干燥的无绒布清洁工具。否则，树脂将会损坏密封材料。
