| 技术信息 |
Service |
7 |
| 19/16 ZH 3978 |
消除车身内部的症状： 对分动箱伺服电机的线束进行返工（组合仪表中的“四轮驱动系统故障”警告信息/SY1916）
年款:
起始时间 2011 截止时间 2017
概述信息
症状
“四轮驱动系统故障”警告信息显示在组合仪表中。 故障代码会存储在四轮驱动系统控制单元的故障记忆中。
原因和补救措施
原因
由于分动箱伺服电机上的电气插头密封不当，导致湿气会进入接头内。 由于这个原因，触点会遭到腐蚀。
补救措施
如果遇到客户投诉，请检查伺服电机的插头和伺服电机本身有无损坏：
- 如果分动箱伺服电机上的电气插头遭到腐蚀，则应使用维修包更换包含电气插头在内的电缆部分。
- 如果伺服电机损坏，则更换包含电气插头在内的电缆部分和分动箱伺服电机。
工具：
- PIWIS 检测仪
- 充电器
维修分动箱伺服电机上的电气插头
部品番号:
| 零件号 |
名称 |
数量 |
| 000.043.989.70 |
→ 分动箱电缆维修包 |
1 个 |
手順：
| 2 |

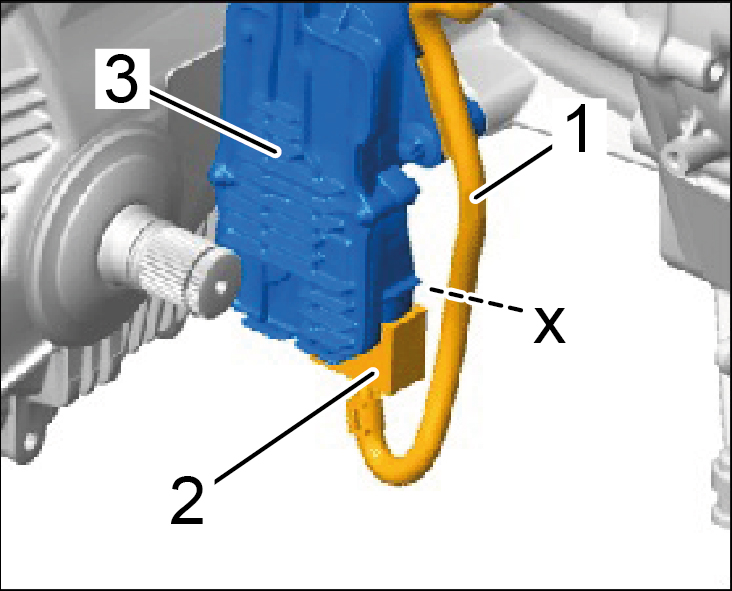

将电气插头
-2-
从分动箱伺服电机
-3-
上松开并断开。 → 拆卸和安装分动箱上的伺服电机 |
| 3 |
断开线束
-1-
（位于标记区域
-X-
内）。 |
| 4 |
将新的电线束（带电气插头
-2-
）连接至线束
-1-
（20 条线路）。 → 订购和维修电气插头 |
| 5 |
将电气插头
-2-
插入分动箱伺服电机
-3-
。 |
 |
维修分动箱伺服电机上的电气插头
|
更换电气插头和分动箱伺服电机
部品番号:
| 零件号 |
名称 |
数量 |
| 000.043.989.70 |
→ 分动箱电缆维修包 |
1 个 |
手順：
| 2 |
将电气插头
-2-
从分动箱伺服电机
-3-
上松开并断开。 → 拆卸和安装分动箱上的伺服电机 |
|
维修分动箱伺服电机上的电气插头
|
| 4 |
将新的电线束（带电气插头
-2-
）连接至线束
-1-
（20 条线路），请参见→ 订购和维修电气插头 |
| 5 |
更换分动箱上的伺服电机，请参见→ 更换分动箱上的伺服电机 |
计价
开具发票：
范围 1： 更换分动箱伺服电机上带电气插头的电线
按人工操作为相关工作开具发票：
使用 PQIS 开具发票和进行记录时，请输入以下代码：
开具发票：
范围 2： 更换分动箱伺服电机和分动箱伺服电机上带电气插头的电线
按人工操作为相关工作开具发票：
使用 PQIS 开具发票和进行记录时，请输入以下代码：
