技术信息 Service 9
34/16  ZH  9638

消除车身内部的症状： 更换前摄像头（前摄像头功能故障/SY3416）

工具

名称 类型 编号 描述
PIWIS 检测仪 3 专用工具 9900

年款: 起始时间 2012 截止时间 2017

概述信息
车型系列：
Panamera (970)
Macan (95B)
Cayenne (92A)

装備：
具有以下识别号的 Panamera (970)： 458、631、632 或 852
具有以下识别号的 Macan (95B)： 7Y0、7Y2、7Y3、8G0 或 8G2
具有以下识别号的 Cayenne (92A)： 7Y0、7Y6、7Y7、8G0、8G1、8G2、9Q1 或 9Q6

内容：
前摄像头

症状：
客户投诉称，前摄像头的某些功能有时不可用：

原因：
前摄像头中的图像传感器发生故障。 对比度不足有时会导致某些功能失效。

补救措施：
检查前摄像头，并在必要时予以更换。

推出日期：
自 2016 年 7 月 20 日起，在车辆生产过程中安装经返工处理的前摄像头。

工具
手电筒（或智能手机上的手电筒）
PIWIS 检测仪 3 9900

手順：
信息
必须对前摄像头区域的挡风玻璃进行清洁，以便执行下面所述的检查工作。 在进行测量之前，必须将严重沾污的地方清洁干净。

1 PIWIS 检测仪 3 9900 必须与车辆连接并开启。
2 在“Control unit overview”（控制单元概述）菜单中选择“Front camera”（前摄像头）控制单元，然后按 F12 确认所做的选择。
3 在“Actual values/input signals”（实际值/输入信号）菜单中，选择“Contrast”（对比度）功能，按 F12 确认选择。
信息
需要另一个人的帮助。

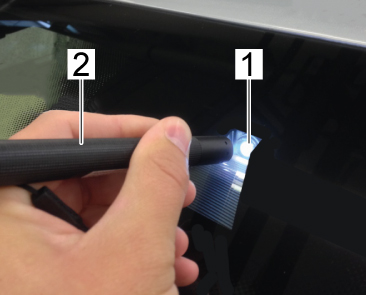

4 使用手电筒（或使用智能手机上的手电筒 – -2- ）直接照射前摄像头的镜头 ( -1- )。
? 手电筒/智能手机手电筒的亮度可以任意设置，但必须保持不变。
用手电筒照射前摄像头
5 等待约 5 秒钟后，PIWIS 检测仪中显示的“Contrast”（对比度）值将会趋于稳定，此时可以读取数据。
6 每隔一至两秒，数值会发生改变。
请务必读取并记下至少 10 个值。
计算平均值并对其进行评估（将您记下的值相加，再除以值的数量）：
例如：

前摄像头正常
前摄像头不正常
第 1 个值
43
202
第 2 个值
67
197
第 3 个值
42
173
第 4 个值
43
180
第 5 个值
66
181
第 6 个值
42
164
第 7 个值
65
162
第 8 个值
66
170
第 9 个值
44
166
第 10 个值
42
177
平均值
52
177.2
7 关闭 PIWIS 检测仪并将其从车辆断开。

开具发票：
相关工作 – 取决于所采取的具体措施： 检查或检查和更换 – 按人工操作为相关工作开具发票：

96380100 检查前摄像头 -
-

96385500 更换前摄像头 -
-
96380150 检查前摄像头 -
-
使用 PQIS 开具发票并进行记录时，请输入以下代码：

96380 前摄像头
3025 无显示

参考：
有关更换前摄像头的信息，请参见 →  拆卸和安装前摄像头
