WM 470155 更换离合器系统的制动液（混合动力）

工具

名称 类型 编号 描述

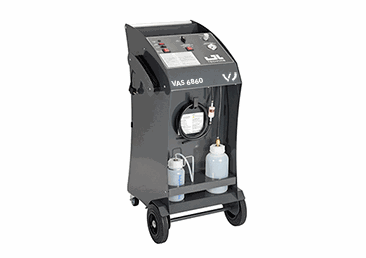

制动器加注和排气装置 车间设备 VAS 6860
PIWIS 检测仪 II 专用工具 9818

安装概图

信息
在车辆保养过程中， 每两年必须更换一次离合器系统的制动液。


离合器从动油缸的安装位置

准备工作

1. 拆下发动机护板。
→ 108019 拆卸和安装发动机防护板（车底护板）。

更换液压油

信息
请优先遵照 PIWIS 检测仪 II 的说明，如有不一致，请务必以检测仪中的说明为准。 更高的软件版本中可能会出现偏差。
更换液压油时，不必使用 PIWIS 检测仪 II 为离合器系统排气。 然而，必须进行空气/泄漏测试，还必须执行离合器自适应（使用 PIWIS 检测仪 II）。

1. 必须连接 制动器加注和排气装置 VAS 6860 。
2. 排气阀在左下方，位于发动机和驱动电机之间。
3. 将防尘套 -1- 从排气阀上拉下并连接通气软管。

排气阀的安装位置
4. 制动器加注和排气设备 VAS 6860 必须打开。
5. 打开排气阀。 将 0.25 升的更换量排入收集容器。
6. 然后，关闭排气阀。
7. 制动器加注和排气设备 VAS 6860 现在必须关闭。
8. 执行空气/泄漏测试。
PIWIS 检测仪 II 必须已打开。
8.1. 必须选择 “DIAGNOSTICS”（诊断） 。
8.2. 选择车型。
8.3. “DME” 此时应选中。 然后选择 “MAINTENANCE/REPAIRS” （保养/维修），然后按 F12 进行确认。
8.4. 现在您可以选择创建车辆分析日志（Vehicle Analysis Log，即 VAL）。
8.5. “CLUTCH ACTUATOR AND DECOUPLER” （离合器执行器和分离器）此时应选中。 然后按 F12 进行确认。
8.6. 阅读关于高压蓄电池的说明！
8.7. “Check hydraulic system for air/leaks”（检查液压系统的空气/泄漏情况） 此时应选中。 然后按 F12 进行确认。
9. 执行离合器自适应。
PIWIS 检测仪 II 在准备进行操作之前必须已经连接且打开。
9.1. 必须选择 “DIAGNOSTICS”（诊断） 。
9.2. 选择车型。
9.3. “DME” 此时应选中。 然后选择 “MAINTENANCE/REPAIRS” （保养/维修），然后按 F12 进行确认。
9.4. 现在您可以选择创建车辆分析日志（Vehicle Analysis Log，即 VAL）。
9.5. “CLUTCH ACTUATOR AND DECOUPLER” （离合器执行器和分离器）此时应选中。 然后按 F12 进行确认。
9.6. 阅读关于高压蓄电池的说明！
9.7. “Clutch adaptation” （离合器自适应）此时应选中。 然后按 F12 进行确认。
10. 将储液罐中的加注液位调整到 MAX 标记。

后续工作

1. 安装发动机护板。
→ 108019 拆卸和安装发动机防护板（车底护板）。
