WM 8X00IN 用于清洗制冷剂回路的转接器概览

干燥器

膨胀阀

空调压缩机上的制冷剂管路

冷凝器

配备 Climatronic 2+2 自动空调

位于左前车轮拱罩内连接点处的制冷剂管路

配备 Climatronic 2+2 自动空调

辅助空调上的膨胀阀

仅适用于 Hybrid 车型

蒸发器上的膨胀阀

仅适用于 Hybrid 车型

电动空调压缩机

自 2015 年款起的 Cayenne

将干燥器从冷凝器上拆下，然后重新安装塞子。

完成清洗后，安装新的干燥器。

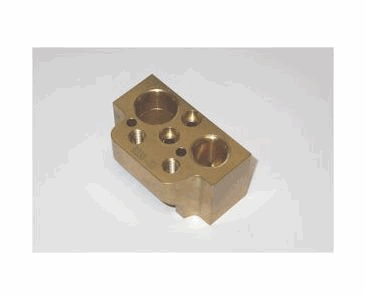

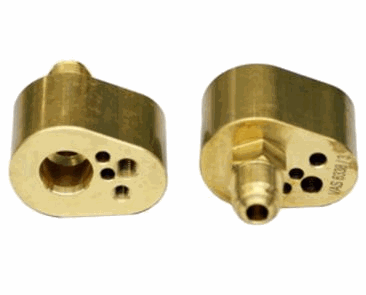

拆下前膨胀阀，并替换为 转接器 VAS 6338/33 。

完成清洗后，安装新的膨胀阀。

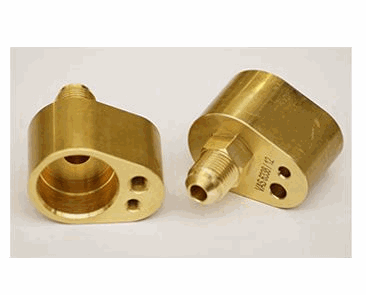

拆下空调压缩机，将 适配器 VAS 6338/2 和 转接器 VAS 6338/12 牢固地拧到制冷剂管路上。

完成清洗后，安装新的空调压缩机。

将干燥器从冷凝器上拆下，然后重新安装塞子。

完成清洗后，安装新的干燥器。

配备 Climatronic 2+2 自动空调的自 2015 年款起的 Cayenne

将干燥器从冷凝器上拆下，然后重新安装塞子。

完成清洗后，安装新的干燥器。

拆下前膨胀阀，并替换为 转接器 VAS 6338/33 。

完成清洗后，安装新的膨胀阀。

拆下空调压缩机，将 转接器 VAS 6338/2 和 转接器 VAS 6338/12 牢固地拧到制冷剂管路上。

完成清洗后，安装新的空调压缩机。

将干燥器从冷凝器上拆下，然后重新安装塞子。

完成清洗后，安装新的干燥器。

清洗前制冷剂回路：

断开左前车轮拱罩内连接点处的制冷剂管路。

使用 转接器 VAS 6338/5 和 转接器 VAS 6338/11 封闭制冷剂回路。

清洗后制冷剂回路：

断开左前车轮拱罩内连接点处的制冷剂管路。

将后制冷剂管路牢固地拧到 转接器 VAS 6338/3 和 转接器 VAS 6338/4 上。

拆下后膨胀阀，并替换为 转接器 VAS 6338/17 。

完成清洗后，安装新的膨胀阀。

自 2011 年款起的 Cayenne Hybrid

将干燥器从冷凝器上拆下，然后重新安装塞子。

完成清洗后，安装新的干燥器。

拆下膨胀阀，并替换为 转接器 VAS 6338/33 。

完成清洗后，安装新的膨胀阀。

拆下空调压缩机，将 转接器 VAS 6338/2 和 转接器 VAS 6338/12 牢固地拧到制冷剂管路上。

完成清洗后，安装新的空调压缩机。

将干燥器从冷凝器上拆下，然后重新安装塞子。

完成清洗后，安装新的干燥器。

拆下膨胀阀，针对转接器对其进行改造。

→ 870129 冲洗制冷剂回路 -“清洗”部分

安装经改造的膨胀阀，并在清洗后安装新的膨胀阀。

必须单独清洗电动空调压缩机，不要在冲洗回路时对其进行清洗。

为此，将 转接器 VAS 6338/40 和 转接器 VAS 6338/41 牢固地拧到电动空调压缩机上。
