WM 870129 清洗制冷剂回路

工具

名称	类型	编号	描述

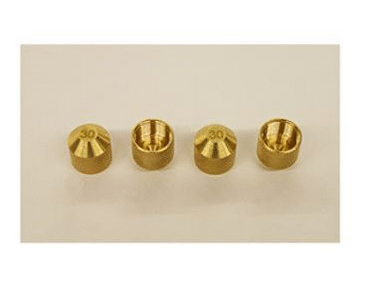

密封帽	车间设备	VAS 6338/30

工具

空调维修设备

用于清洗制冷剂回路的转接器

信息

• 在某些情况下（例如仅需清洗个别部件时），可以在制冷剂回路中吹入压缩空气和氮气。

• 只有当无法冲洗制冷剂回路或冲洗个别部件太过费时费力时，才能依次对制冷剂回路吹入压缩空气和氮气（例如只需花很少的时间即可吹净已拆下的制冷剂管路中的灰尘小颗粒和湿气）。

• 通常，对整个制冷剂回路吹入压缩空气和氮气的工作量远大于使用 R1234yf 或 R134a 制冷剂进行清洗（冲洗）。 另外，使用 R1234yf 或 R134a 制冷剂清洗部件的效果要好很多。 因此，在遇到故障时，务必对制冷剂回路进行冲洗（只有针对某些特定的问题和个别部件，才能通过吹入压缩空气和氮气进行清洁）。

• 在某些情况下，对某些部件（例如个别制冷剂管路或制冷剂软管）吹入压缩空气（例如用于清除已拆下的个别部件中的旧冷冻机油）或氮气（用于对个别部件进行干燥处理）就足以完成清洁工作。

准备工作

清洗制冷剂回路的准备工作

信息

• 如果没有适合于膨胀阀的转接器，也可以钻穿已拆下的膨胀阀（旧的膨胀阀在大多数情况下必须予以更换，因此不需要再使用）。

• 在钻孔之前，必须先拆下控制元件。 然后，必须使用合适的钻头之类的工具对膨胀阀钻孔。 （例如，钻头直径： 6.0 mm）。

• 钻孔前，可能需要从膨胀阀上拆下某些零件（取决于膨胀阀的具体型号）。

清洗制冷剂回路

处理制冷剂的警告信息

警告

• 可能导致冻伤

清洗制冷剂回路

信息

• 制冷剂回路中存在污垢或其他杂质。

• 在排空密封的制冷剂回路时，真空计无法保持稳定的真空状态（制冷剂回路中存在湿气从而积聚压力）。

• 制冷剂回路敞开的时间超过正常的组装时间（例如在事故后）。

• 在制冷剂回路中进行的压力和温度测量显示制冷剂回路中存在湿气。

• 因内部损坏（例如产生噪音或不工作）而必须更换空调压缩机。

• 必须安装使用不同冷冻机油的不同空调压缩机。

• 由于干燥器有故障，制冷剂回路中存在颗粒。

• 在制冷剂回路中存在受到污染的制冷剂。 我们建议您更换所有部件。

信息

• 对空调系统进行任何工作之前需要打开制冷剂系统时，必须先根据规定排空系统内的物质。

• 不能让污垢和水汽进入空调系统的管路和软管。

• 在进行所有工作期间，必须确保彻底洁净。

• 切勿用热蒸汽清洁系统部件内部。

• 清洁时只能使用氮气。

• 更换部件时，在打开系统后必须立即用合适的塞子封闭所有开口。

信息

• 始终逆着空调系统中制冷剂的流动方向冲洗各个部件（电动空调压缩机除外）。

• 在完成 5 至 10 个冲洗循环（完成冲洗的车辆）后，必须更换制冷剂回路冲洗装置中的过滤器，具体取决于所冲洗的制冷剂回路的型号和污染程度。 如果冲洗污染非常严重的制冷剂回路（制冷剂回路中的冷冻机油呈黑色且黏稠，或制冷剂回路中存在大量碎屑），则在冲洗完该制冷剂回路后，必须更换过滤器。 如果制冷剂回路如上述那样受到严重污染，最好在更换过滤器后，再次冲洗制冷剂回路。

针对转接器改造膨胀阀

信息

• 如果没有适合于膨胀阀的转接器，也可以钻穿已拆下的膨胀阀（旧的膨胀阀在大多数情况下必须予以更换，因此不需要再使用）。

• 在钻孔之前，必须先拆下控制元件。 然后，必须使用合适的钻头之类的工具对膨胀阀钻孔。 （例如，钻头直径： 6.0 mm）。

• 钻孔前，可能需要从膨胀阀上拆下某些零件（取决于膨胀阀的具体型号）。

钻穿膨胀阀

一般安装顺序

• 有导致空调压缩机损坏的风险

信息

• 在带有透明的机油分离器的空调维修设备上，先读取并记录机油油位，然后再排空制冷剂。

• 不要在空调系统已排空（压力表约为 0 bar）的情况下执行此步骤，否则，空气将进入制冷剂瓶。

• 如果车辆处于冷态，则可能需要重复执行抽吸步骤，直到清除空调系统中的所有制冷剂为止。 某些装置会自动执行此步骤。

信息

• 用于冲洗的空调维修设备中的制冷剂不得少于规定的最低量（至少 4 kg 的 R1234yf 和至少 8 kg 的 R134a）。 在相关的操作说明中，以冲洗制冷剂回路的最低量规范为准。

信息

• 以空调维修设备的操作说明中的说明为准。 此处描述的步骤可能与相应的空调维修设备制造商提供的说明不同。

信息

• 如果使用未经编程的空调维修设备执行冲洗操作，则必须手动执行冲洗程序（排空，每次使用至少 2 kg 的制冷剂冲洗 4 次并再次抽出制冷剂，排空）。

清洗制冷剂回路的基本回路图 1 - 空调维修设备（带冲洗装置） 2 - 空调维修设备的高压软管 3 - 制冷剂回路低压侧的接头转接器 4 - 连接到空调压缩机的低压管路的接头 5 - 已拆下的膨胀阀的转接器 6 - 蒸发器 7 - 连接到干燥器的高压管路的接头 8 - 衔接已拆下的干燥器的转接器 9 - 用于衔接部件的软管 10 - 冷凝器 11 - 连接到空调压缩机的高压管路的接头 12 - 制冷剂回路高压侧的接头转接器 13 - 冲洗装置上的软管 14 - 制冷剂回路的冲洗装置 15 - 空调维修设备上的低压软管 16 - 用于封闭通往第二个蒸发器的出口的转接器 17 - 用于封闭通往第二个蒸发器的出口的转接器 18 - 从制冷剂回路低压侧到第二个蒸发器的连接 19 - 从制冷剂回路高压侧到第二个蒸发器的连接 20 - 第二个蒸发器上拆下的膨胀阀的转接器 21 - 第二个蒸发器

信息

• 只有当清澈无色的制冷剂流经制冷剂回路冲洗装置的观察镜进入空调维修设备时，才表示制冷剂回路已清洗干净。

• 通过冲洗，可清除制冷剂回路中的所有冷冻机油（细微油迹除外，可予以忽略）。

• 如果制冷剂回路严重脏污，可能需要执行两次冲洗循环（两次冲洗循环各包含三个冲洗程序）。 在开始执行第二个冲洗循环之前，必须用新过滤器更换冲洗装置上的过滤器（参见《维修车间设备和专用工具手册》）。

信息

• 如果冲洗后不立即重新组装已冲洗的制冷剂回路，应将转接器留在接头上并用 密封帽 VAS 6338/30 封闭转接器上的接头。

后续工作

清洗制冷剂回路的后续工作
