WM 6048IN 排水口

排水口概图 - 全景式天窗

信息
以下概览可作为滑动式天窗或活动顶篷以及通风腔挡板上的排水口安装位置的指南。 为了清楚起见，未显示该区域中的附加部件。


全景式天窗上的排水口概图

全景式天窗上的排水口，内部（后部）
1 - 内部排水口（后部）— 进口
2 - 内部排水口（后部）— 出口

全景式天窗上的排水口，内部（前部）
1 - 内部排水口（前部）— 进口
2 - 内部排水口（前部）— 出口

排水套管（后部）
1 - 内部排水口（后部）— 出口

排水套管（前部）
1 - 内部排水口（前部）— 出口

排水口概图 - 滑动式天窗

信息
以下概览可作为滑动式天窗或活动顶篷以及通风腔挡板上的排水口安装位置的指南。 为了清楚起见，未显示该区域中的附加部件。


滑动式天窗上的排水口概图

滑动式天窗上的排水口，内部（后部）
1 - 内部排水口（后部）— 进口
2 - 内部排水口（后部）— 出口

滑动式天窗上的排水口，内部（前部）
1 - 内部排水口（前部）— 进口
2 - 内部排水口（前部）— 出口

排水套管（后部）
1 - 内部排水口（后部）— 出口

排水套管（前部）
1 - 内部排水口（前部）— 出口

排水口概图 - 通风腔挡板

信息
以下概览可作为滑动式天窗或活动顶篷以及通风腔挡板上的排水口安装位置的指南。 为了清楚起见，未显示该区域中的附加部件。

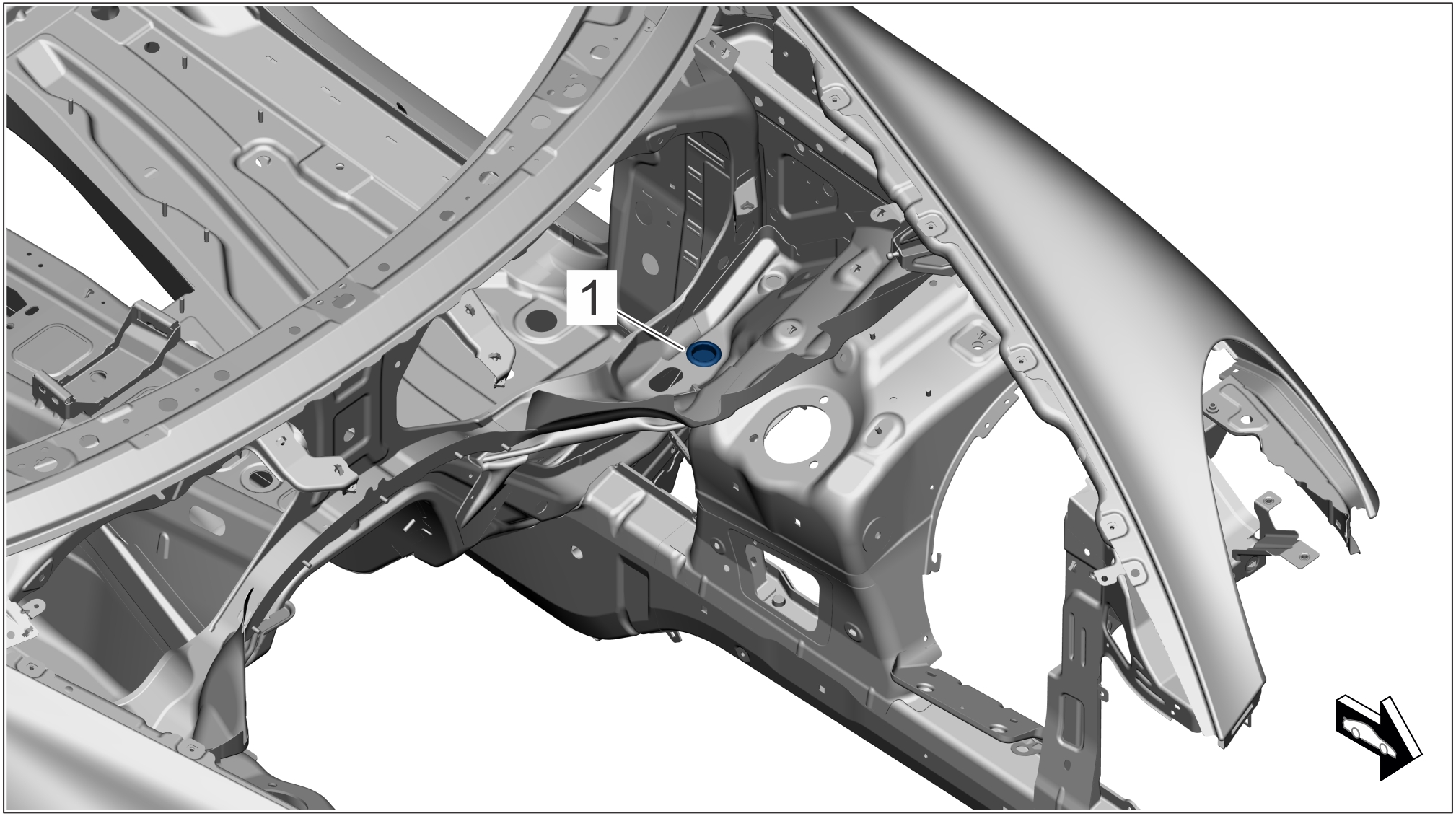

通风腔挡板上的排水套管
1 - 通风腔挡板上的排水套管 – 进口

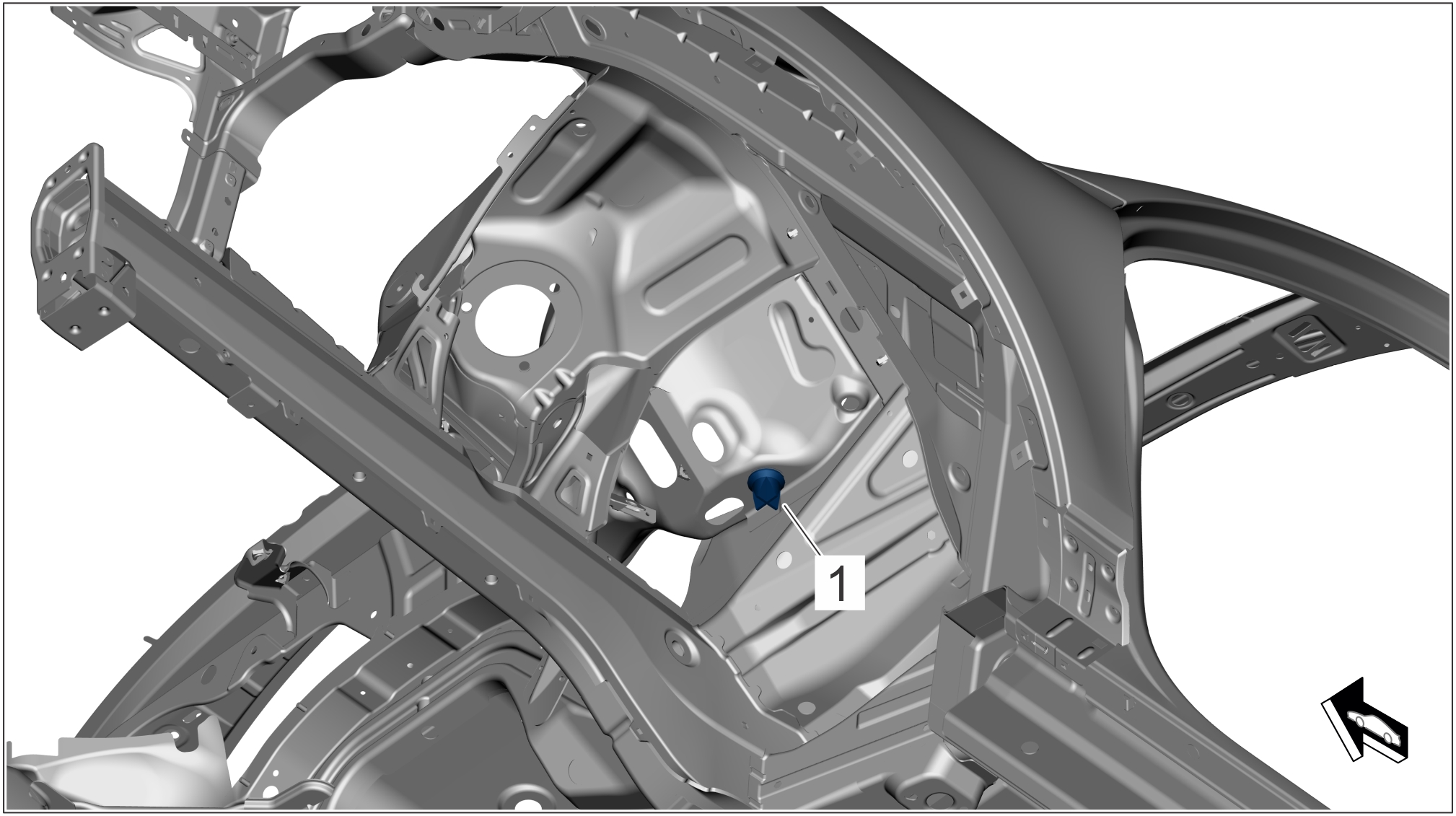

通风腔挡板上的排水套管
1 - 通风腔挡板上的排水套管 – 出口
