螺母 |
 |
螺母 |
| 位置 | 描述 | 类型 | 基本值 | 公差 1 | 公差 2 | ||
|---|---|---|---|---|---|---|---|
| 螺母，前部 | 项目 1 和 2 | 紧固扭矩 | 10 Nm (7.5 ftlb.) | ||||
|
|||||||
| 螺母，后部 | 项目 1 和 2 | 紧固扭矩 | 10 Nm (7.5 ftlb.) | ||||
|
|||||||
 |

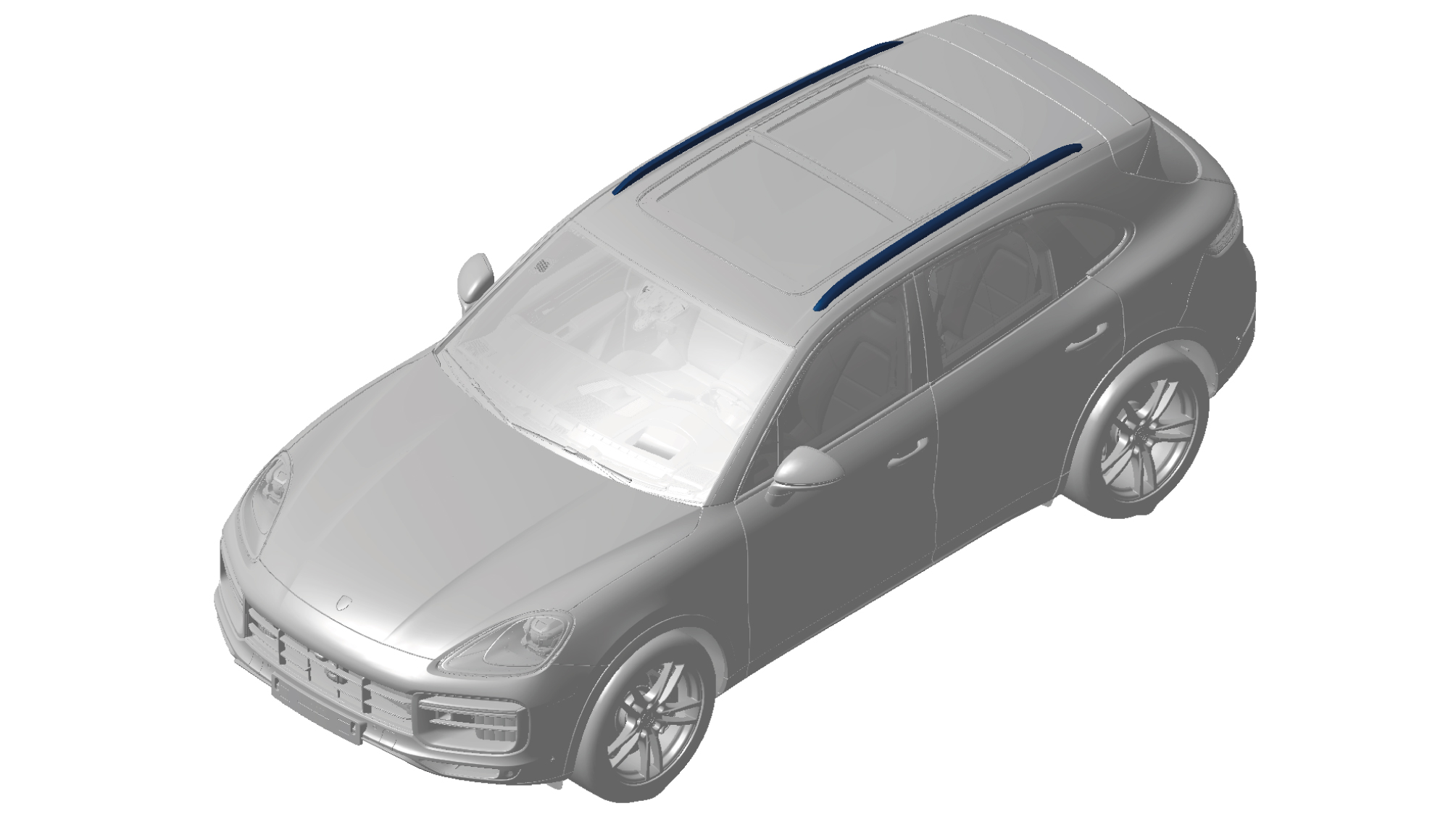

安装位置 |
| 1. | 拆下车顶衬里。 → 708419 拆卸和安装车顶衬里 -“安装”部分 |

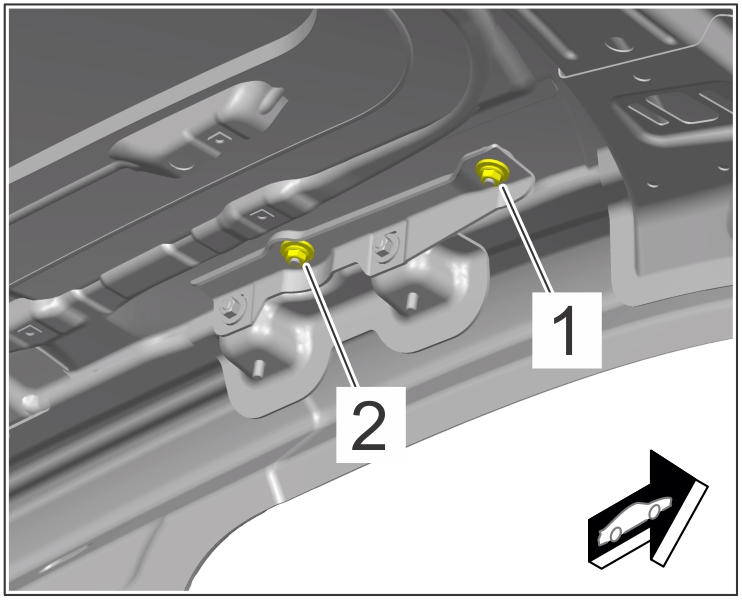

| 1. | 拧下后部的螺母
|
|
螺母 |

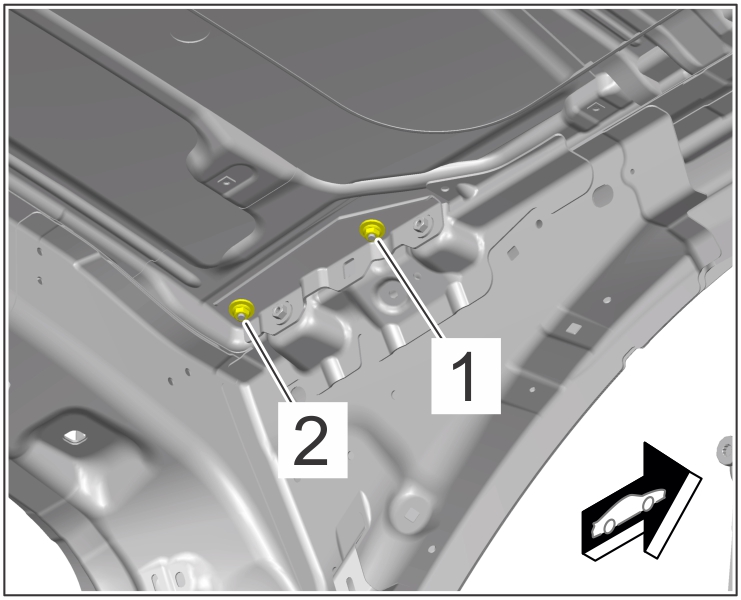

| 2. | 拧下前部的螺母
|
|
螺母 |

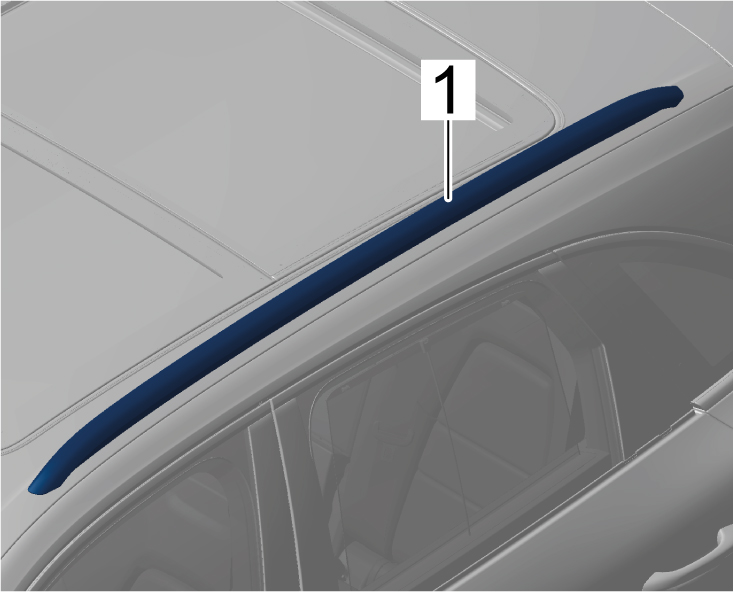

| 3. | 拆卸车顶行李轨。 |
 |
车顶行李轨 |
| 1. | 以相反顺序进行安装。 请特别注意以下事项： |
| 清洁车顶行李轨的接触面。 |
|
车顶行李轨 |
| 2. | 按此顺序将前部的螺母
|
|
螺母 |
| 3. | 按此顺序将后部的螺母
|
|
螺母 |
| 1. | 安装车顶衬里。 → 708419 拆卸和安装车顶衬里 -“安装”部分 |
