WM 6X00IN 关于拆卸车窗的概述信息

- 使用切割丝拆卸玻璃时的切割力
- 拆卸玻璃

技术价值

位置 描述 类型 基本值 公差 1 公差 2
切割丝长度   长度 1.5 m
切割丝长度   长度 1 m

使用切割丝拆卸玻璃时的切割力

使用切割丝拆卸玻璃时的切割力

信息

不利角度（需要强大的拉力）

高拉力
有利角度（需要正常的拉力）

正常拉力
最佳角度（只需最小的拉力）

低拉力

页面顶部

拆卸玻璃

使用 VAS 861 001 A 拆卸玻璃

警告
车窗拆卸和安装错误
→ 穿戴个人防护装备。
→ 更换割刀时务必切断电源。

注意
挡风玻璃拆卸不当
→ 当切割挡风玻璃时，请确保不损坏标有车辆识别号 (VIN) 的标牌。

信息
始终可以使用切割用金属丝和切割丝拆卸车辆上的车窗。
但与切割丝不同的是，切割用金属丝具有以下缺点：
由于这些原因，我们建议您使用切割丝。

信息

信息

1. 清洁玻璃内侧。
信息

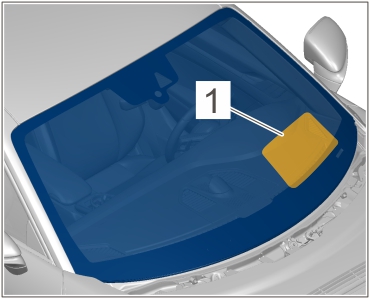

2. 选择合适的保护膜 -1- ，并将其滑入挡风玻璃和仪表板之间。

保护膜
信息

3. 将切割丝拉入乘客舱。

切割丝
信息

3.1. 用锥子 -1- 将车辆识别号 (VIN) 边缘车窗玻璃上的胶涂条从内侧穿透到外侧。
3.2. 将切割丝 -2- 通过锥子 -1- 拉入乘客舱。
3.3. 将切割丝 -2- 拉入乘客舱约 → 长度: 1.5 m 。
信息

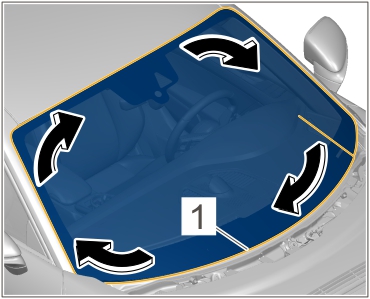

4. 将切割丝插入车窗玻璃的间隙中。

插入切割丝
4.1. 将切割丝 -1- 沿箭头方向完全插入车窗玻璃和车身之间的间隙。 如有必要，请使用楔子和肥皂水。

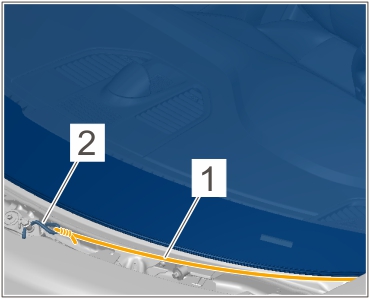

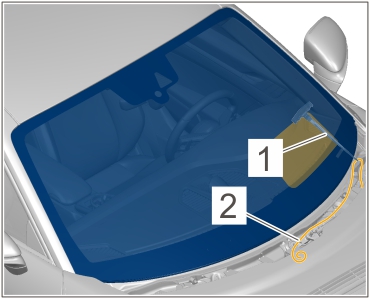

5. 将切割丝未系紧的一端 -1- 系在钩 -2- 上并钩到车身上。

固定切割丝

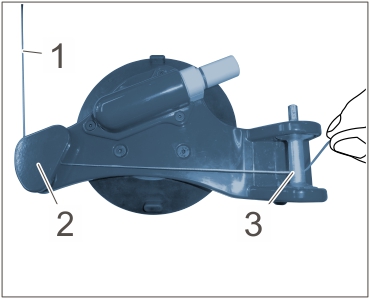

6. 将切割丝安装至缠绕设备上。

安装切割丝
6.1. 引导切割丝 -1- 穿过导向器 -2- 。
6.2. 将切割丝 -1- 穿入缠绕滚柱 -3- 并打上牢固的结。

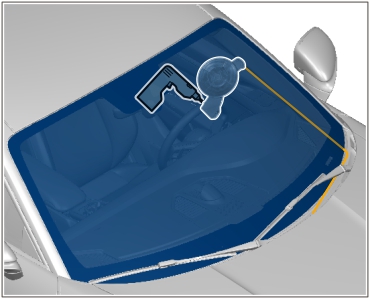

7. 将车窗玻璃一直分离到位置 -1- 。

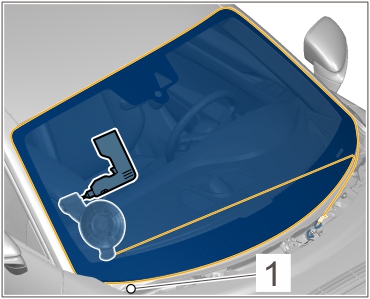

车窗玻璃 - 位置 1

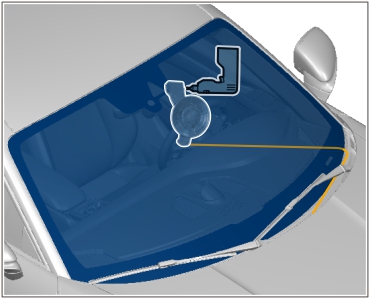

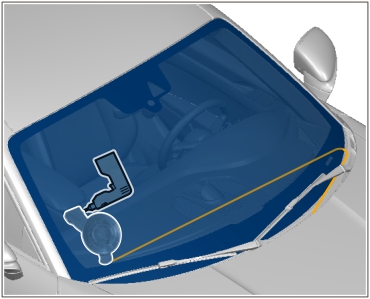

7.1. 将缠绕设备安装在车窗的右下角。
7.1.1. 将缠绕设备压到车窗上，并使用泵功能增大吸力。
7.2. 使用靠电池供电的螺丝刀将切割丝一直缠绕到位置 -1- ，从而分离车窗玻璃。
8. 将车窗玻璃一直分离到位置 -2- 。

车窗玻璃 - 位置 2
8.1. 旋开缠绕设备。
8.2. 将缠绕设备安装在车窗的右上角。
8.2.1. 将缠绕设备压到车窗上，并使用泵功能增大吸力。
8.3. 使用靠电池供电的螺丝刀将切割丝一直缠绕到位置 -2- ，从而分离车窗玻璃。
9. 将车窗玻璃一直分离到位置 -3- 。

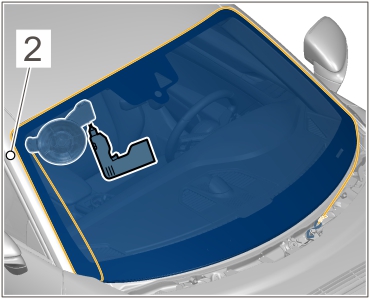

车窗玻璃 - 位置 3
9.1. 旋开缠绕设备。
9.2. 将缠绕设备安装在车窗的左上角。
9.2.1. 将缠绕设备压到车窗上，并使用泵功能增大吸力。
9.3. 使用靠电池供电的螺丝刀将切割丝一直缠绕到位置 -3- ，从而分离车窗玻璃。
10. 将车窗玻璃一直分离到位置 -4- 。

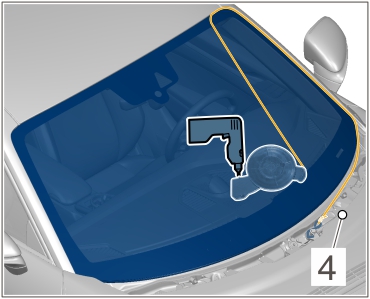

车窗玻璃 - 位置 4
10.1. 旋开缠绕设备。
10.2. 将缠绕设备安装在车窗的左下角。
10.2.1. 将缠绕设备压到车窗上，并使用泵功能增大吸力。
10.3. 使用靠电池供电的螺丝刀将切割丝一直缠绕到位置 -4- ，从而分离车窗玻璃。
11. 拆下玻璃。

使用 VAS 1474 B 拆卸玻璃

警告
车窗拆卸和安装错误
→ 穿戴个人防护装备。
→ 更换割刀时务必切断电源。

注意
挡风玻璃拆卸不当
→ 当切割挡风玻璃时，请确保不损坏标有车辆识别号 (VIN) 的标牌。

信息
始终可以使用切割用金属丝和切割丝拆卸车辆上的车窗。
但与切割丝不同的是，切割用金属丝具有以下缺点：
由于这些原因，我们建议您使用切割丝。

信息

信息

1. 清洁玻璃内侧。
信息

2. 选择合适的保护膜 -1- ，并将其滑入挡风玻璃和仪表板之间。

保护膜
信息

3. 将切割丝拉入乘客舱。

切割丝
信息

3.1. 用锥子 -A4- 将车辆识别号 (VIN) -C- 边缘车窗玻璃上的胶涂条从内侧穿透到外侧。
3.2. 将切割丝 -B- 穿入锥子 -A4- 的孔眼。
3.3. 将切割丝 -B- 拉入乘客舱。
3.4. 将切割丝 -B- 从锥子 -A4- 中抽出。
3.5. 将切割丝 -B- 约 → 长度: 1 m 拉入乘客舱。
信息

4. 将切割丝 -B- 插入车窗玻璃的间隙中。

插入切割丝
4.1. 将切割丝 -B- 沿箭头方向完全插入车窗玻璃和车身之间的间隙。 如有必要，请使用楔子和肥皂水。
5. 使用螺钉将切割丝的松动端 -B- 固定到车身上某个附加部件（如刮水器电机支座）的合适点 -2- 上。

固定切割丝
6. 将切割丝安装至缠绕设备上。

安装切割丝
6.1. 松开夹紧螺钉 -3- 。
6.2. 将切割丝 -B- 引入缠绕设备 -A3- 的孔内。
6.3. 将切割丝 -B- 用夹紧螺钉 -3- 牢牢卡住。
7. 将缠绕设备和导向轮安装在玻璃上。

将缠绕设备安装到玻璃上
7.1. 将缠绕设备 -A3- 沿对角线方向放置在玻璃中间。
7.2. 使用吸盘将缠绕设备 -A3- 牢牢地压在车窗玻璃上。
7.3. 移动操纵杆来将吸盘固定在车窗玻璃上。
8. 将玻璃一直切割到 -P1- 处。

车窗玻璃 - 位置 P1
8.1. 通过使缠绕设备上的切割丝不断缠绕而将玻璃一直切割到点 -P1- 处。
9. 重新放置缠绕设备。

重新放置缠绕设备
9.1. 旋开缠绕设备。
9.2. 松开缠绕设备下部的吸盘。
9.3. 将切割丝拉到吸盘的另一侧。
9.4. 移动操纵杆来将吸盘固定在玻璃上。
10. 将玻璃一直切割到 -P2- 处。

车窗玻璃 - 位置 P2
10.1. 旋开缠绕设备。
10.2. 将导向轮放入下端右角。
10.2.1. 使用吸盘将导向轮牢固地压在玻璃上。
10.2.2. 移动操纵杆来将吸盘固定在玻璃上。
10.3. 将切割丝通过导向轮导入缠绕设备。
10.4. 通过使缠绕设备上的切割丝不断缠绕而将车窗玻璃一直切割到点 -P2- 处。
11. 将玻璃一直切割到 -P3- 处。

车窗玻璃 - 位置 P3
11.1. 旋开缠绕设备。
11.2. 将导向轮放入上端右角。
11.2.1. 使用吸盘将导向轮牢固地压在玻璃上。
11.2.2. 移动操纵杆来将吸盘固定在玻璃上。
11.3. 将切割丝通过导向轮导入缠绕设备。
11.4. 通过使缠绕设备上的切割丝不断缠绕而将车窗玻璃一直切割到点 -P3- 处。
12. 重新放置缠绕设备。

重新放置缠绕设备
12.1. 旋开缠绕设备。
12.2. 松开缠绕设备的上部吸盘。
12.3. 将切割丝拉到吸盘的另一侧。
12.4. 移动操纵杆来将吸盘固定在玻璃上。
13. 将玻璃一直切割到 -P4- 处。

车窗玻璃 - 位置 P4
13.1. 旋开缠绕设备。
13.2. 将导向轮放入上端左角。
13.2.1. 使用吸盘将导向轮牢固地压在玻璃上。
13.2.2. 移动操纵杆来将吸盘固定在玻璃上。
13.3. 将切割丝通过导向轮导入缠绕设备。
13.4. 通过使缠绕设备上的切割丝不断缠绕而将车窗玻璃一直切割到点 -P4- 处。
14. 将玻璃一直切割到 -P5- 处。

车窗玻璃 - 位置 P5
14.1. 旋开缠绕设备。
14.2. 将导向轮放入下端左角。
14.2.1. 使用吸盘将导向轮牢固地压在玻璃上。
14.2.2. 移动操纵杆来将吸盘固定在玻璃上。
14.3. 将切割丝通过导向轮导入缠绕设备。
14.4. 通过使缠绕设备上的切割丝不断缠绕而将车窗玻璃一直切割到点 -P5- 处。
15. 将玻璃一直切割到 -P6- 处。

车窗玻璃 - 位置 P6
15.1. 通过使缠绕设备上的切割丝不断缠绕而将车窗玻璃一直切割到点 -P6- 处。
16. 拆下玻璃。
