安装与改装指南 Cayenne (92A) 6
8/11  ZH  6807

2013-5-2

车门槛护板，带照明

工具

名称 类型 编号 描述

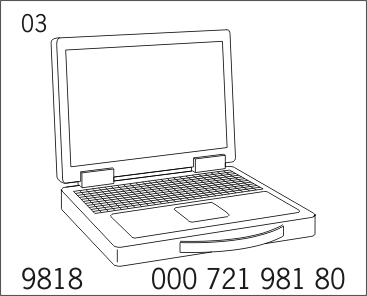

PIWIS 检测仪 II 专用工具 9818

年款: 起始时间 2011

情况：
改装

信息：
带照明的碳纤维复合材料或不锈钢车门槛护板可安装到门槛饰板中。 有以下标志可供选择：

零件号：


碳纤维复合材料车门槛护板，带照明，套件

958.044.800.12



→ “Cayenne”标志

958.044.800.16



→ “Cayenne S”标志

958.044.800.36



→ “Cayenne turbo”标志

958.044.800.39



→ “Cayenne GTS”标志




不锈钢车门槛护板，带照明，套件

958.044.800.11



→ “Cayenne”标志

958.044.800.15



→ “Cayenne S”标志

958.044.800.35



→ “Cayenne turbo”标志

958.044.800.38



→ “Cayenne GTS”标志


材料：

— — —

— —

清洁剂（市售）

工具：
PIWIS 检测仪 II 9818

组装：
1 准备工作。
1.1 连接蓄电池充电器。 → 2X00IN 蓄电池涓流充电
1.2 拆下两个前排座椅。 → 720119 拆卸和安装前排座椅
1.3 拆卸 1/3 分开折叠式后排座椅。 → 724819 拆卸和安装 1/3 分开折叠式后排座椅
1.4 拆下 2/3 分开折叠式后排座椅。 → 724819 拆卸和安装 2/3 分开折叠式后排座椅
1.5 拆下后行李厢的左右侧饰板。 → 700319 拆卸和安装后行李厢的侧饰板
1.6 拆下左右两侧的内门槛饰板。 → 680519 拆卸和安装内门槛饰板
2 将带照明的车门槛护板安装在内门槛饰板中。
2.1 拆下车门槛护板。
图 3
2.1.1 松开锁止凸耳 -1- 。
2.1.2 压出车门槛护板 -2- ( -箭头- ）。
2.2 在所有内门槛饰板中钻电缆孔 (Ø = 21 mm)。
2.2.1 左前和右前内门槛饰板：
钻孔的安装位置 → 图 4
图 4
在第一个内锁止凸耳 -1- 处，放置一把钢尺在中央位置 -箭头- 并标记尺寸 X。
图 5
X - 10.5 mm
先钻出一个 5 mm 的孔。
图 6
信息
若使用阶梯钻、锥柄麻花钻或刮削钻头，请确保锁止凸耳（图 7 -1-）未受损。

将钻孔钻大到直径为 21 mm 大小。
图 7
2.2.2 左后和右后内门槛饰板：
钻孔的安装位置 → 图 8
图 8
在最后一个锁止凸耳处，放置一把钢尺在中央位置并标记尺寸 X。
图 9
X - 10.5 mm
先钻出一个 5 mm 的孔。
信息
若使用阶梯钻、锥柄麻花钻或刮削钻头，请确保锁止凸耳（图 11 -1-）以及内门槛饰板表面的外露部分（图 10 -阴影区域-）未受损。

将钻孔钻大到直径为 21 mm 大小。
图 10
图 11
2.3 将带照明的车门槛护板安装在内门槛饰板中。
2.3.1 将接头和线路（扁平导体通路） -1- 穿过钻孔。
图 12
2.3.2 将带照明的车门槛护板 -3- 卡入内门槛饰板 -2- 中。
2.3.3 使用异丙醇清洁内门槛饰板底面上的接头和扁平导体通路的粘合区域（参见 → 图 13 ），以清除所有油脂和灰尘。
2.3.4 后内门槛饰板：
撕下接头上尼龙搭扣带的保护膜 -1- ，然后将接头粘贴到内门槛饰板上的图示位置。
图 13
将扁平导体通路 -箭头- 固定到内门槛饰板上（用两块粘合垫 -2- 固定）。
2.4 将带照明的车门槛护板安装到前内门槛饰板中。
2.4.1 将接头和线路（扁平导体通路）穿过钻孔。
2.4.2 将带照明的车门槛护板卡入内门槛饰板中。
2.4.3 使用清洁剂清洁内门槛饰板底面上的接头和扁平导体通路的粘合区域（参见 → 图 14 ），以清除所有油脂和灰尘。
2.4.4 驾驶员侧内门槛饰板：
将扁平导体通路 -2- 布置在外加强肋之间 -箭头- ，然后使用两块粘合垫 -1- 将其固定到内门槛饰板上。
图 14
撕下接头上尼龙搭扣带的保护膜 -1- ，然后将接头粘贴到内门槛饰板上的图示位置。 将扁平导体通路 -3- 固定到内门槛饰板上（用两块粘合垫 -2- 固定）。
图 15
2.4.5 乘客员侧内门槛饰板：
将扁平导体通路 -2- 布置在外加强肋之间 -箭头- ，然后使用两块粘合垫 -2- 将其固定到内门槛饰板上。
图 16
撕下接头上尼龙搭扣带的保护膜，然后将接头粘贴到内门槛饰板上的图示位置 -1- 。 将扁平导体通路 -3- 固定到内门槛饰板上（用两块粘合垫 -2- 固定）。
图 17
3 安装电线束。
3.1 准备工作。
3.1.1 拧下螺钉 -2- ，然后拆下导轨 -1- 。
图 18
3.1.2 仅适用于配备音箱放大器的车辆：
拆下音箱放大器。 → 914419 拆卸和安装音箱放大器
3.1.3 仅适用于 装有 TV 调谐器的车辆：
拆下 TV 调谐器。 → 911719 拆卸和安装 TV 调谐器
3.1.4 将后端电子装置控制单元从支架上拆下。 → 578919 拆卸和安装后端电子装置控制单元
信息
线束带有标记 VL = 左前，HL = 左后、VR = 右前、HR = 右后。

3.2 按照以下方式布置电线束 -1- 。
A 柱底部左侧 → 左侧脚坑中的配线管道 → 电源分配器 → 左后配线管道 → 左侧侧围板 → 备胎坑 → 右侧侧围板 → 右后配线管道 → 右侧脚坑中的配线管道 → A 柱底部右侧
图 19
信息
图示为配备 4 区域恒温空调的款型。 对于未配备 4 区域恒温空调的车辆，要改装的线束沿行李厢左侧的主线束布置。

3.2.1 在接地点 41 -3- 处开始布置线束。
图 20
→ 沿制冷剂管路的线束 -1- → 吸音器下方 -2- → 左车轮拱罩内的标准线束 -4-
→ 左后配线管道 -1- → 电源分配器 -箭头-
图 21
→ 电缆管道内 -1- → 左前脚坑
图 22
然后，从接地点 41 处布置线束 → 备胎坑地毯下方
图 23
→ 接地点 40 -3- → 标准线束 -2- → 后端电子装置控制单元 -1-
图 24
→ 右车轮拱罩内的线束
图 25
→ 前后脚坑中的配线管道
图 26
3.3 将 RD 线路连接到后端电子装置控制单元。
3.3.1 断开后端电子装置控制单元上的电气插头 -1- 。 → 578919 拆卸和安装后端电子装置控制单元
图 27
3.3.2 向下按压锁止机构 -箭头- ，然后将灰色插座 -1- 从插头托架 -2- 中滑出。
图 28
信息
确保插座触点可靠入位。

3.3.3 将插座触点插入灰色插座的插孔 8 -箭头- 中。
图 29
3.3.4 将灰色插座 -1- 滑入插头托架 -2- 中，直至锁止机构 -箭头- 卡入位。
图 30
3.3.5 连接后端电子装置控制单元上的电气插头 -1- 。 → 578919 拆卸和安装后端电子装置控制单元
图 31
3.4 在接地点 41 和 46 处固定线束。
图 32
3.4.1 将环形孔眼（BN 接地线） -1- 连接至接地点 MB46（右后车轮拱罩） -2- 。
→ 紧固扭矩: 9 Nm (6.5 ftlb.)
图 33
3.4.2 将环形孔眼（BN 接地线）连接至接地点 MB41（左后车轮拱罩）。
→ 紧固扭矩: 9 Nm (6.5 ftlb.)
3.5 用扎带将线束固定到标准线束上。
3.6 安装线束的收尾工作。
3.6.1 将后端电子装置控制单元滑入支架中。 → 578919 拆卸和安装后端电子装置控制单元
3.6.2 仅适用于配备电视调谐器的车辆：
安装电视调谐器。 → 911719 拆卸和安装 TV 调谐器
3.6.3 仅适用于配备音箱放大器的车辆：
安装音箱放大器。 → 914419 拆卸和安装音箱放大器
3.6.4 安装导轨 -1- 并拧紧螺钉 -2- 。
图 34
4 收尾工作。
4.1 安装左右两侧的内门槛装饰板。 → 680519 拆卸和安装内门槛饰板
4.2 安装后行李厢的左右侧饰板。 → 700319 拆卸和安装后行李厢的侧饰板
4.3 安装 2/3 分开折叠式后排座椅。 → 724819 拆卸和安装 2/3 分开折叠式后排座椅
4.4 安装 1/3 分开折叠式后排座椅。 → 724819 拆卸和安装 1/3 分开折叠式后排座椅
4.5 安装两个前排座椅。 → 720119 拆卸和安装前排座椅
4.6 通过开关车门进行功能测试。
4.7 读取所有系统的故障记忆，处理所有的现有故障，然后清除故障记忆。 → 0335IN 诊断维护： 诊断系统和保养周期…
4.8 断开蓄电池充电器。 → 2X00IN 蓄电池涓流充电

工作时间：
68072340: 安装带照明的车门槛护板; 人工时间 500 TU
包括 安装电线束，拆卸和安装前后内门槛饰板，改装车门槛护板。
