安装与改装指南 | Cayenne (92A) | 9 |
45/14 ZH 9121 |
2014-11-14
名称 | 类型 | 编号 | 描述 | |
---|---|---|---|---|
PIWIS 检测仪 II | 专用工具 | 9818 | ![]() |
国家/地区 |
国家/地区代码 |
国家/地区 |
国家/地区代码 |
德国 |
C00 |
卢森堡 |
C19 |
法国/法属圭亚那/瓜德罗普岛(法属安的列斯群岛)/法属波利尼西亚/马提尼克岛(法属安的列斯群岛)/安道尔共和国/摩纳哥/圣 马丁岛(法属安的列斯群岛) |
C05 |
荷兰 |
C20 |
意大利 |
C07 |
挪威 |
C21 |
瑞典/冰岛 |
C09 |
比利时 |
C22 |
瑞士/列支敦士登 |
C10 |
西班牙/葡萄牙 |
C27 |
奥地利/克罗地亚/捷克共和国/匈牙利/马其顿/黑山共和国/罗马尼亚/斯洛伐克/斯洛文尼亚/塞尔维亚 |
C11 |
希腊 |
C28 |
丹麦 |
C12 |
俄罗斯 |
C38 |
爱沙尼亚/芬兰/拉脱维亚/立陶宛 |
C13 |
塞浦路斯/马耳他 |
C98 |
英国/爱尔兰 |
C16 |
波斯尼亚和黑塞哥维那/保加利亚/波兰 |
C99 |
|
95B.044.900.20 |
→ 无线互联网访问设备 (LTE),套件 |
图 2
|
— — — |
1 x |
路由器控制单元
|
— — — |
1 x |
电源线束
|
— — — |
2 个 |
带天线电缆的天线
|
— — — |
1 x |
安装材料
|
— — — |
1 x |
操作说明
|
95B.044.900.25 |
1 x |
维修组件包括: |
— — — |
— — |
包装带(市售) |
— — — |
— — |
车窗清洁剂(市售) |
1 | 准备工作。 |
1.1 | 连接蓄电池充电器。 → 2X00IN 蓄电池涓流充电 |
1.2 | 拆下右侧的 A 柱饰板。 → 705719 拆卸和安装 A 柱饰板 |
1.3 | 拆下右侧遮阳板。 → 682319 拆卸和安装遮阳板 |
1.4 | 松开左侧遮阳板固定鞍座。 → 682319 拆卸和安装遮阳板 |
1.5 | 拆下右前拉手。 → 683519 拆卸和安装前拉手 |
1.6 | 拆下右后拉手。 → 683719 拆卸和安装后拉手 |
1.7 | 拆卸右侧 B 柱饰板。 → 706719 拆卸和安装 B 柱饰板 |
1.8 | 拆下内后视镜的上盖。 → 682719 拆卸和安装车内后视镜 |
1.9 | 拆下车顶控制台。 → 708319 拆卸和安装车顶控制台 |
1.10 | 将车顶衬里局部拆下。 |
旋开并取下车顶控制台下方车顶衬里的螺钉
|
图 3
|

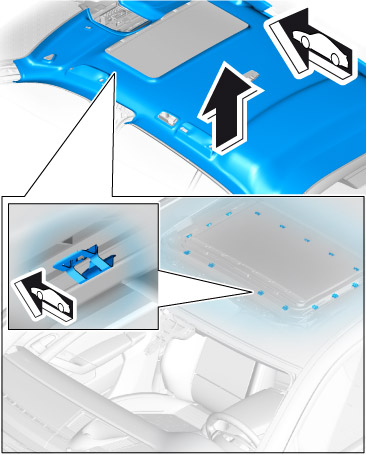

1.11 | 仅适用于配备滑动式天窗的车辆: 将车顶衬里从滑动式天窗开口旁边的固定卡子上松开。 |
图 4
|
1.12 | 拆下手套箱。 → 681519 拆卸和安装手套箱 |
2 | 安装电源线束。 |
2.1 | 连接电源线束
|
图 5
|
2.2 | 按以下方法布置电源线束
|
3 | 安装天线。 |
3.1 | 天线位置
|
图 6
|
3.2 | 使用车窗清洁剂对挡风玻璃内侧(天线的粘合区域
|
图 7
|
3.3 | 将天线粘至挡风玻璃内侧。 |
3.3.1 | 右侧: 撕下天线上的保护膜。 将天线 |
图 8
|
将天线推回约 5 mm
|
将天线压至挡风玻璃上。 |
3.3.2 | 左侧: 如步骤 3.3.1 中所述,撕下保护膜并将天线粘贴至挡风玻璃上。 |
3.4 | 沿着标准车顶线束布置天线线路
|
图 9
|
如果没有标准车顶线束,则将天线线路
|
图 10
|
3.5 | 沿着 A 柱和仪表板布置天线线路
|
图 11
|
3.6 | 天线线路
|
图 12
|
3.7 | 用扎带将天线线路固定到手套箱灯线束上。 |
3.8 | 将天线线路向后拉,然后用扎带
|
图 13
|
4 | 在手套箱中钻孔。 |
4.1 | 所需的钻孔概图: |
图 14
|
4.2 | 固定销和电缆衬套的钻孔尺寸。 |
![]() |
信息 |
4.2.1 | 间隔螺栓的钻孔尺寸。 |
图 15
|
4.2.2 | 电缆衬套的钻孔尺寸。 |
图 16
|
4.3 | 钻孔。 |
图 17
|
4.4 | 安装用于路由器控制单元的间隔螺栓
|
图 18
|
在左侧锉平垫圈
|
4.5 | 安装手套箱之前,检查路由器控制单元的安装位置。 必要时调节固定销之间的间隙。 |
图 19
|
5 | 安装路由器控制单元。 |
5.1 | 安装手套箱。 → 681519 拆卸和安装手套箱 |
5.1.1 | 插入标准电气插头。 |
5.1.2 | 将路由器控制单元的电源线束和天线线路通过孔(直径为 18 mm)引入手套箱中。 |
5.1.3 | 完成安装手套箱的其余工作。 |
5.2 | 将电源插头
|
图 20
|
5.3 | 将路由器控制单元
|
图 21
|
6 | 收尾工作。 |
6.1 | 固定车顶衬里。 |
6.1.1 | 拧入车顶控制台下方车顶衬里的螺钉
|
图 22
|

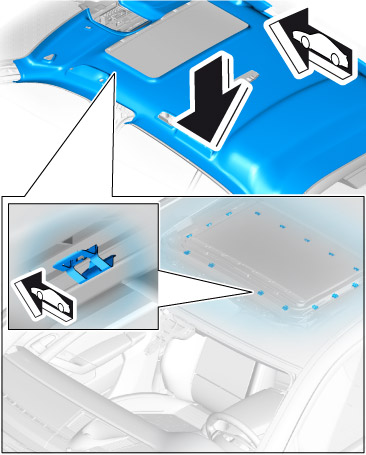

6.1.2 | 仅适用于配备滑动式天窗的车辆: 检查滑动式天窗开口旁边的车顶衬里固定卡子是否变形,必要时予以更换。 |
将车顶衬里卡入滑动式天窗开口旁边的固定卡子内。 |
图 23
|
6.2 | 安装内后视镜的上盖。 → 682719 拆卸和安装车内后视镜 |
6.3 | 安装车顶控制台。 → 708319 拆卸和安装车顶控制台 |
6.4 | 安装右侧遮阳板。 → 682319 拆卸和安装遮阳板 |
6.5 | 固定左侧遮阳板固定鞍座。 → 682319 拆卸和安装遮阳板 |
6.6 | 安装右侧的 A 柱饰板。 → 705719 拆卸和安装 A 柱饰板 |
6.7 | 安装右前拉手。 → 683519 拆卸和安装前拉手 |
6.8 | 安装右后拉手。 → 683719 拆卸和安装后拉手 |
6.9 | 安装右侧的 B 柱饰板。 → 706719 拆卸和安装 B 柱饰板 |
6.10 | 执行功能测试。 |
6.10.1 | 将 SIM 卡滑入路由器控制单元上的槽中,直到 SIM 卡牢固接合。 |
6.10.2 | 绿色 LED 亮起以及蓝色和黄色 LED 开始闪烁时,表示设备处于准备就绪状态。 |
6.10.3 | 使用具有 WLAN 功能的设备选择一个无线网络(例如 SSID = Porsche00973)。 |
6.10.4 | 在具有 WLAN 功能的设备中输入 16 位 WLAN 网络密钥(请参见塑料卡或标签)。 |
6.10.5 | 启动浏览器,在 URL 地址栏输入名称 http://Porsche.go 或 IP 地址 192.168.9.11。 |
6.10.6 | 然后输入并存储 SIM 卡的 4 位 PIN(PIN = 个人识别码)。 |
6.10.7 | 此时显示信息“Your PIN was accepted successfully”(您的 PIN 已验证成功)。 从自动配置文件检测中选择相关配置文件。 |
![]() |
信息 |
6.10.8 | 此时显示状态页。 状态信息: “No internet connection....”(无互联网连接....)以及“Profile was accepted successfully...”(配置文件已验证成功...) |
6.10.9 | 等待 1 分钟左右,直到黄色 LED 指示灯持续亮起。 现在必须选择“Overview”(概述)。 将显示一条消息,例如: Telekom.de 4G 或 消息例如: No network available”(无可用网络) “Ready”(准备就绪)等状态信息 |
6.10.10 | 可使用右下角的下拉菜单更改语言。 |
6.10.11 | 关闭具有 WLAN 功能的设备。 从路由器控制单元中取出 SIM 卡。 |
![]() |
信息 |
6.10.12 | 将包含访问密码的标签粘贴到操作说明的内侧。 将操作说明和塑料卡放入车载文件夹中。 |
6.11 | 读取所有系统的故障记忆,处理所有的现有故障,然后清除故障记忆。 → 033500 车载诊断系统的故障记忆 |
6.12 | 断开蓄电池充电器。 → 2X00IN 蓄电池涓流充电 |
