安装与改装指南	Cayenne (92A)	4
	16/15 ZH 4413

2015-4-17

车轮厚垫片 – 5 mm（识别号 ARC）

名称	类型	编号	描述

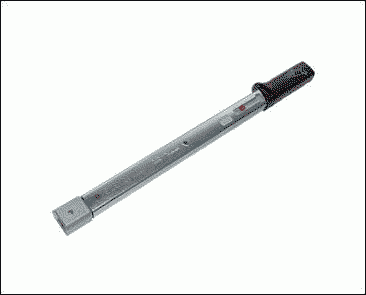

扭矩扳手	商用工具	Nr.90 Pos.6

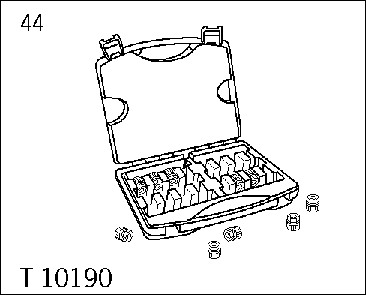

防盗车轮螺栓的转接器套件	VW 工具	T10190

年款: 起始时间 2015

情况：

改装

限制：

不可用于日本（国家/地区代码 C08/C18）！
不可与雪地防滑链搭配使用！
对于下面所列的车轮，5 mm 车轮厚垫片仅可与“轮眉”（识别号： 6GB/6GF/6GH/6GJ）或 SportDesign 套装（Aerokit = 识别号： 2D1/2D2）搭配使用！

车轮尺寸和设计	大众零件号：	保时捷零件号：
20 英寸 RS Spyder 车轮 – （GTS 尺寸）– 9.5J x 20 RO 47	7P5.601.025.N.FFF	958.362.151.00.FFF（已涂漆）
21 英寸 911 Turbo II 10J x 21 RO 50	7P5.601.025.M.FFF	958.362.142.01.FFF（已涂漆）
21 英寸 Cayenne SportEdition – 10J x 21 RO 50	7P5.601.025.BF.FFF	958.362.150.02.FFF（已涂漆）
	7P5.601.025.BG.FFF	958.362.150.10.FFF（已涂漆）
	7P5.601.025.BH.FFF	958.362.152.01.FFF（已涂漆）
	7P5.601.025.BJ.FFF	958.362.152.20.FFF（已涂漆）
21 英寸 Sport Classic – 10J x 21 RO 50	7P5.601.025.BD.FFF	958.362.154.00.FFF（已涂漆）
21 英寸 911 Turbo III – 10J x 21 RO 50	7P5.601.025.AE.FFF	958.362.142.20.FFF（已涂漆）

说明：

有关更多信息，也可另见当前出厂证明“认可的轮胎、车轮和厚垫片”（ → 440000 认可的轮胎、车轮和厚垫片 (02/15)）。

安装车轮厚垫片之后，还必须将标准车轮螺栓连同转接器一起交给客户。

零件号：

958.044.500.00

→ 5 mm 车轮厚垫片，套件

零件列表：

图 1

997.361.605.92	4 x	车轮厚垫片，5 mm 宽 -1-
958.361.980.00	16 x	车轮螺栓，M14 x 1.5 x 54，黑色，蓝色球面盖环 -2-
000.044.602.42	1 x	带防盗保护装置的车轮螺栓 -3- ，套件包括： 4 个车轮螺栓，M14 x 1.5 x 54，黑色，蓝色球面盖环 1 个转接器

注意：

请遵守各个国家/地区的相关法律规定！

仅适用于欧盟 (EU) 成员国：
此处所述的车轮厚垫片包含在 Cayenne 车辆（92A 车型）自 e13*2007/46*1085*09（M1 型式认证）和 e13*2007/46*1106*09（N1 型式认证）起的欧盟通用认证中。

信息

请将此信息全部传达给客户。

工具：

扭矩扳手 Nr.90 Pos.6

防盗车轮螺栓的转接器套件 T10190

组装：

准备工作

1.1	拆下车轮（4 个）（→ 440519 拆卸和安装车轮）。

1.2	清洁车轮厚垫片与制动盘毂之间的接触面，以清除所有灰尘和腐蚀物 ( -箭头- )。

图 2

2	将 5 mm 车轮厚垫片（4 个）放置在轮毂上，但无需将其拧到轮毂上。

3	使用新的车轮螺栓 M14 x 1.5 x 54（每个车轮 4 个）和一个带有防盗保护装置的新车轮螺栓 M14 x 1.5 x 54（每个车轮 1 个）安装车轮（4 个）和车轮厚垫片（每个车轮 1 个），→ 440519 拆卸和安装车轮）。 → 紧固扭矩: 160 Nm (118 ftlb.)

44 13 24 00:

–已安装车轮厚垫片（4 个）–; 人工时间 110 TU
