作业号码: 87322-2

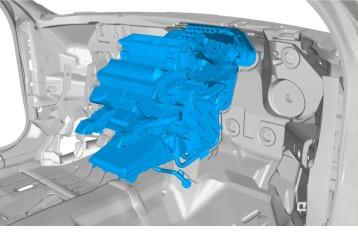

气候单元
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
拆下雨刷臂 请参阅： 雨刷臂
拆卸雨刷装置，挡风玻璃 请参阅： 挡风玻璃雨刷机构

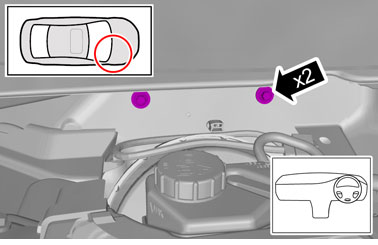

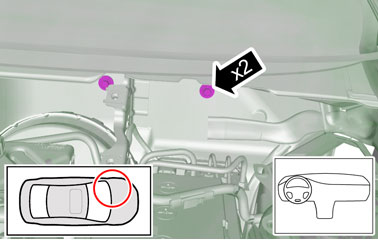

拆下螺丝。
扭力： M6 10 Nm
拆下螺丝。
扭力： M6 10 Nm
排放制冷剂 请参阅： 制冷剂，排放
执行冷却系统的排放、加满和放气 请参阅： 冷却系统－排放、充注及泄放
拆下膨胀阀 请参阅： 膨胀阀

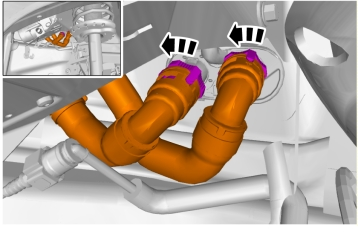

把锁松开。
拆卸仪表板 请参阅： 仪表板
将有标记部分折叠到一侧。
拆下已标示的部分。
拆下螺丝。
拆下螺丝。
扭力： M8 24 Nm

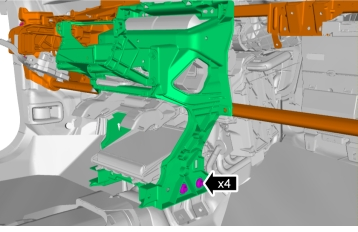

拆下螺丝。
扭力： M6 10 Nm
注意！
确保使用新的组件。

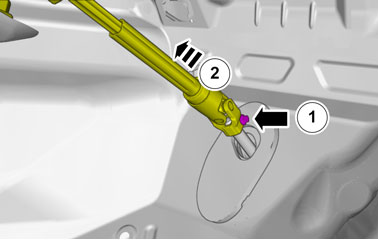

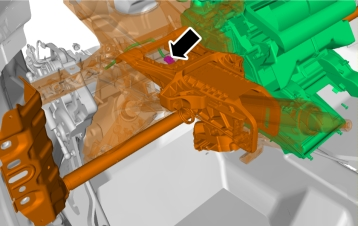

拆下螺丝。
扭力： 转向柱至转向机（转向轴接头） 25 Nm

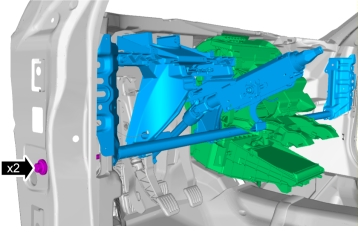

拆下螺丝。
拆下螺丝。
扭力： M8 24 Nm

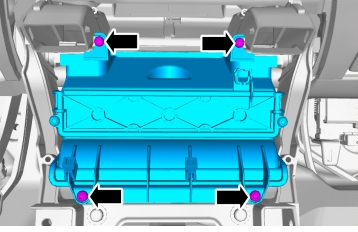

拆下螺丝。
扭力： M10 50 Nm

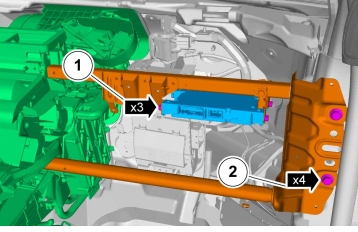

  1. 扭力： M6 10 Nm
  2. 扭力： M8 24 Nm

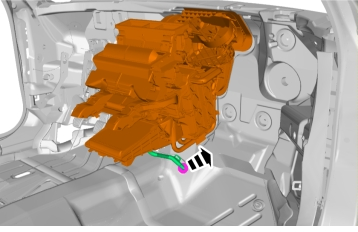

小心拆下此零件。
拆下已标示的部分。
安装
以相反次序安装。
执行制冷剂，填充 请参阅： 制冷剂，加注
执行冷却系统的排放、加满和放气 请参阅： 冷却系统－排放、充注及泄放
