作业号码: 87408-2
冷凝器
特种工具
999 5972 装置器(万用型/驱动桥)
工具编号：
999 5972
工具说明：
装置器(万用型/驱动桥)
工具挂板：
43
998 5972 千斤顶 (液压)
工具编号：
998 5972
工具说明：
千斤顶 (液压)
工具挂板：
40
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
排放制冷剂
请参阅： 制冷剂，排放
执行断开和连接蓄电池
请参阅： 断开和连接蓄电池
小心!
确保所有开口都被封住。

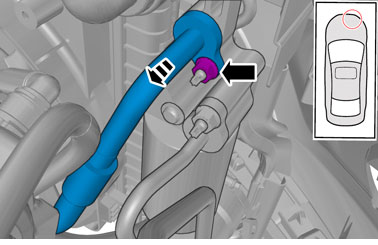

拆下螺帽。
扭力： M8 24 Nm
小心!
确保所有开口都被封住。
拆下螺帽。
扭力： M8 24 Nm
小心!
确保所有开口都被封住。
拆下螺丝。
-
扭力： M6 10 Nm
-
扭力： M7 17 Nm
请参阅有关车体举升点之信息
请参阅： 顶车点，车体
拆下螺丝。
拆下夹扣。
拆下已标示的部分。
拆卸前保险杠外壳
请参阅： 前保险杠护盖

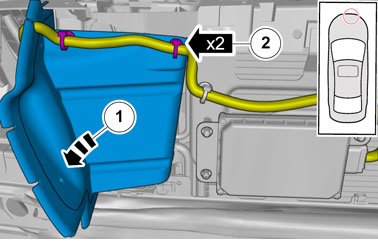

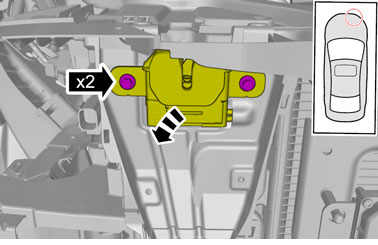

车辆配备接近警示雷达装置
注意！
在拆卸前记下组件的位置。
拆开线束夹扣。
拆下已标示的部分。

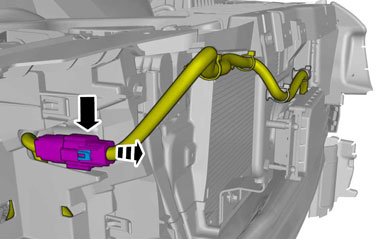

拆开接头。
所有车辆
注意！
在拆卸前记下组件的位置。
注意！
确保发动机盖关闭了才上紧螺栓。

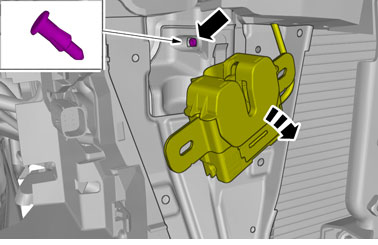

拆下螺丝。
扭力： M6 10 Nm
拆下夹扣。
将有标记部分折叠到一侧。
拆下螺丝。
清除明显的剩余部份。
注意！
在拆卸前记下组件的位置。
清除明显的剩余部份。

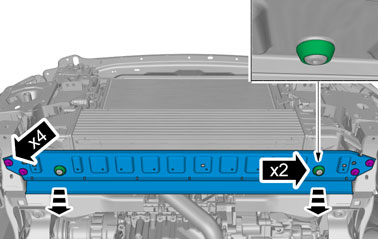

拆卸前保险杠横梁
请参阅： 前保险杠横构件
注意！
在拆卸前记下组件的位置。
拆下螺丝。
扭力： M8 24 Nm
小心!
处理本组件时，务必极其小心。
注意！
在拆卸前记下组件的位置。

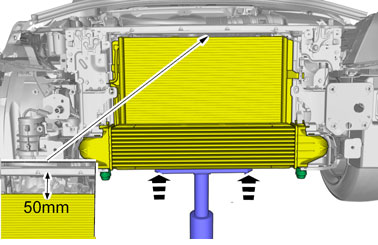

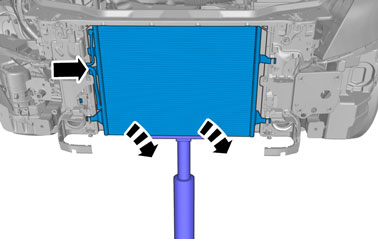

使用：升降装置
专用工具：
999 5972
专用工具：
998 5972
注意！
在拆卸前记下组件的位置。
清除明显的剩余部份。

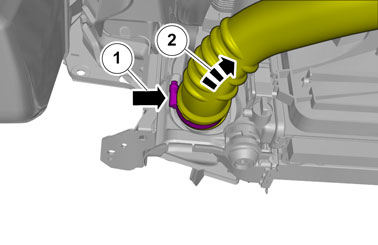

松开软管夹。
从连接装置上拆下软管。
将有标记部分折叠到一侧。

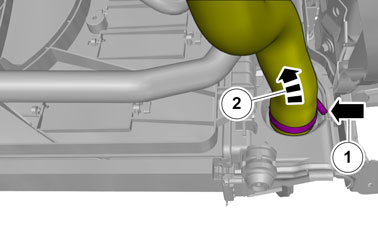

松开软管夹。
从连接装置上拆下软管。
将有标记部分折叠到一侧。

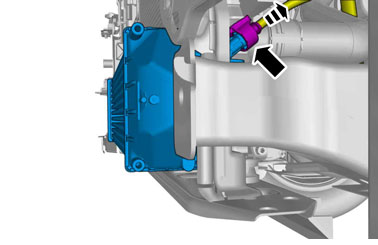

拆开接头。
拆下螺丝。
解开锁。
拆下已标示的部分。
注意！
在拆卸前记下组件的位置。

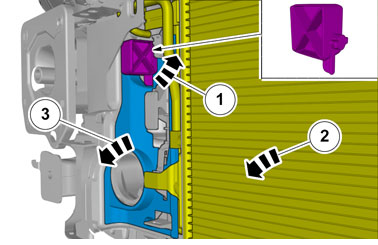

解开锁。
拆下已标示的部分。
注意！
在拆卸前记下组件的位置。

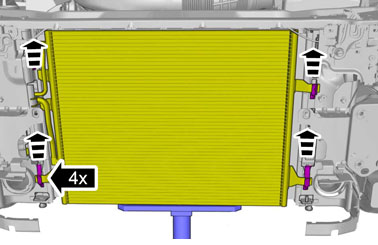

解开锁。
注意！
在拆卸前记下组件的位置。
拆下夹扣。

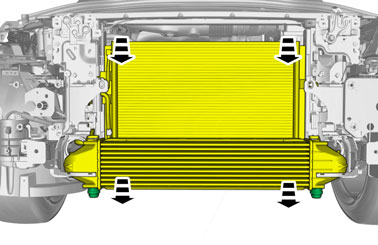

拆下已标示的部分。
小心!
安装或移除本组件时请特别小心。
安装
小心!
只可使用说明的材料润滑密封。
注意！
用新的螺丝。
注意！
确保密封正确定位。
以相反次序安装。
执行制冷剂，填充
请参阅： 制冷剂，加注
执行气候单元，检查
请参阅： 恒温控制系统，检查
