正时皮带
特种工具
999 7497 反向固定器
工具编号： 999 7497
工具说明： 反向固定器
工具挂板： 21
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
-
右前轮 请参阅： 车轮
-
发动机支撑绝缘体，右 请参阅： 发动机垫片，右
-
减震器 请参阅： 减震器
拆下螺丝。
扭力： M6 10 Nm
小心!
请确认部件位置正确。
专用工具：
999 7497
专用工具：
999 7497
注意！
请务必将件组转至停止。
上紧螺帽。
松开螺钉。
拆下螺丝。

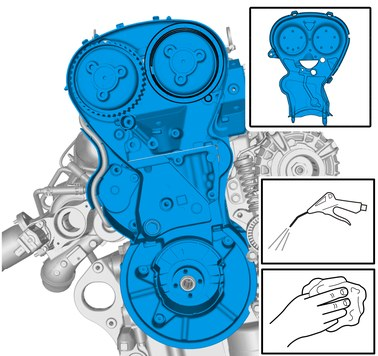

清洁
注意！
确保组件干净且无异物。
用压缩空气吹干净
检查

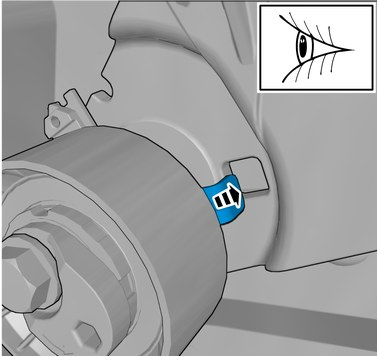

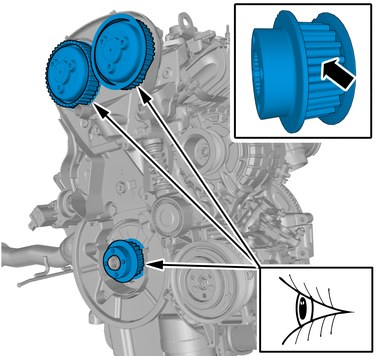

检查表面的磨损情况。
安装
小心!
请确认部件位置正确。
小心!
确保曲柄没有转动。
注意！
确保使用新的组件。
上紧螺丝.
扭力： M8 24 Nm
小心!
请确认部件位置正确。
注意！
在本阶段，只能用手拧紧螺丝。
注意！
确保使用新的组件。
安装螺丝。
注意！
务必按照所示顺序。
注意！
确保使用新的组件。
小心!
确保已将被标示之零组件予以拆除。
调节皮带张紧器
注意！
正时皮带张紧器的设定值取决于发动机温度。
注意！
确保皮带张紧轮与皮带张紧轮支架对齐。
调整为指定值。
使用：六角扳手
上紧螺丝.
扭力： M8 24 Nm
注意！
发动机已转动故皮带会假设其正确位置。
转动发动机
小心!
倘若实测值大于或小于指定的范围，必须再次执行有关调整部份的所有步骤。
注意！
确保皮带张紧轮与皮带张紧轮支架对齐。
调整为指定值。
安装
以相反次序安装。
