作业号码: 21563-3 21557-2

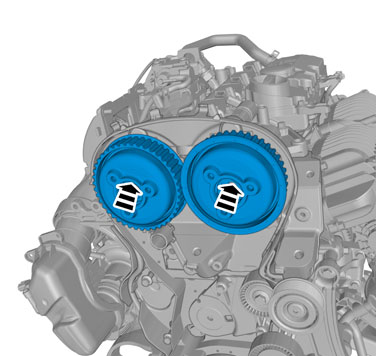

VVT单元
特种工具

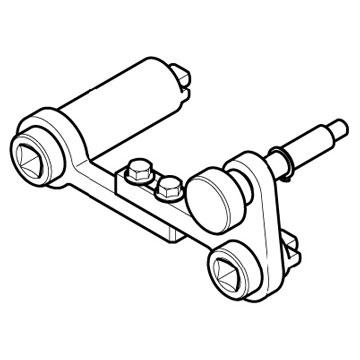

999 7497 反向固定器
工具编号：
999 7497
工具说明：
反向固定器
工具挂板：
21

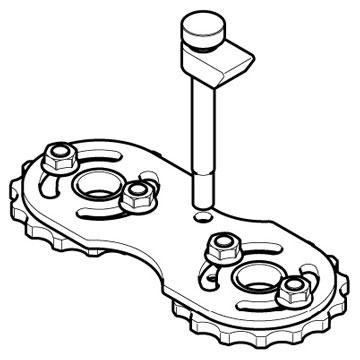

999 7490 位置调节器
工具编号：
999 7490
工具说明：
位置调节器
工具挂板：
21
材料
标示
零件编号
异丙醇
1161721
发动机机油
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
-
右前轮 请参阅： 车轮
-
发动机支撑绝缘体，右 请参阅： 发动机垫片，右
-
减震器 请参阅： 减震器

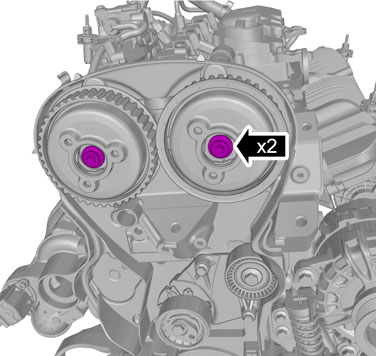

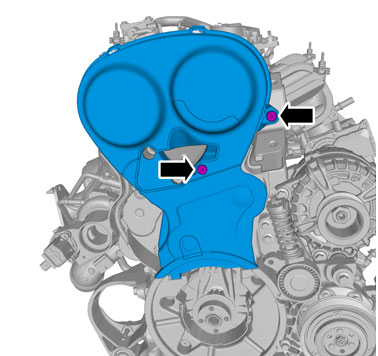

拆下螺丝。
扭力： M6 10 Nm
警告!
准备收集流出的液体。

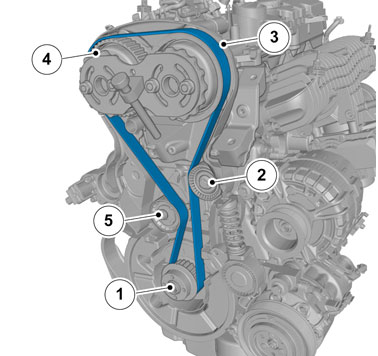

取下正时皮带
请参阅： 正时皮带

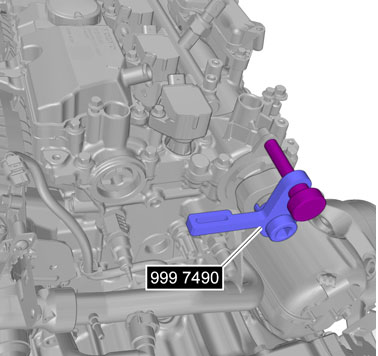

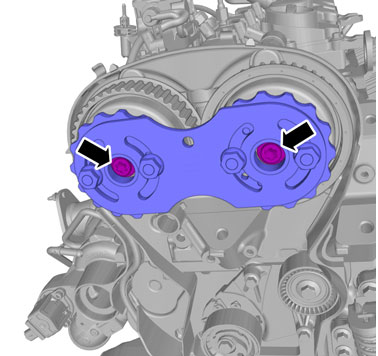

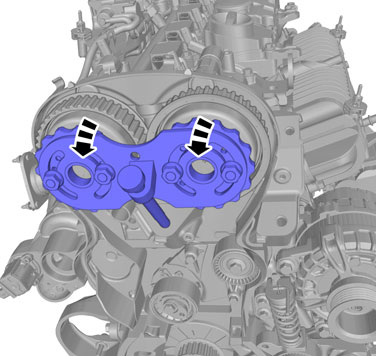

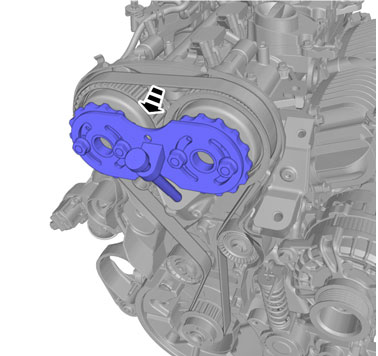

专用工具：
999 7497

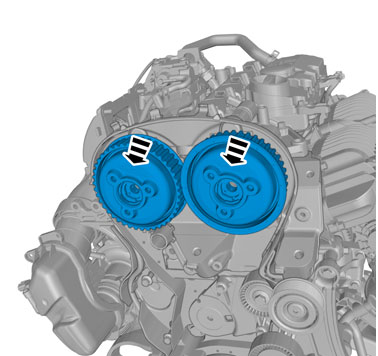

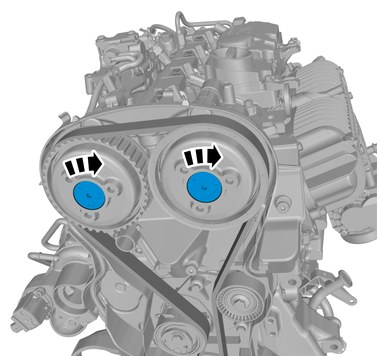

拆下螺丝。
小心!
确保已将被标示之零组件予以拆除。
警告!
准备收集流出的液体。
拆下刹车增压器真空泵
请参阅： 真空泵，刹车倍力器

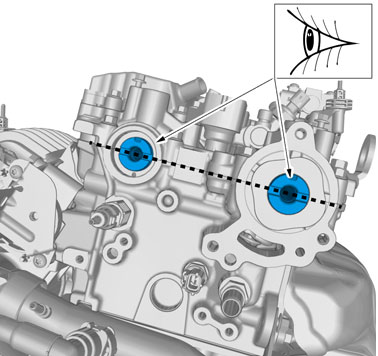

小心!
请确认部件位置正确。

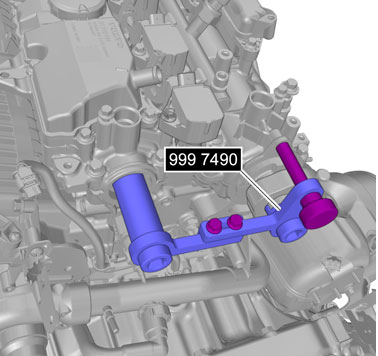

专用工具：
999 7490
安装
-

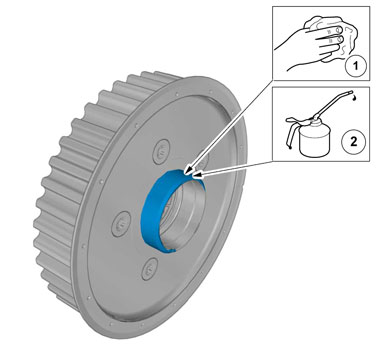

使用：异丙醇1161721
-
使用：发动机机油
注意！

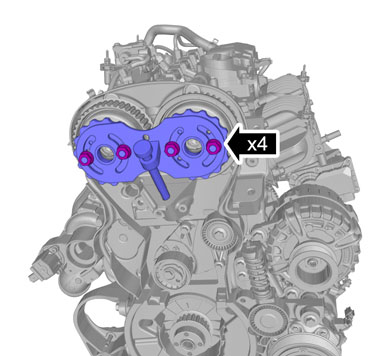

在本阶段，只能用手指拧紧螺栓。
注意！
在本阶段，只能用手拧紧螺帽。
注意！
务必按照所示顺序。

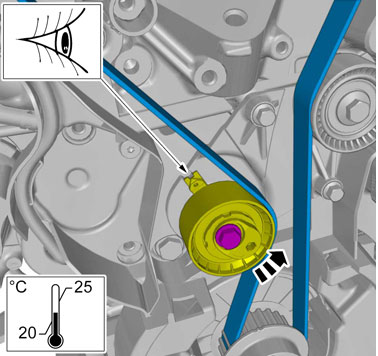

调节皮带张紧器
注意！
正时皮带张紧器的设定值取决于发动机温度。
注意！
确保皮带张紧轮与皮带张紧轮支架对齐。
调整为指定值。
使用：六角扳手

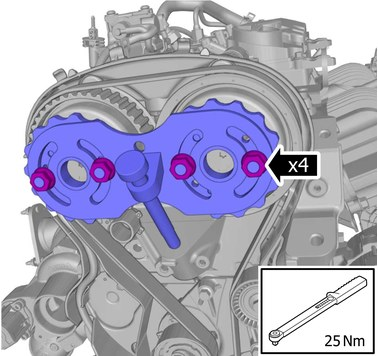

上紧螺丝.
扭力： M8 24 Nm
上紧螺帽。
上紧螺丝。
扭力： VVT单元，中央螺丝 90 Nm
小心!
确保已将被标示之零组件予以拆除。
小心!
确保已将被标示之零组件予以拆除。
注意！
发动机已转动故皮带会假设其正确位置。

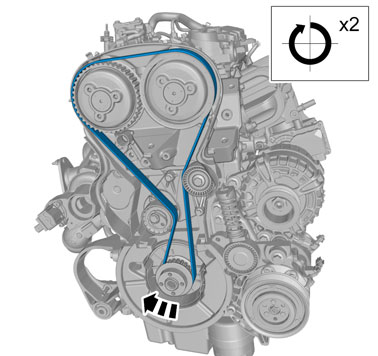

转动发动机
注意！
确保皮带张紧轮与皮带张紧轮支架对齐。
调整为指定值。
扭力： VVT单元栓塞 5 Nm
以相反次序安装。
