燃油泵
特种工具
981 4198 吊索/爪形架
工具编号： 981 4198
工具说明： 吊索/爪形架
工具挂板： 23
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
执行燃油系统减压
请参阅： 燃油系统压力释放

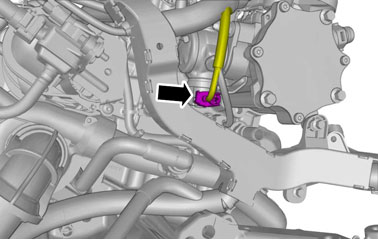

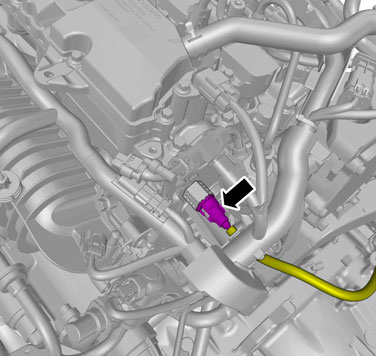

松开螺钉。

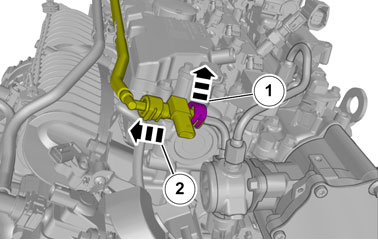

解开接头之闩扣。
拆开接头。

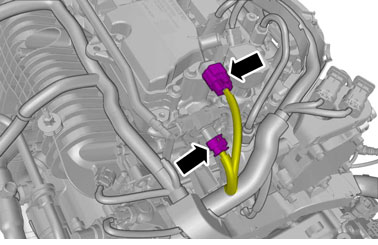

松开连接器抓钩。
拆开接头。
拆下螺丝。
扭力： M6 10 Nm
拆下软管。

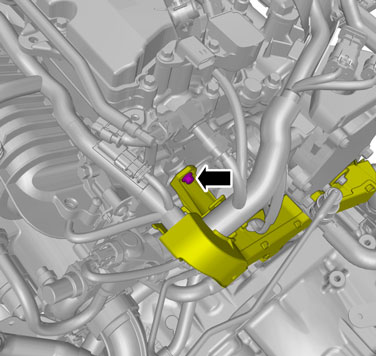

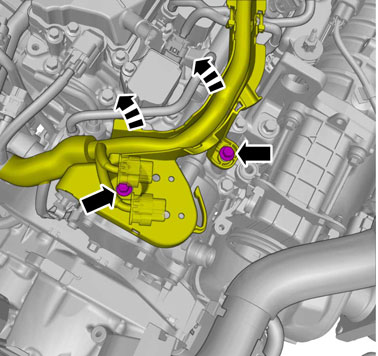

拆下螺丝。
拆下螺丝。
扭力： M6 10 Nm
请参阅有关燃油系统的安全信息
请参阅： 燃油系统安全信息
警告!
准备收集流出的液体。
解开锁。
拆下软管。
小心!
确保所有开口都被封住。
注意！
确保使用新的组件。

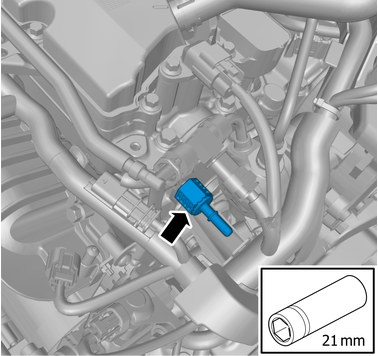

专用工具：
981 4198
扭力： 到燃油泵的高压燃油管线
分级： 12 Nm
分级： 25 Nm
小心!

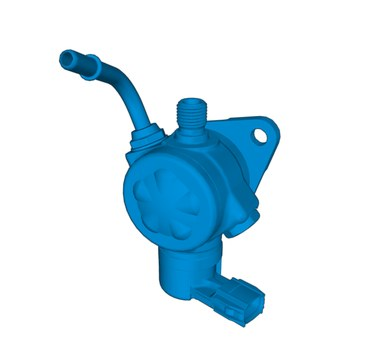

此零组件对于「机械性的压力」很敏感。譬如，倘若该零组件已掉落到地板上，则切勿将其安装到车内。
拆下螺丝。

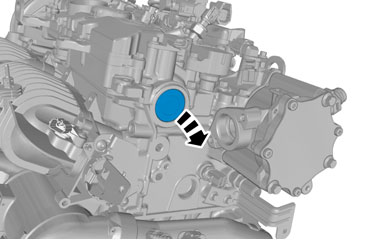

拆下已标示的部分。
小心!
此零组件对于「机械性的压力」很敏感。譬如，倘若该零组件已掉落到地板上，则切勿将其安装到车内。
注意！
拆卸过程中，确保没有任何组件脱落。
警告!
准备收集流出的液体。
小心!
确保组件周围的区域清洁，没有异物。
安装
小心!
此零组件对于「机械性的压力」很敏感。譬如，倘若该零组件已掉落到地板上，则切勿将其安装到车内。
小心!

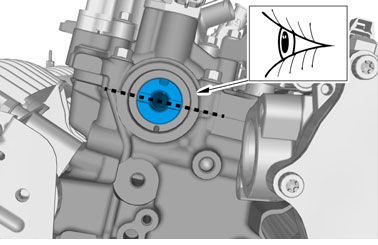

请确认部件位置正确。
小心!
确保零组件已置于正确位置。
扭力： M8 24 Nm
以相反次序安装。

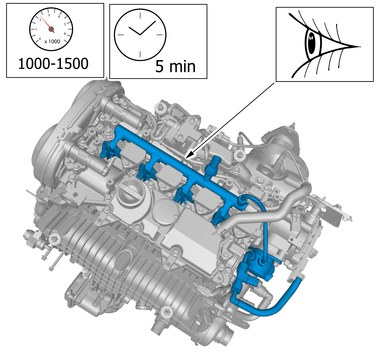

检查
警告!
检查泄漏。
起动发动机。
