作业号码: 28310-2
曲轴位置传感器
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
松开各个卡夹。
注意！

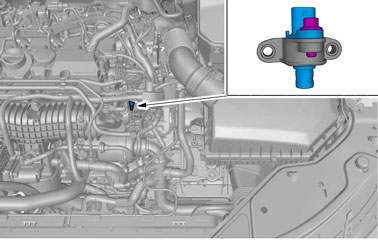

方位视图
拆下空气滤清器外壳
请参阅： 空气滤清器外壳

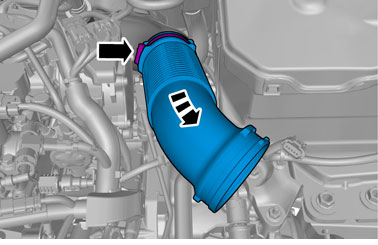

松开软管夹。
小心!

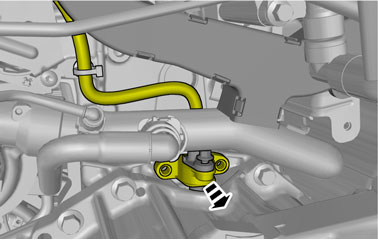

记录电线和软管的走线。

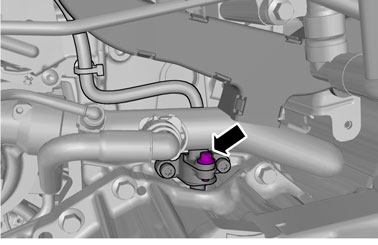

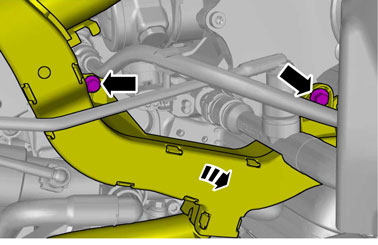

拆下螺丝。
扭力： M6 10 Nm
松开螺钉。
扭力： M6 10 Nm

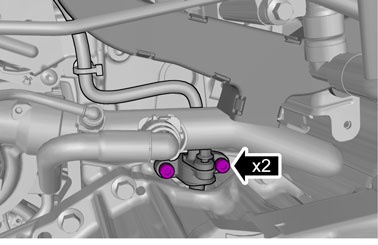

拆下螺丝。
扭力： 飞轮传感器支架，至发动机 10 Nm
注意！

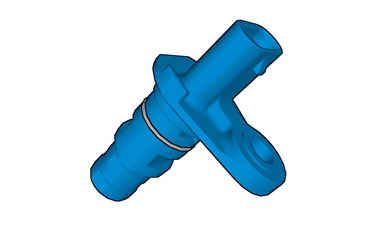

确保传感器安装正确。

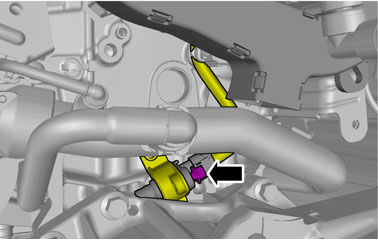

拆下螺丝。

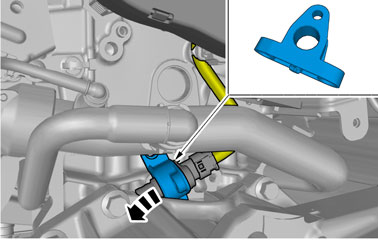

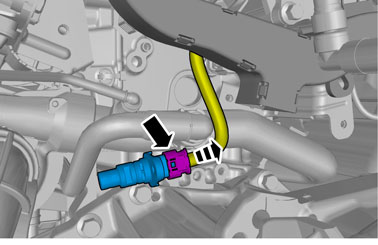

拆开接头。
安装
以相反次序安装。
