作业号码: 87436-2

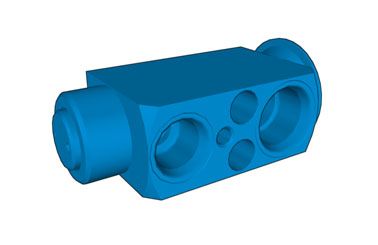

膨胀阀
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
拆下导流罩
请参阅： 导流罩
排放制冷剂
请参阅： 制冷剂，排放
执行断开和连接蓄电池
请参阅： 断开和连接蓄电池
具有辅助蓄电池的车辆
拆下软管。

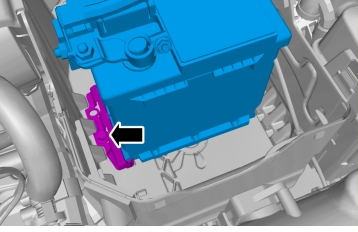

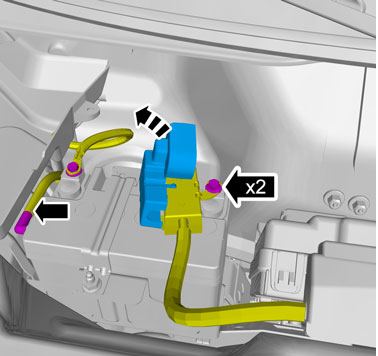

松开螺钉。
扭力： 蓄电池的蓄电池电缆 6 Nm

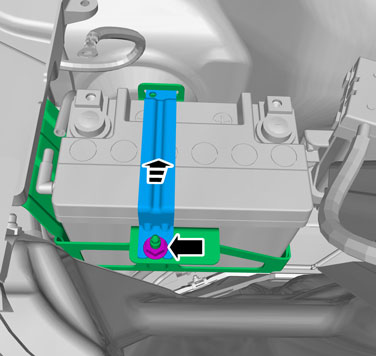

拆下螺帽。
拆下紧固件。
扭力： M6 10 Nm

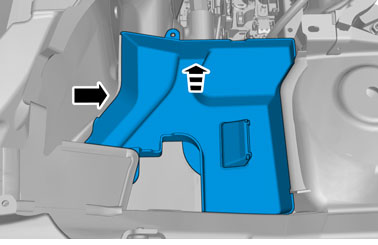

拆下已标示的部分。
拆下已标示的部分。

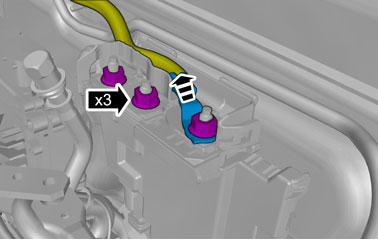

拆下螺帽。
扭力： M8 24 Nm

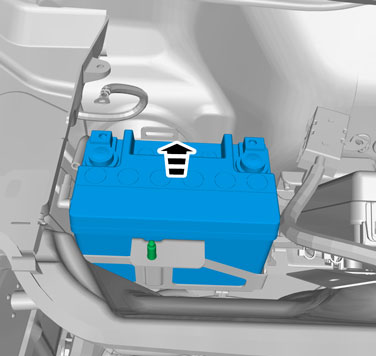

拆下已标示的部分。
松开卡夹。
解开闩扣
拆下已标示的部分。
拆下螺帽。
扭力： M8 24 Nm
解开闩扣
解开闩扣
将有标记部分折叠到一侧。
所有车辆

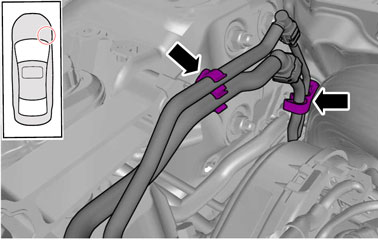

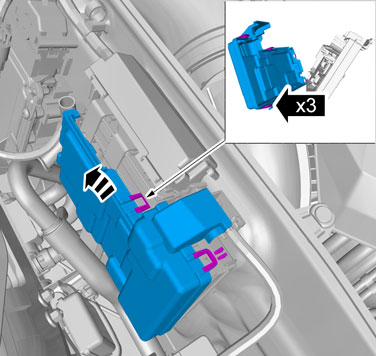

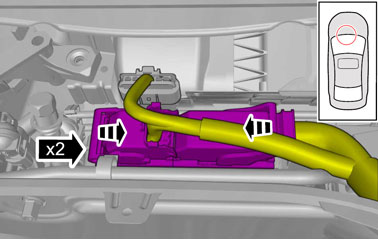

松开各个卡夹。
拆下已标示的部分。
松开卡夹。
拆下软管。

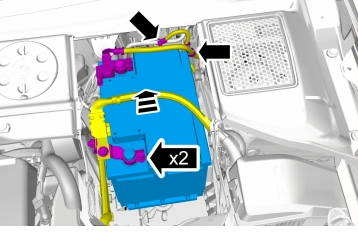

松开螺钉。
扭力： 蓄电池的蓄电池电缆 6 Nm
拆下螺丝。

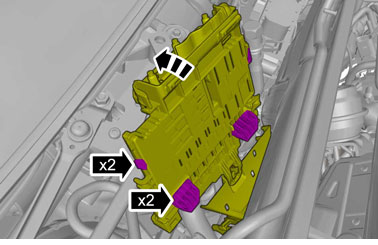

拆下紧固件。
扭力： M6 10 Nm

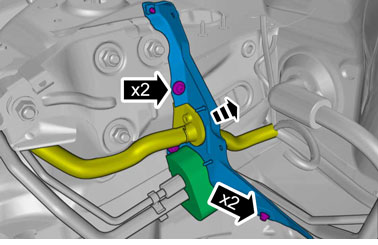

拆下螺丝。
扭力： M6 10 Nm
拆下已标示的部分。
注意！
确保零组件端子均无弯折或损坏。

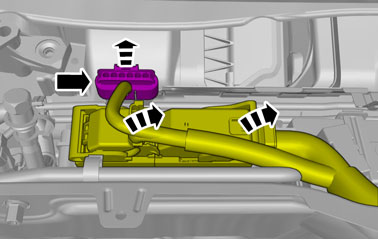

解开锁。
拆开接头。
小心!
记录电线和软管的走线。
拆开接头。
将有标记部分折叠到一侧。
小心!
记录电线和软管的走线。

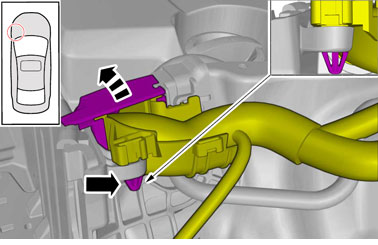

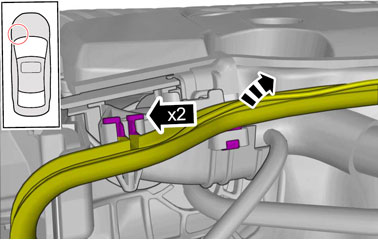

松开各个卡夹。
将有标记部分折叠到一侧。
注意！
确保密封正确定位。
松开卡夹。
将有标记部分折叠到一侧。
注意！
确保密封正确定位。

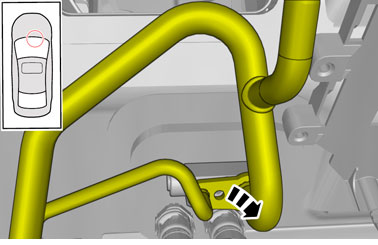

将有标记部分折叠到一侧。
请参阅有关燃油系统的安全信息
请参阅： 燃油系统安全信息

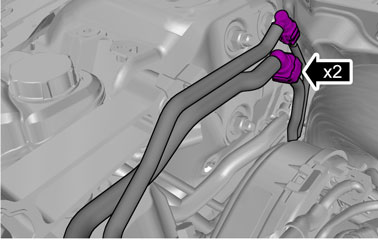

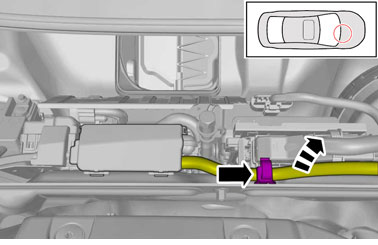

松开各个卡夹。
注意！
用合适的纸张来吸收溢溅的液体。

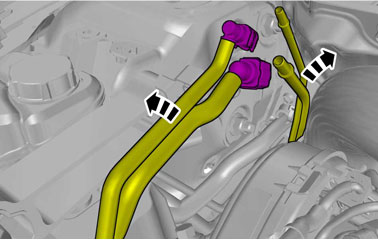

解开锁。
从连接装置上拆下软管。
小心!
记录电线和软管的走线。
将有标记部分折叠到一侧。

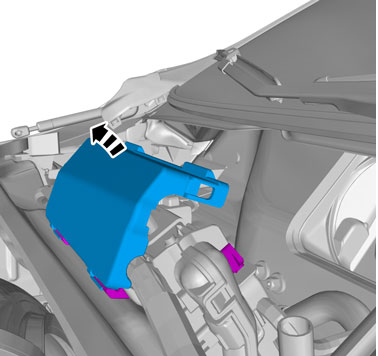

拆下右侧辅助隔板
请参阅： 冷区面板
注意！
确保密封正确定位。

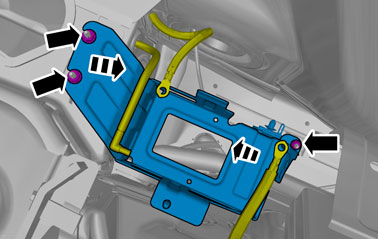

拆下螺丝。
拆下螺帽。
扭力： M6 10 Nm
拆下螺帽。
扭力： M6 10 Nm
小心!
确保所有开口都被封住。
小心!
记录电线和软管的走线。
将有标记部分折叠到一侧。

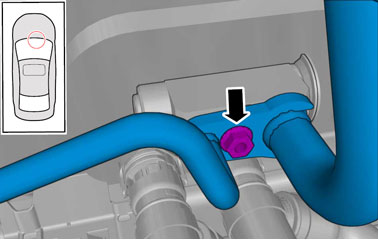

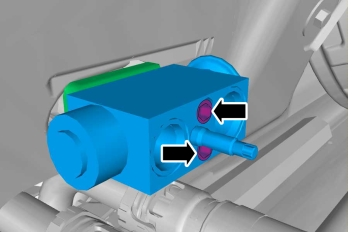

拆下螺丝。
扭力： 制冷管到膨胀阀 4.5 Nm
拆下已标示的部分。
安装
小心!
只可使用说明的材料润滑密封。
注意！
用新的螺丝。
注意！
确保密封正确定位。
以相反次序安装。
执行制冷剂，填充
请参阅： 制冷剂，加注
执行气候单元，检查
请参阅： 恒温控制系统，检查
