作业号码: 39441-2 39440-2
扩音器，主动噪声控制ANC
材料
标示
零件编号
消声胶带
1161842
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
注意！
方位视图
注意！
方位视图

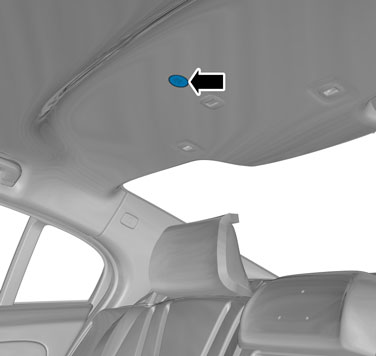

拆下夹扣。
拆下螺丝。
扭力： M6 10 Nm
拆下螺丝。
拆下夹扣。
拆下目前 a-柱的左侧面板 请参阅： A柱饰板
拆下目前 b-柱的左侧面板 请参阅： B柱饰板
拆下螺丝。
扭力： M6 10 Nm
小心!
在车顶蓬作业时，要确保没有折皱。
使用：消声胶带1161842

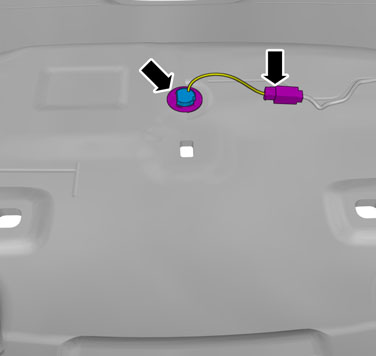

拆开接头。
松开卡夹。
注意！
方位视图
松开各个卡夹。
适用于两侧。

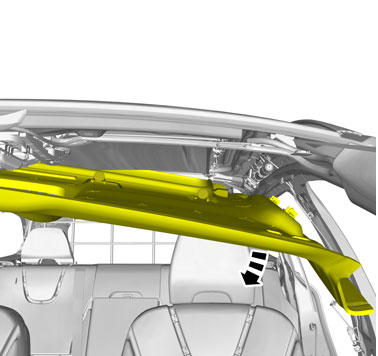

  1. B柱饰板 请参阅： B柱饰板
  2. C柱饰板 请参阅： C柱饰板
适用于两侧。
拆下螺丝。
扭力： M6 10 Nm

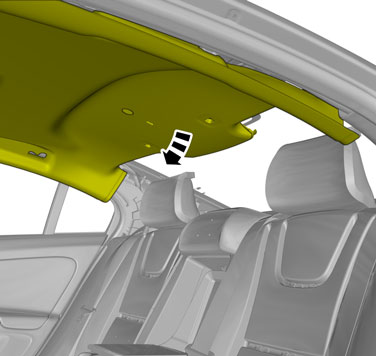

小心!
在车顶蓬作业时，要确保没有折皱。
注意！
在拆卸前记下组件的位置。

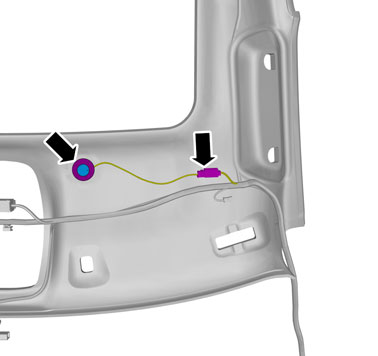

拆开接头。
拆下夹扣。
使用：消声胶带1161842
安装
小心!

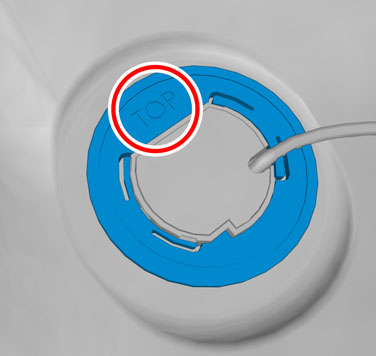

请确认部件位置正确。
以相反次序安装。
