作业号码: 64218-2
转向装置
特种工具
951 2945 拔取器
工具编号：
951 2945
工具说明：
拔取器
工具挂板：
61
999 7310 冲压器
工具编号：
999 7310
工具说明：
冲压器
工具挂板：
61
999 7076 控制杆
工具编号：
999 7076
工具说明：
控制杆
工具挂板：
46
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
遵循有关车架安装点的说明
请参阅： 顶车点，车体
注意！
确保车轮处在正前方位置。
警告!
确保拔下点火钥匙。
小心!

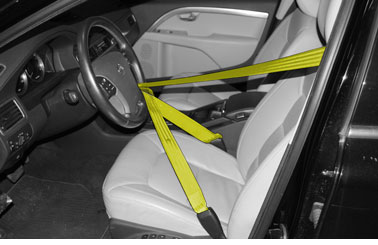

确保方向盘锁已经锁定。
不含转向柱锁的车辆。
注意！
确保使用新的组件。

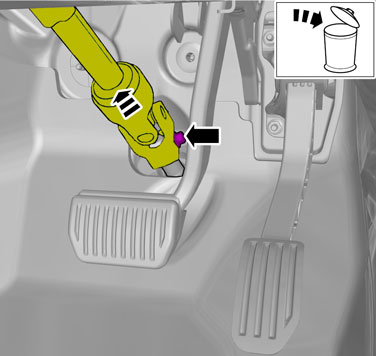

拆下螺丝。
扭力： 转向柱至转向机（转向轴接头） 25 Nm
拆卸车轮
请参阅： 车轮
拆下螺帽。
拆下螺丝。
适用于两侧。
小心!
确保球接头球不要转动。
拆下螺帽。
扭力： 束紧杆接头至车轮转向节 80 Nm
适用于两侧。
专用工具：
951 2945
适用于两侧。
拆下螺帽。
拆下螺丝。
-
扭力： 球接头至车轮转向节 100 Nm
-
扭力： 驱动轴至轮毂（前）
适用于两侧。
拆下螺丝。
扭力： 转向臂中的前部刹车卡钳 120 Nm
适用于两侧。
专用工具：
999 7310
适用于两侧。
专用工具：
999 7076
适用于两侧。

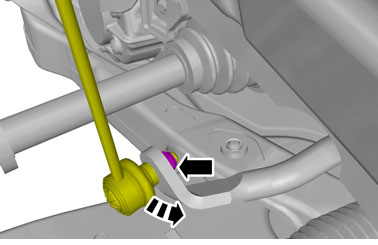

拆下螺帽。
扭力： 前部稳定杆连杆至稳定杆 70 Nm
适用于两侧。

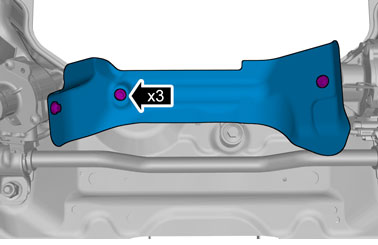

拆下螺丝。

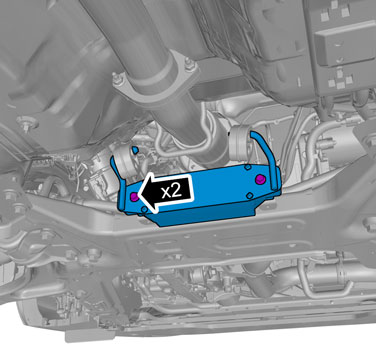

拆下螺丝。
扭力： M8 24 Nm

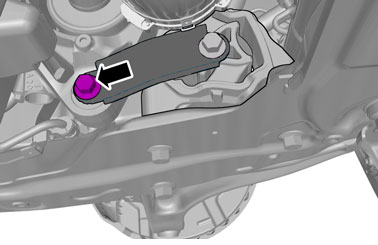

拆下螺丝。
扭力： 下扭力杆左后方，至变速箱托架 110 Nm
扭力： 下扭力杆右后方，至发动机装配托架 110 Nm

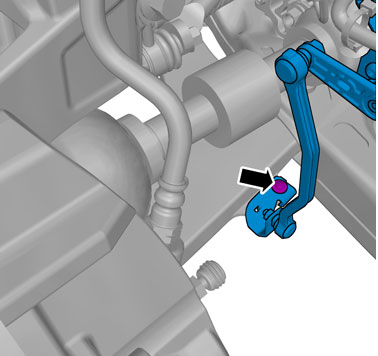

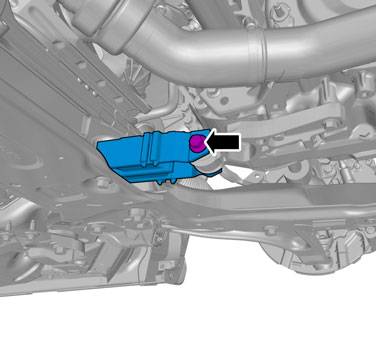

拆下螺丝。
扭力： 头灯照准水平位置传感器对控制臂 6 Nm
适用于两侧。
注意！
方位视图

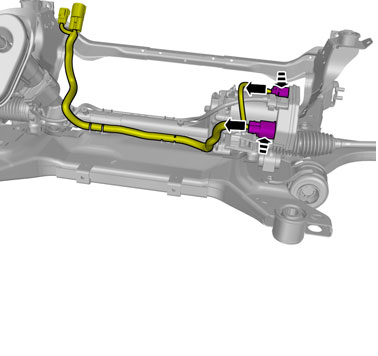

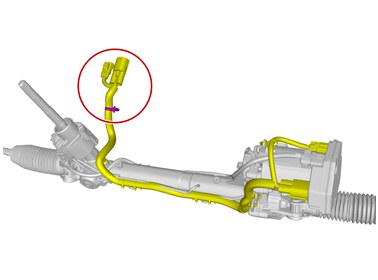

松开各个卡夹。
拆开接头。

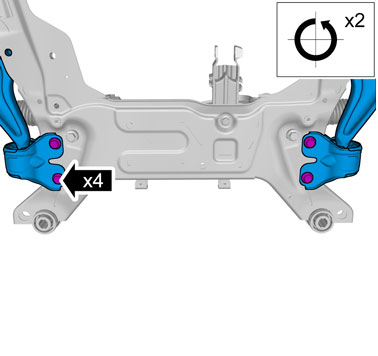

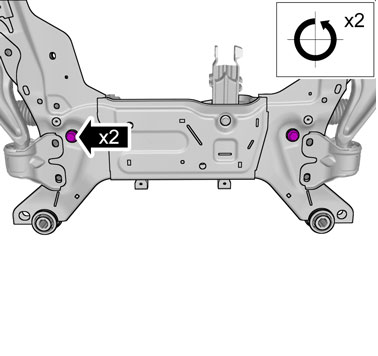

松开螺钉。
扭力： 转向机至副车架 140 Nm

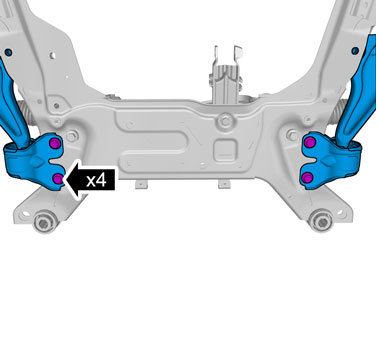

松开螺钉。
扭力： 前下臂至副车架（后部固定座） 175 Nm

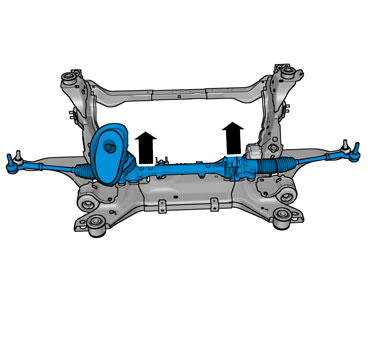

使用：升降装置

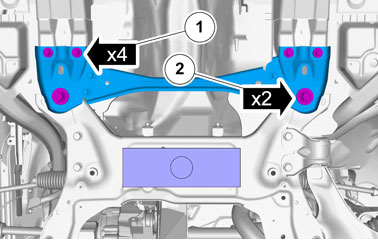

拆下螺丝。
扭力： 副车架至底盘（前部螺丝）
拆下螺丝。
-
扭力： M10 50 Nm
-
扭力： 副车架至底盘（后部螺丝）
拆下螺丝。
拆下螺丝。
扭力： M6 10 Nm

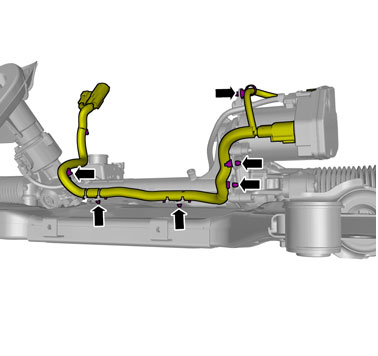

拆开线束夹扣。
拆开接头。
拆下螺丝。
安装
以相反次序安装。
执行车轮角度检查
请参阅： 车轮角度，检查
