发动机
特种工具
999 5474 水箱护架
工具编号： 999 5474
工具说明： 水箱护架
工具挂板： 20

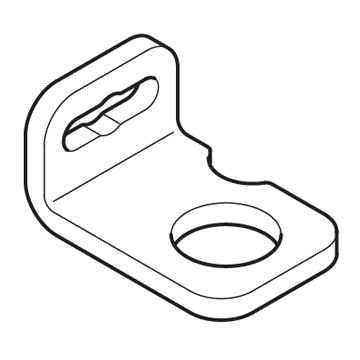

999 7503 吊孔
工具编号： 999 7503
工具说明： 吊孔
工具挂板： 21
999 2810 吊轭(发动机)
工具编号： 999 2810
工具说明： 吊轭(发动机)
工具挂板： 21

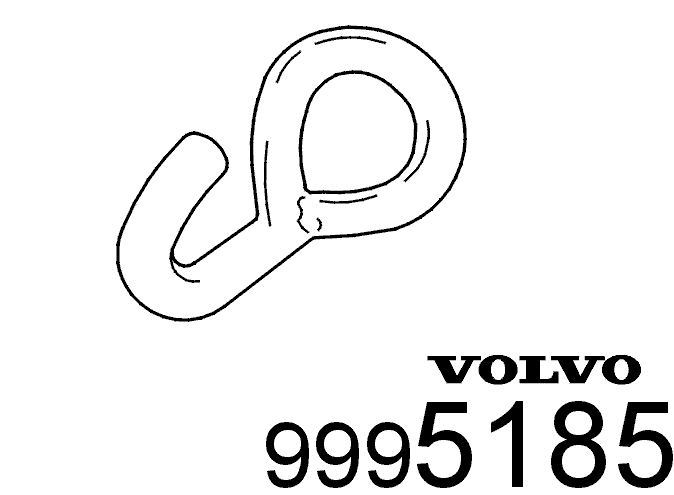

999 5185 钩子 (吊发动机-至 2810)
工具编号： 999 5185
工具说明： 钩子 (吊发动机-至 2810)
工具挂板： 21
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
-
空气滤清器（ACL）罩壳 请参阅： 空气滤清器外壳
-
蓄电池 请参阅： 蓄电池
-
导流罩 请参阅： 导流罩

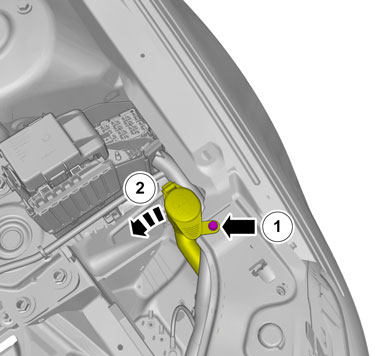

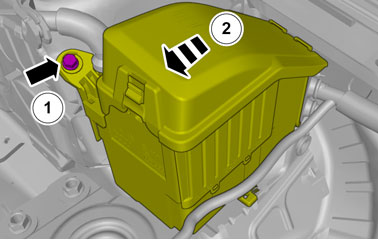

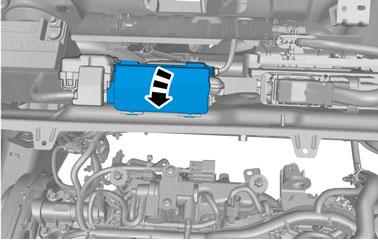

松开螺钉。
扭力： M6 10 Nm

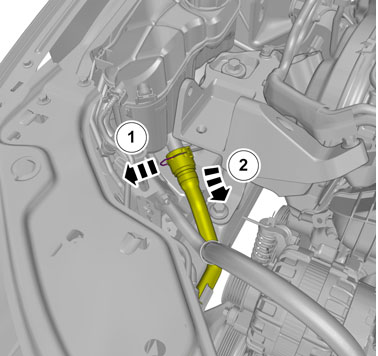

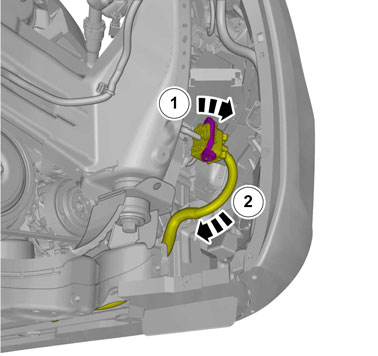

解开锁。
拆下软管。

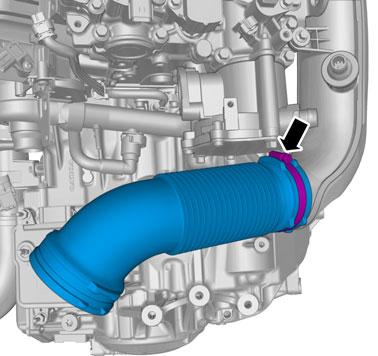

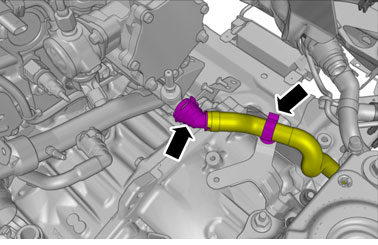

松开软管夹。
拆下软管。

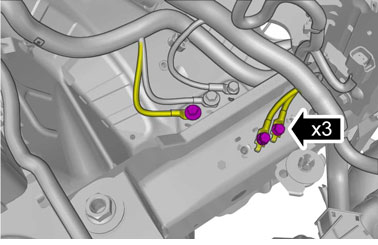

拆下螺帽。
扭力： M8 24 Nm

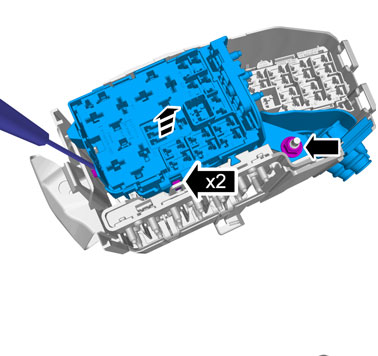

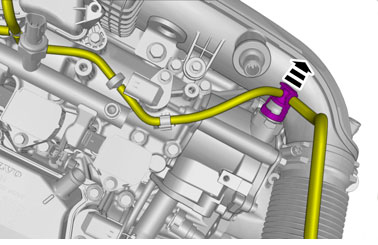

松开卡夹。

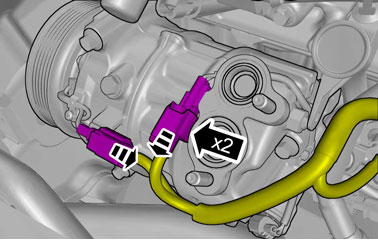

松开连接器抓钩。
拆开接头。

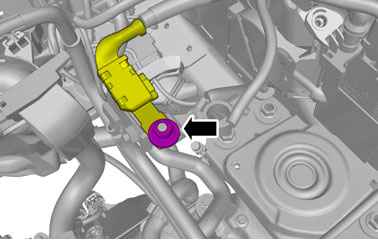

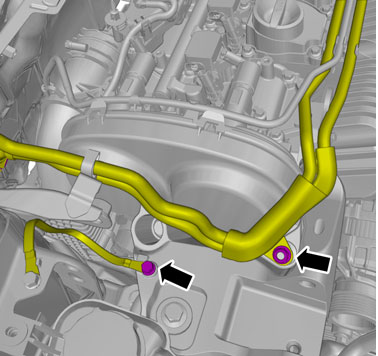

拆下螺帽。
扭力： M8 24 Nm

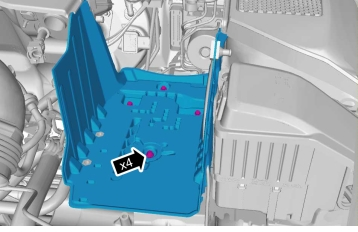

拆下螺丝。
扭力： M6 10 Nm

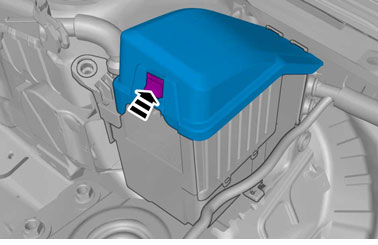

解开锁。
拆下螺丝。
扭力： M6 10 Nm
拆下螺帽。
扭力： M6 10 Nm

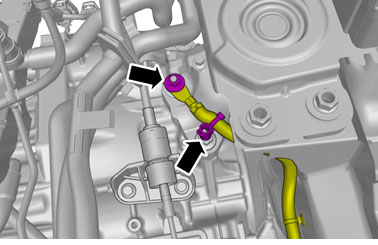

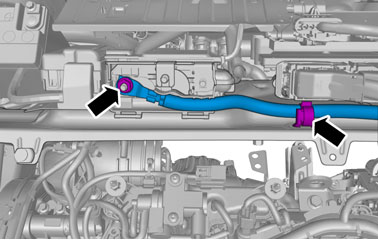

拆下螺帽。
扭力： M8 24 Nm
松开卡夹。
拆下螺丝。
扭力： M6 10 Nm
放松变速杆电缆。
-
触媒转换器 请参阅： 触媒转换器
-
右驱动轴 请参阅： 右驱动轴
-
左驱动轴 请参阅： 左驱动轴
-
辅助驱动皮带 请参阅： 辅助驱动皮带
-

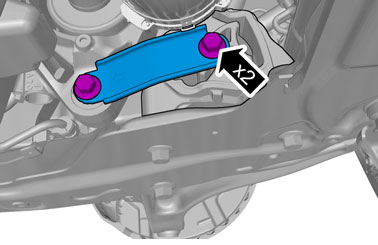

扭力： 下扭力杆 110 Nm
-
扭力： 降低变速箱壳体之扭力杆托架 60 Nm
扭力： 下扭力杆右后方，至发动机装配托架 110 Nm
执行冷却系统的排放、加满和放气
请参阅： 冷却系统－排放、充注及泄放
拆卸散热器冷却风扇
请参阅： 散热器冷却风扇

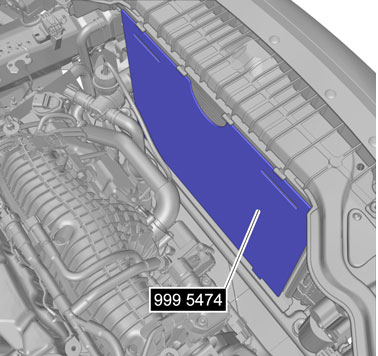

专用工具：
999 5474
警告!
准备收集流出的液体。

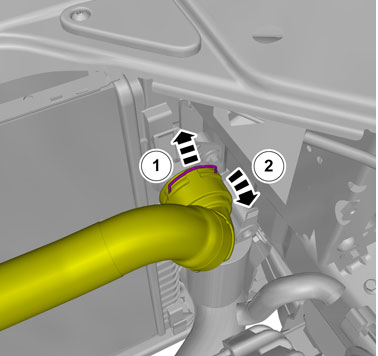

把锁松开。
从连接装置上拆下软管。
警告!
准备收集流出的液体。

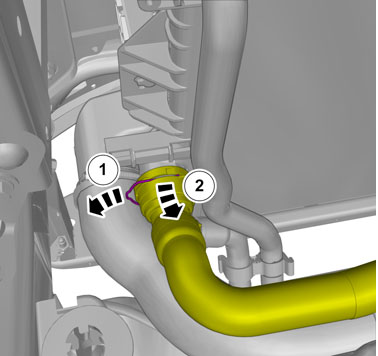

解开锁。
拆下软管。
松开卡夹。
警告!
准备收集流出的液体。

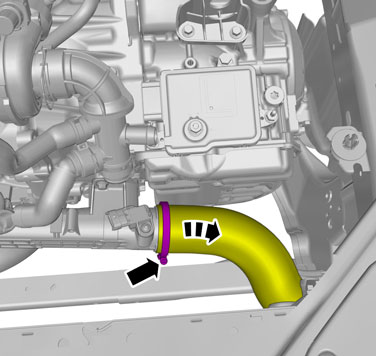

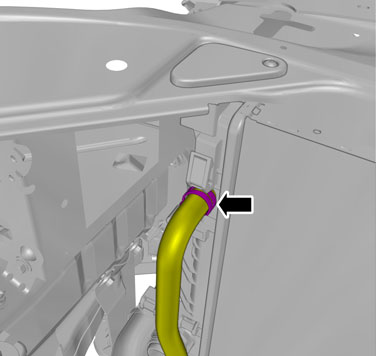

松开软管夹。
拆下软管。
警告!
准备收集流出的液体。
解开锁。
拆下软管。

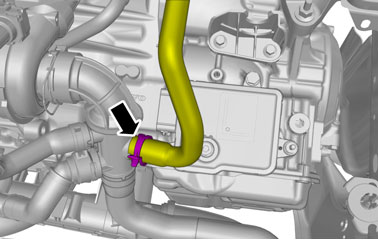

松开软管夹。
拆下软管。
警告!
准备收集流出的液体。
解开锁。
拆下软管。

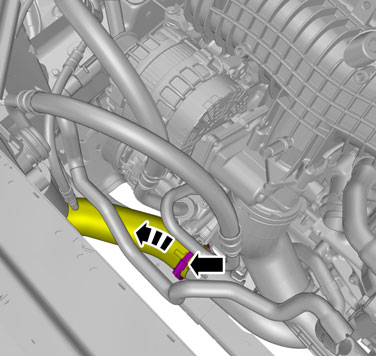

松开软管夹。
拆下软管。
松开软管夹。
拆下软管。

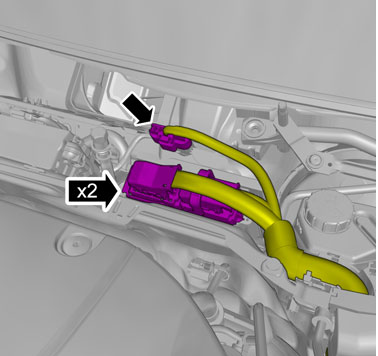

拆下夹扣。
解开锁。
拆开接头。
拆下上扭力杆
请参阅： 上扭力杆
警告!
准备收集流出的液体。
解开锁。
拆下软管。
松开连接器抓钩。
拆开接头。

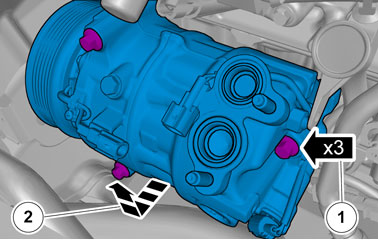

拆下螺丝。
扭力： M8 24 Nm

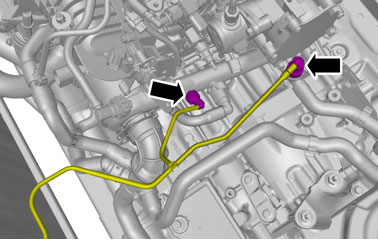

拆下螺丝。
扭力： M6 10 Nm
拆下螺帽。
请参阅有关汽油-燃油系统的安全信息
请参阅： 汽油 - 燃油系统安全信息
警告!
准备收集流出的液体。

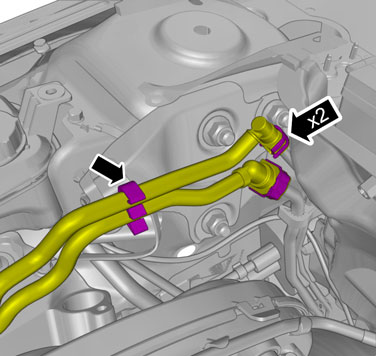

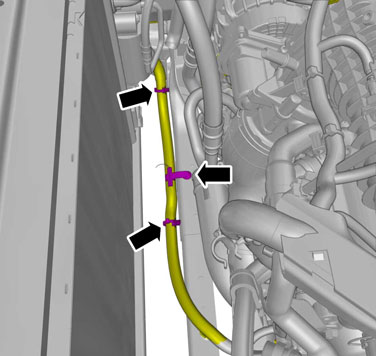

松开各个卡夹。
把锁松开。
从连接装置上拆下软管。

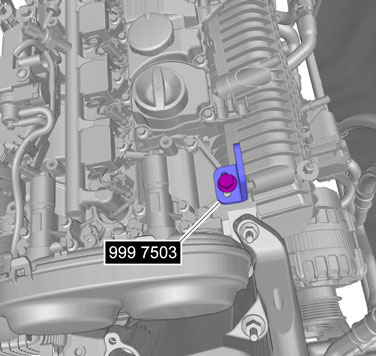

专用工具：
999 7503
扭力： M10 50 Nm

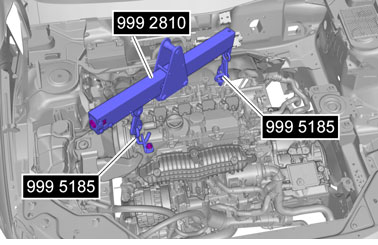

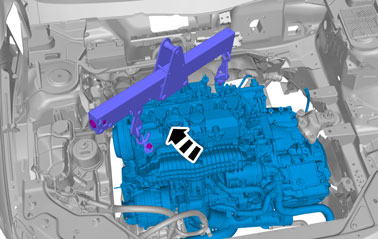

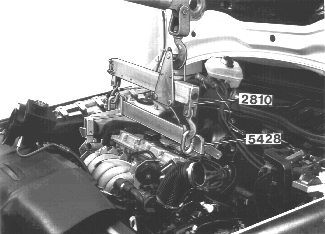

专用工具：
999 2810
专用工具：
999 5185
使用：发动机升降机
-
发动机支撑绝缘体，右 请参阅： 发动机垫片，右
-
发动机支撑绝缘体，左 请参阅： 发动机垫片，左
警告!
这一步骤要求另位一技师的协助。
注意！
确保组件没有卡住。
安装
以相反次序安装。
充注冷却系统，排放、充注及泄放
请参阅： 冷却系统－排放、充注及泄放
